Conmutador modular I-0-II, 4x100A para accionamiento frontal directo o exterior HI405R
EAN
3250613190088
Cantidad
1 uni.
Precio de venta
545,70 €
/ uni.
*
Iniciar sesión para crear una lista de productos
Debe iniciar sesión en su cuenta myHager para crear listas de productos
Completa tu sistema
Accesorios Opcionales
-
Bloque de contactos auxiliares 1 productos disponibles -
Eje de interruptor 2 productos disponibles -
Accionamiento manual de dispositivos de conmutación 1 productos disponibles -
1 productos disponibles
Completa tu sistema
-
HZ160R
Contacto auxiliar 1NC+1NA para HI de 100-125A
126,15 € / uni.*
-
HZC103
Eje prolongación mando embrague(150 mm),100-160A
42,33 € / uni.* -
HZC104Eje prolongado para mando extraíble L = 320mm para HI de 100-125A
57,68 € / uni.*
-
HZI004
Mando embrague de 3 posiciones para HI de 100-125A
120,69 € / uni.*
-
HZ160R
Contacto auxiliar 1NC+1NA para HI de 100-125A
126,15 € / uni.* -
HZC103
Eje prolongación mando embrague(150 mm),100-160A
42,33 € / uni.* -
HZC104
Eje prolongado para mando extraíble L = 320mm para HI de 100-125A
57,68 € / uni.* -
HZI004
Mando embrague de 3 posiciones para HI de 100-125A
120,69 € / uni.* -
HZ156RBarra de interconexión para HI de 100-125A
373,72 € / uni.*

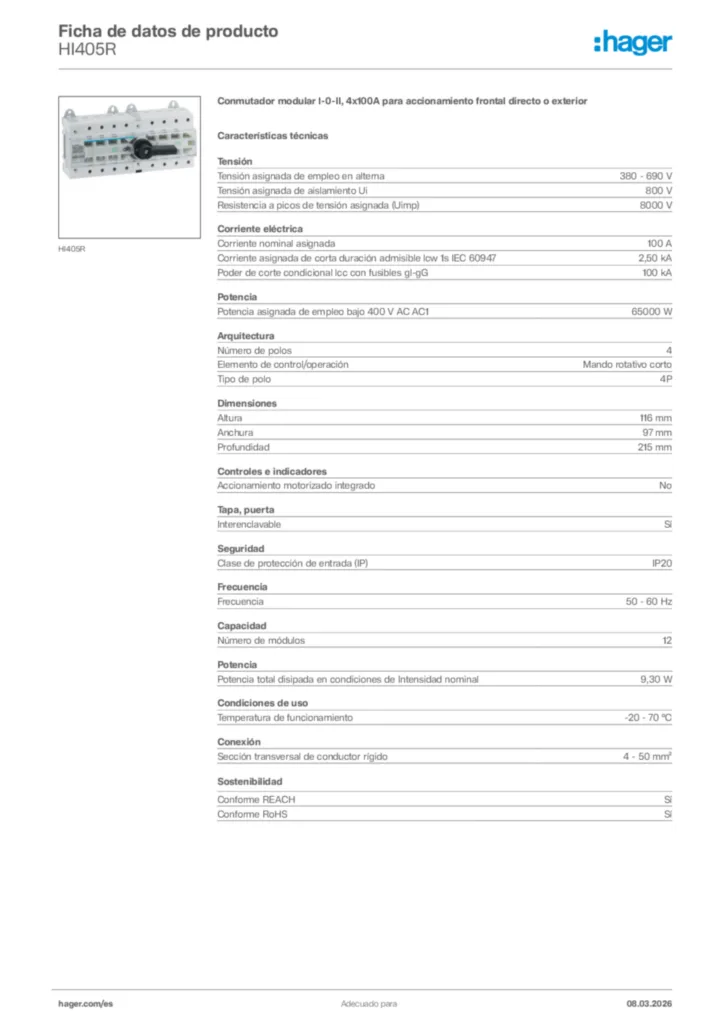

Características técnicas
Tensión
-
Tensión asignada de empleo en alterna380 - 690 V
-
Tensión asignada de aislamiento Ui800 V
-
Resistencia a picos de tensión asignada (Uimp)8000 V
Corriente eléctrica
-
Corriente nominal asignada100 A
-
Corriente asignada de corta duración admisible lcw IEC609472,50 kA
-
Corriente asignada de cortocircuito condicional lcc con fusibles gl-gG100 kA
Potencia
-
Potencia asignada de empleo bajo 400 V CA AC165000 W
-
Potencia total disipada en condiciones de Intensidad nominal9,30 W
Arquitectura
-
Número de polos4
-
Elemento de control/operaciónManeta rotativa corta
-
Tipo de polo4P
Dimensiones
-
Altura116 mm
-
Anchura97 mm
-
Profundidad215 mm
Controles e indicadores
-
Accionamiento motorizado integradoNo
Cubierta, puerta
-
BloqueableSí
Seguridad
-
Índice de protección IPIP20
Capacidad
-
Número de módulos12
Frecuencia
-
Frecuencia50 - 60 Hz
Condiciones de uso
-
Temperatura de funcionamiento-20 - 70 °C
Conexión
-
Sección transversal de conductor rígido4 - 50 mm²
Valor medioambiental
Estamos comprometidos a mejorar nuestro desempeño ambiental reduciendo nuestra huella y al mismo tiempo desempeñamos un papel como impulsores del desarrollo sostenible para nuestros clientes. Más información
Certificaciones y documentos
Documentos
-
Imagen del producto
-
Manual de instalación
commutateur modulaire
Manual de instalación en-GB, fr-FR, de-DE, it-IT, nl-NL, pt-PT 2020-01-01
PDF326,16 kB -
Declaración de conformidad
Declaración de conformidad en-GB 2024-12-04
PDF639,40 kB
Declaration
Declaración de conformidad International 2022-04-13
PDF573,94 kB
