Interruptores automáticos en caja moldeada

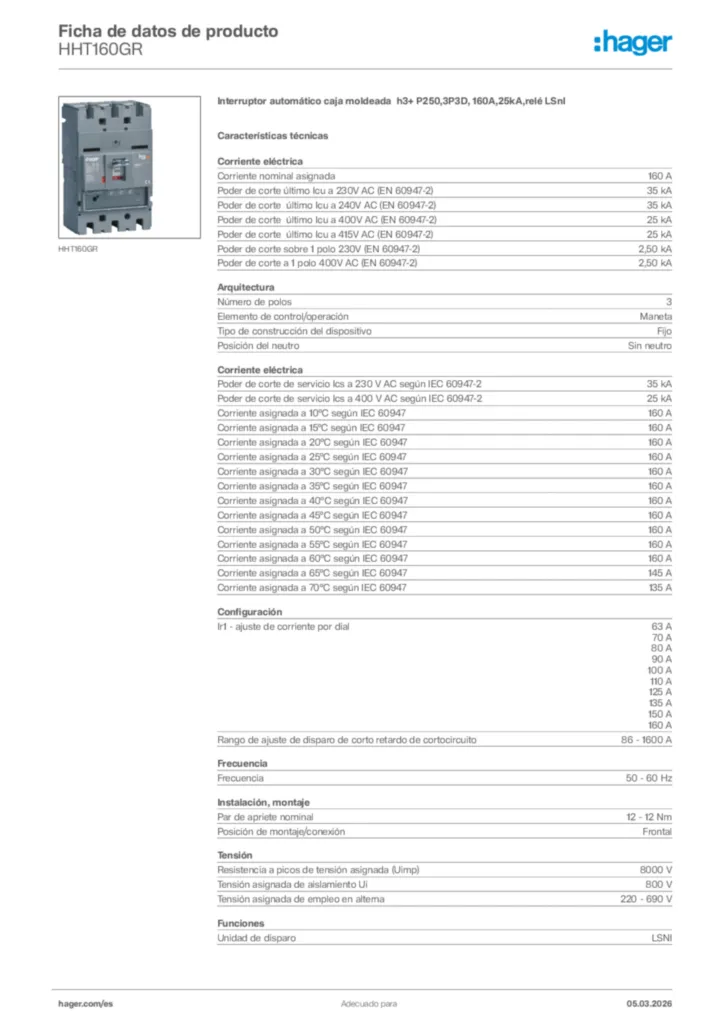

Interruptor automático caja moldeada h3+ P250,3P3D, 160A,25kA,relé LSnI HHT160GR

Name: HHT160GR
Brand: Hager
SKU: HHT160GR20
Price: 2155 EUR

EAN

3250613212360

Cantidad

1 uni.

Precio de venta

2.155,00 €

/ uni. *

Accesorios
Características técnicas
Valor medioambiental
Documentos
Más productos

Características técnicas

Completa tu sistema

Adaptador de cable de datos auxiliares 1 productos disponibles

Características técnicas

Corriente nominal asignada

160 A
Poder de corte último Icu a 230V AC (EN 60947-2)

35 kA
Poder de corte último Icu a 240V AC (EN 60947-2)

35 kA
Poder de corte último Icu a 400V AC (EN 60947-2)

25 kA
Poder de corte último Icu a 415V AC (EN 60947-2)

25 kA
Poder de corte sobre 1 polo 230V (EN 60947-2)

2,50 kA
Poder de corte a 1 polo 400V AC (EN 60947-2)

2,50 kA
Poder de corte de servicio Ics a 230 V AC según IEC 60947-2

35 kA
Poder de corte de servicio Ics a 400 V AC según IEC 60947-2

25 kA
Corriente asignada a 10°C según IEC 60947

160 A
Corriente asignada a 15°C según IEC 60947

160 A
Corriente asignada a 20°C según IEC 60947

160 A
Corriente asignada a 25°C según IEC 60947

160 A
Corriente asignada a 30°C según IEC 60947

160 A
Corriente asignada a 35°C según IEC 60947

160 A
Corriente asignada a 40°C según IEC 60947

160 A
Corriente asignada a 45°C según IEC 60947

160 A
Corriente asignada a 50°C según IEC 60947

160 A
Corriente asignada a 55°C según IEC 60947

160 A
Corriente asignada a 60°C según IEC 60947

160 A
Corriente asignada a 65°C según IEC 60947

145 A
Corriente asignada a 70°C según IEC 60947

135 A

Número de polos

3
Elemento de control/operación

Maneta
Tipo de construcción del dispositivo

Fijo
Posición del neutro

Sin neutro

Ir1 - ajuste de corriente por dial

63 A, 70 A, 80 A, 90 A, 100 A, 110 A, 125 A, 135 A, 150 A, 160 A
Rango de ajuste de disparo de corto retardo de cortocircuito

86 - 1600 A

Frecuencia

50 - 60 Hz

Par de apriete nominal

12 - 12 Nm
Posición de montaje/conexión

Frontal

Resistencia a picos de tensión asignada (Uimp)

8000 V
Tensión asignada de aislamiento Ui

800 V
Tensión asignada de empleo en alterna

220 - 690 V

Unidad de disparo

LSNI

Potencia total disipada en condiciones de Intensidad nominal

18,42 W
Potencia disipada por polo en In

6,14 W

Endurancia eléctrica en número de ciclos

10000
Número de maniobras mecánicas

40000

Número de contactos auxiliares como contacto conmutado

0
Número de contactos auxiliares normalmente cerrados

0
Número de contactos auxiliares normalmente abiertos

0

Clase de protección de entrada (IP)

IP4X

Temperatura de funcionamiento

-25 - 70 °C

Sección transversal de conductor flexible

35 - 150 mm²
Sección transversal de conductor rígido

35 - 185 mm²
Tipo de conector/toma de corriente

Borne

Material de cable

Cobre, Aluminio

Altura

165 mm
Anchura

105 mm
Profundidad

97 mm

Accionamiento motorizado integrado

No

Adecuado para perfil DIN

No
Compatible con RDC AOB

No
Adecuado para cuadro de distribución

Sí

Posición fuente de alimentación

Bidireccional

Protección contra sobrecarga de largo retardo (ltd): Retraso (tr)

5 s
Protección de corto retardo (std): corriente (lsd)

1,5, 2, 3, 4, 5, 6, 7, 8, 10
Protección de corto retardo (std): retardo (tsd)

100 ms
Protección instantánea (li): coeficiente de regulación del dial

11

Valor medioambiental

Estamos comprometidos a mejorar nuestro desempeño ambiental reduciendo nuestra huella y al mismo tiempo desempeñamos un papel como impulsores del desarrollo sostenible para nuestros clientes. Más información

Conforme RoHS Sí
