Interruptor automático de caja moldeada h1600, 3P3D, 70kA, 1250A, LSI HEF980H
EAN
3250613349936
Cantidad
1 uni.
Precio de venta
12.219,39 €
/ uni.
*
Iniciar sesión para crear una lista de productos
Debe iniciar sesión en su cuenta myHager para crear listas de productos
Completa tu sistema
Accesorios Opcionales
-
Enclavamiento eléctrico 1 productos disponibles -
Bloque de contactos auxiliares 2 productos disponibles -
Bobina de tensión mínima 13 productos disponibles -
Disparador shunt 5 productos disponibles -
Maneta para disyuntor de alimentación 2 productos disponibles -
Ver más 4 otros productos disponibles
Completa tu sistema
-
HXC021H
Contacto auxiliar para interruptores h1000, 1NA + 1NC
356,32 € / uni.* -
HXC024HContacto auxiliar de defecto para interruptores h1000, 1 NA + 1 NC
351,43 € / uni.*
-
HXE011H
Relé de mínima tensión para interruptores h1000-h1600, 24 V DC
376,24 € / uni.* -
HXE013HRelé de mínima tensión para interruptores h1000-h1600, 110-120 V AC
376,24 € / uni.* -
HXE014HRelé de mínima tensión para interruptores h1000-h1600, 220-240 V AC
376,24 € / uni.* -
HXE015HRelé de mínima tensión para interruptores h1000-h1600, 380-415 V AC
376,24 € / uni.* -
HXE018HRelé de mínima tensión para interuptores h1600, 100-120 V DC
376,24 € / uni.* -
HXE019HRelé de mínima tensión para interruptores h1000-h1600, 200-240 V DC
376,24 € / uni.* -
HXE051HRelé de mínima tensión RETARDADA para interruptores h1000, 24 V DC
477,80 € / uni.* -
HXE053HRelé de mínima tensión RETARDADA para interruptores h1000, 110-120 V AC
525,66 € / uni.* -
HXE055HRelé de mínima tensión RETARDADA para interruptores h1000, 380-415 V AC
574,24 € / uni.* -
HXF051HRelé de mínima tensión RETARDADA para interruptores h1600, 24 V DC
510,67 € / uni.* -
HXF053HRelé de mínima tensión RETARDADA para interruptores h1600, 110-120 V AC
540,25 € / uni.* -
HXF054HRelé de mínima tensión RETARDADA para interruptores h1600, 220-240 V AC
545,20 € / uni.* -
HXF055HRelé de mínima tensión RETARDADA para interruptores h1600, 380-415 V AC
590,29 € / uni.*
-
HXF001H
Relé de emisión para interruptores h1600, 24V DC
369,24 € / uni.* -
HXF003HRelé de emisión para interruptores h1600, 100-120 V AC
369,24 € / uni.* -
HXF004HRelé de emisión para interruptores h1600, 200-240 V AC
369,24 € / uni.* -
HXF005HRelé de emisión para interruptores h1600, 380-450 V AC
369,24 € / uni.* -
HXF008HRelé de emisión para interruptores h1600, 110V DC
369,25 € / uni.*
-
HXF030H
Mando rotativo directo para interruptores h1600
395,02 € / uni.* -
HXF031HMando rotativo embrague para interruptores h1600
657,09 € / uni.*
-
HXF040HMando a motor para interruptores h1600, 24 V DC
3.650,81 € / uni.* -
HXF042HMando a motor para interruptores h1600, 110-240 V AC
3.650,81 € / uni.*
-
HYA035HKit de conexión para auxiliares
86,99 € / uni.*

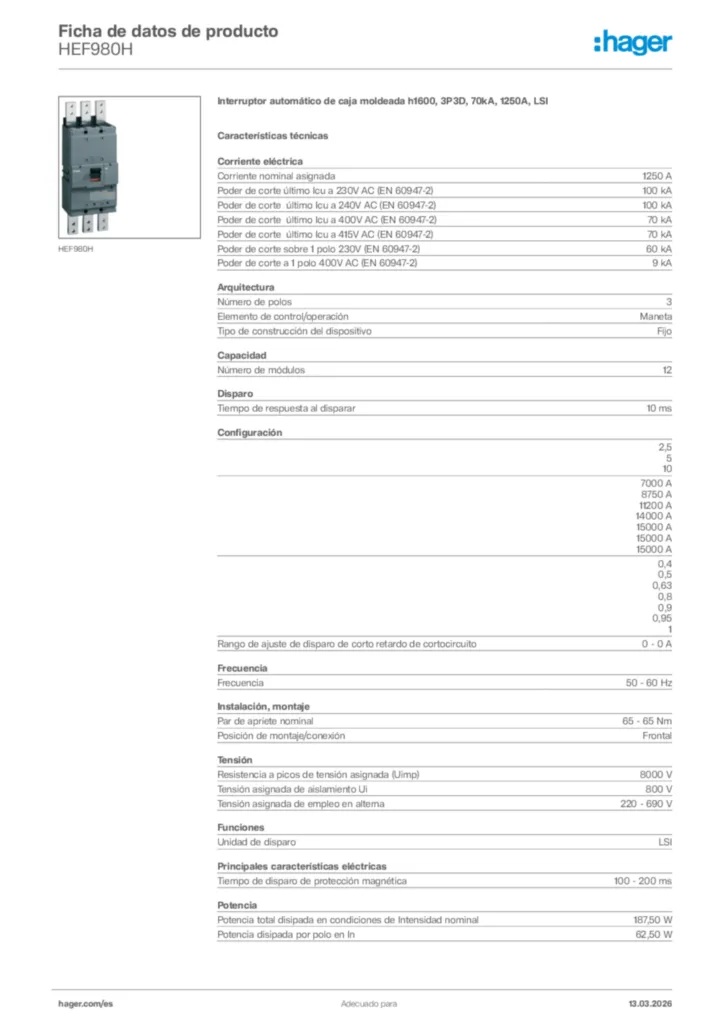

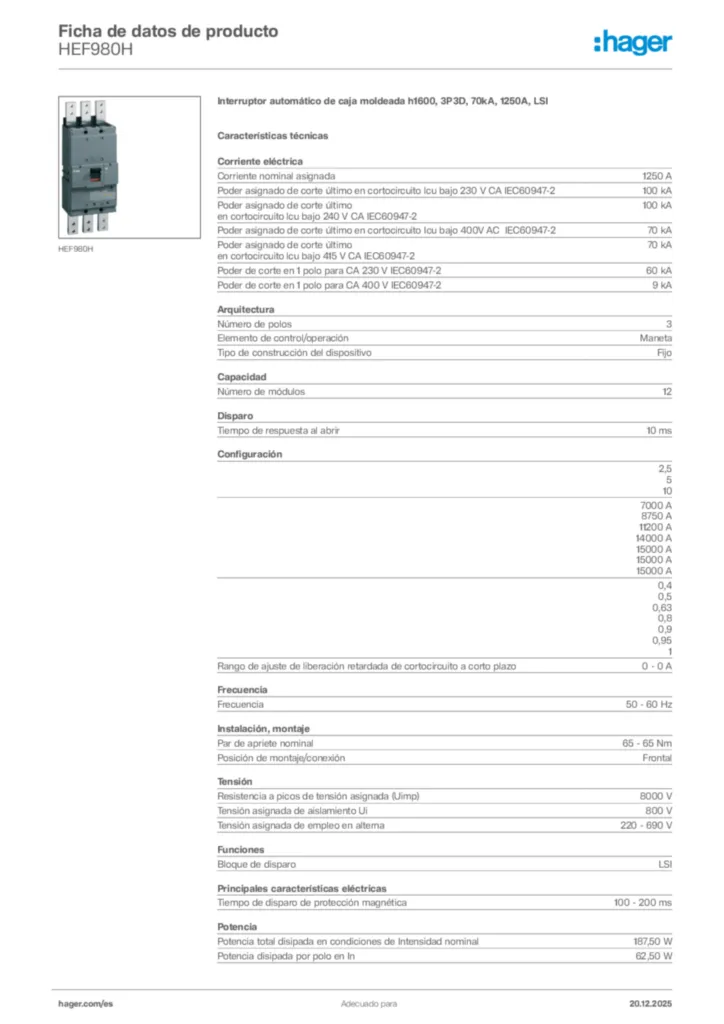

Características técnicas
Corriente eléctrica
-
Corriente nominal asignada1250 A
-
Poder asignado de corte último en cortocircuito lcu bajo 230 V CA IEC60947-2100 kA
-
Poder asignado de corte último
en cortocircuito lcu bajo 240 V CA IEC60947-2100 kA -
Poder asignado de corte último en cortocircuito Icu bajo 400V AC IEC60947-270 kA
-
Poder asignado de corte último
en cortocircuito lcu bajo 415 V CA IEC60947-270 kA -
Poder de corte en 1 polo para CA 230 V IEC60947-260 kA
-
Poder de corte en 1 polo para CA 400 V IEC60947-29 kA
Arquitectura
-
Número de polos3
-
Elemento de control/operaciónManeta
-
Tipo de construcción del dispositivoFijo
Capacidad
-
Número de módulos12
Disparo
-
Tiempo de respuesta al abrir10 ms
Configuración
-
Rango de ajuste de liberación retardada de cortocircuito a corto plazo0 - 0 A
Frecuencia
-
Frecuencia50 - 60 Hz
Instalación, montaje
-
Par de apriete nominal65 - 65 Nm
-
Posición de montaje/conexiónFrontal
Tensión
-
Resistencia a picos de tensión asignada (Uimp)8000 V
-
Tensión asignada de aislamiento Ui800 V
-
Tensión asignada de empleo en alterna220 - 690 V
Funciones
-
Bloque de disparoLSI
Principales características eléctricas
-
Tiempo de disparo de protección magnética100 - 200 ms
Potencia
-
Potencia total disipada en condiciones de Intensidad nominal187,50 W
-
Potencia disipada por polo en In62,50 W
Endurancia
-
Endurancia eléctrica en número de ciclos1000
-
Endurancia mecánica en número de maniobras4000
Equipo
-
Número de contactos auxiliares como contacto de cambio0
-
Número de contactos auxiliares normalmente cerrados0
-
Número de contactos auxiliares normalmente abiertos0
Seguridad
-
Índice de protección IPIP4X
Condiciones de uso
-
Temperatura de funcionamiento-25 - 70 °C
Conexión
-
Sección transversal de conductor flexible3x 240 mm²
-
Sección transversal de conductor rígido3x 240 mm²
-
Tipo de conector/enchufeTerminal
Controles e indicadores
-
Accionamiento motorizado integradoNo
Compatibilidad
-
Adecuado para carril DINNo
Fuente de alimentación
-
Posición fuente de alimentaciónBidireccional
Valor medioambiental
Estamos comprometidos a mejorar nuestro desempeño ambiental reduciendo nuestra huella y al mismo tiempo desempeñamos un papel como impulsores del desarrollo sostenible para nuestros clientes. Más información
Certificaciones y documentos
Documentos
-
Imagen del producto
-
Manual de instalación
Manual de instalación International 2021-06-07
PDF3,62 MB -
Declaración de conformidad
Declaration
Declaración de conformidad International 2022-06-23
PDF287,24 kB
