EVR00422D - Relé de com. 2NA+2NC 24V 50/60Hz
EVR00422D - Relé de com. 2NA+2NC 24V 50/60Hz
EVR00422D - Relé de com. 2NA+2NC 24V 50/60Hz

Relé de com. 2NA+2NC 24V 50/60Hz

EVR00422D

EVR00422D - Relé de com. 2NA+2NC 24V 50/60Hz
EVR00422D - Relé de com. 2NA+2NC 24V 50/60Hz
EVR00422D - Relé de com. 2NA+2NC 24V 50/60Hz
  • Apara­menta de cabe­cera

Relé de com. 2NA+2NC 24V 50/60Hz EVR00422D

EAN
3250612236510
Cantidad
1 uni.
Precio de venta
55,28 €
/ uni. *
55,28 €
/ uni. *

You have to log in with your myHager profile to see prices and to order.

Agregar a una lista
Agregar a una lista

Iniciar sesión para crear una lista de productos

Debe iniciar sesión en su cuenta myHager para crear listas de productos

Crea una cuenta Iniciar sesión
  • Accesorios
  • Características técnicas
  • Valor medioambiental
  • Documentos
  • Más productos

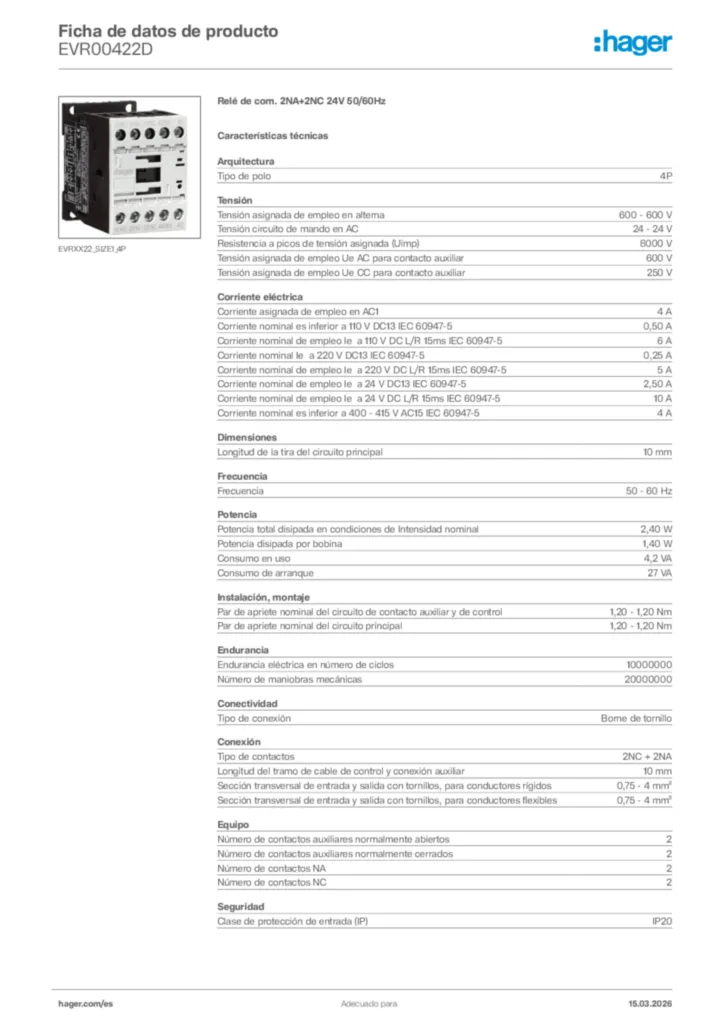

Descargar las características técnicas

Completa tu sistema

Accesorios Opcionales

  • Equipo adicional para dispo­sitivos montados en carril DIN 4 productos disponibles
  • Acce­so­rios mecá­nicos para compo­nentes de baja tensión 1 productos disponibles

Completa tu sistema

  • Equipo adicional para dispo­sitivos montados en carril DIN
  • Acce­so­rios mecá­nicos para compo­nentes de baja tensión
  • EVA005

    Contacto Aux. conexión frontal 1NA+1NC para contactor tamaño 1

    18,03 €  / uni.*
    Agregar a una lista
    Agregar a una lista
  • EVA006

    Contacto Aux. conexión frontal 4NA para contactor tamaño 1

    28,32 €  / uni.*
    Agregar a una lista
    Agregar a una lista
  • EVA007

    Contacto Aux. conexión frontal 2NA+2NC para contactor tamaño 1

    28,32 €  / uni.*
    Agregar a una lista
    Agregar a una lista
  • EVA008

    Contacto Aux. conexión frontal 4NC para contactor tamaño 1

    28,32 €  / uni.*
    Agregar a una lista
    Agregar a una lista
  • EVA101

    Enclavamiento mecánico para EV007-15, EVN022, EVL

    15,84 €  / uni.*
    Agregar a una lista
    Agregar a una lista

Características técnicas

Arquitec­tura
  • Tipo de polo
    4P
Tensión
  • Tensión asig­nada de empleo en alterna
    600 - 600 V
  • Tensión circuito de mando en AC
    24 - 24 V
  • Resis­tencia a picos de tensión asig­nada (Uimp)
    8000 V
  • Tensión asig­nada de empleo Ue CA para contacto auxi­liar
    600 V
  • Tensión asig­nada de empleo Ue CC para contacto auxi­liar
    250 V
Corriente eléc­trica
  • Corriente asig­nada de empleo en AC1
    4 A
  • Corriente asig­nada de empleo Ie bajo 110 V DC13 IEC60947-5
    0,50 A
  • Corriente asig­nada Ie bajo 110 V CC L/R 15ms IEC60947-5
    6 A
  • Corriente asig­nada de empleo Ie bajo 220 V DC13 IEC60947-5
    0,25 A
  • Corriente asig­nada Ie bajo 220 V CC L/R 15ms IEC60947-5
    5 A
  • Corriente asig­nada Ie bajo 24 V DC13 IEC60947-5
    2,50 A
  • Corriente asig­nada Ie bajo 24 V CC L/R 15ms IEC60947-5
    10 A
  • Corriente asig­nada Ie bajo 400 - 415 V AC15 IEC60947 - 5
    4 A
Dimen­siones
  • Longitud de la tira del circuito prin­cipal
    10 mm
Frecuencia
  • Frecuencia
    50 - 60 Hz
Potencia
  • Potencia total disipada en condi­ciones de Inten­sidad nominal
    2,40 W
  • Potencia disipada por bobina
    1,40 W
Insta­la­ción, montaje
  • Par de apriete nominal del circuito de contacto auxi­liar y de control
    1,20 - 1,20 Nm
  • Par de apriete nominal del circuito prin­cipal
    1,20 - 1,20 Nm
Endu­rancia
  • Endu­rancia eléc­trica en número de ciclos
    10000000
  • Endu­rancia mecá­nica en número de manio­bras
    20000000
Conec­ti­vidad
  • Tipo de conec­tor/en­chufe
    Borne de tornillo
Cone­xión
  • Tipo de contactos
    2NC + 2NA
  • Longitud de la tira de las cone­xiones auxi­liares y de control
    10 mm
Equipo
  • Número de contactos auxi­liares normal­mente abiertos
    2
  • Número de contactos auxi­liares normal­mente cerrados
    2
  • Número de contactos NO
    2
  • Número de contactos NC
    2
Seguridad
  • Índice de protec­ción IP
    IP20
Condi­ciones de uso
  • Tempe­ra­tura de funcio­na­miento
    -25 - 60 °C
  • Grado de conta­mi­na­ción según IEC60664 / IEC60947-2
    3
  • Tempe­ra­tura de alma­ce­na­mien­to/t­rans­porte
    -40 - 80 °C

Valor medioambiental

Estamos comprometidos a mejorar nuestro desempeño ambiental reduciendo nuestra huella y al mismo tiempo desempeñamos un papel como impulsores del desarrollo sostenible para nuestros clientes. Más información

Conforme con RoHS Sí
Conformidad con REACH Sí

Certificaciones y documentos

PEP International 2020-09-23
PDF
352,93 kB
REACH declaration EVR00422D (english)
PDF
103,10 kB
RoHS declaration EVR00422D (english)
PDF
103,59 kB

Documentos

  • Imagen del producto

    Uso de la imagen de acuerdo únicamente con nuestros términos de uso.

    Imagen EVR00422D | Hager España

    Imagen del producto EVR00422D

  • Manual

    Imagen Manual en-GB 2025-04-10 | Hager España

    Manual en-GB 2025-04-10

    PDF
    4,12 MB
  • Folletos técnicos

    Imagen Dossier Certificado de eficiencia energética | Hager España

    Dossier Certificado de eficiencia energética

    PDF
    2,25 MB
  • Declaración de conformidad

    Imagen Declaration Of Conformity | Hager España

    Declaration Of Conformity

    Declaración de conformidad en-GB 2023-12-12

    PDF
    421,30 kB
    Imagen Declaration of conformity for Contactors - Thermal relays - Auxiliary contacts- Accessories for commercial applications | Hager España

    Declaration of conformity for Contactors - Thermal relays - Auxiliary contacts- Accessories for commercial applications

    Declaración de conformidad International 2021-03-01

    PDF
    60,48 kB
Más descargas

Descubra el resto de productos de esta gama

    5
  • 1
    EVA001 - Contacto Aux. conexión frontal 1NA+1NC para contactor tamaño 1/2
    EVA001
    Contacto Aux. conexión frontal 1NA+1NC para contactor tamaño 1/2
    Precio de venta
    18,03 €
    / uni. *
    18,03 €
    / uni. *
  • 2
    EVA002 - Contacto Aux. conexión frontal 2NA+2NC para contactor tamaño 1/2
    EVA002
    Contacto Aux. conexión frontal 2NA+2NC para contactor tamaño 1/2
    Precio de venta
    28,32 €
    / uni. *
    28,32 €
    / uni. *
  • 3
    EVA003 - Contacto Aux. conexión frontal 1NA+1NC para contactor tamaño 3/4
    EVA003
    Contacto Aux. conexión frontal 1NA+1NC para contactor tamaño 3/4
    Precio de venta
    18,03 €
    / uni. *
    18,03 €
    / uni. *
  • 4
    EVA004 - Contacto Aux. conexión frontal 2NA+2NC para contactor tamaño 3/4
    EVA004
    Contacto Aux. conexión frontal 2NA+2NC para contactor tamaño 3/4
    Precio de venta
    28,32 €
    / uni. *
    28,32 €
    / uni. *
  • 5
    EVA005 - Contacto Aux. conexión frontal 1NA+1NC para contactor tamaño 1
    EVA005
    Contacto Aux. conexión frontal 1NA+1NC para contactor tamaño 1
    Precio de venta
    18,03 €
    / uni. *
    18,03 €
    / uni. *

Productos

  • Cajas y armarios
  • Aparamenta de cabecera
  • Aparamenta modular
  • Puntos de carga para VE
  • Gestión de la energía
  • Gestión del cableado
  • Series de mecanismos
  • Detectores de movimiento y presencia
  • Soluciones KNX
  •

Apps

  • Hager Ready
  • domovea v2
  • Hager Mood
  • Hager Pilot
  • Hager Charge

Soporte

  • Contactar
  • Asistencia técnica
  • Formaciones
  • Newsletter
  • Carrera
  • Centro de descargas

Hager

Hager Group figura entre los proveedores líderes en soluciones y servicios para instalaciones eléctricas en el sector residencial, terciario e industrial.

 La marca Hager representa la actividad principal de Hager Group y ofrece sistemas completos para la distribución, protección y canalización de la electricidad.

Somos especialistas en soluciones para edificios inteligentes para la gestión y control de la energía y proponemos una gama de series de mecanismos y sistemas de seguridad que aseguran la protección de bienes y personas.

Hager Group trabaja además, en temas de futuro tales como la electro-movilidad o en la creación de redes de viviendas energéticamente eficientes.

Más sobre Hager

Siguenos



  • La empresa Hager
  • Prensa
  • Actualidad/Novedades
  • Menciones legales
  • Privacidad
  • Cookies
  • Informar una vulnerabilidad

© 2024 Ha­ger Sistemas S.A.U
