Contactor 3P 27A AC5b 230VAC EVL027C
EAN
3250612236305
Cantidad
1 uni.
Grupo
71
93,04 €
/ uni.
*
Iniciar sesión para crear una lista de productos
Debe iniciar sesión en su cuenta myHager para crear listas de productos
Características técnicas
Arquitectura
-
Tipo de polos3 P
Configuración
-
Número de módulos2.5
Principales características eléctricas
-
Tensión asignada de empleo en alterna690 V
-
Tipo de tensión de alimentaciónAC
-
typeusupplycontrolAC
-
typeconnectioncontrolauxcontactBorne con tornillos
Tensión
-
Tensión asignada de aislamiento690 V
-
Tensión circuito de mando en c.a.230 V
-
Tensión soportada al impulso asignada8 kV
-
us50hzforcoil230 V
-
us60hzforcoil240 V
-
voltagedropoutacofcoil69 / 138 V
-
voltagepickupacofcoil184 / 253 V
Corriente eléctrica
-
Corriente asignada de empleo en AC120 A
-
Corriente asignada a 40°C según IEC 6094745 A
-
ie230vac5aiec60947420 A
-
ie230vac5biec60947427 A
-
ie400vac5aiec60947420 A
-
ie400vac5biec60947427 A
-
ie3p380400vac1iec60947445 A
Dimensiones
-
Profundidad del producto instalado138 mm
-
Altura del producto instalado85 mm
-
Anchura del producto instalado45 mm
-
strippinglengthmaincircuit10 mm
Frecuencia
-
Frecuencia50 a 60 Hz
Potencia
-
Potencia total disipada en condiciones de Intensidad nominal12.4 W
-
Potencia disipada por contacto10.3 W
-
Potencia disipada por bobina2.1 W
-
powerpickupacofcoil52 VA
-
powersealingacofcoil7.1 VA
Especificaciones electricas
-
tighttorquecontrolandauxcontact1.2 Nm
-
tighttorquemaincircuit3.2 Nm
Resistencia
-
impedanceperpole2.7 mΩ
Endurancia
-
Endurancia eléctrica en número de ciclos10000
-
End. Mec. número de maniobras por hora60
-
Endurancia mecánica en número de maniobras10000000
Instalación, montaje
-
typeconnectionmaincircuitBorne con tornillos
Conexión
-
strippinglengthcontrolauxlcontact10 mm
Equipo
-
Número de contactos auxiliares normalmente cerrados0
-
Número de contactos auxiliares normalmente abiertos0
-
Número de contactos normalmente cerrados0
-
Número de contactos normalmente abiertos3
Normas
-
NormaEN 60947-4-1 ; IEC 60947-4-1
-
Directiva europea RoHsconformidad voluntaria
-
Directiva europea WEEEafectado
Seguridad
-
Índice de protección IPIP00
Condiciones de uso
-
Temperatura de funcionamiento-25…60 °C
-
Grado de polución / IEC60664/IEC60947-23
-
Altitud2000 m
-
Temperatura de almacenamiento/transporte-40…80 °C
Documentos
-

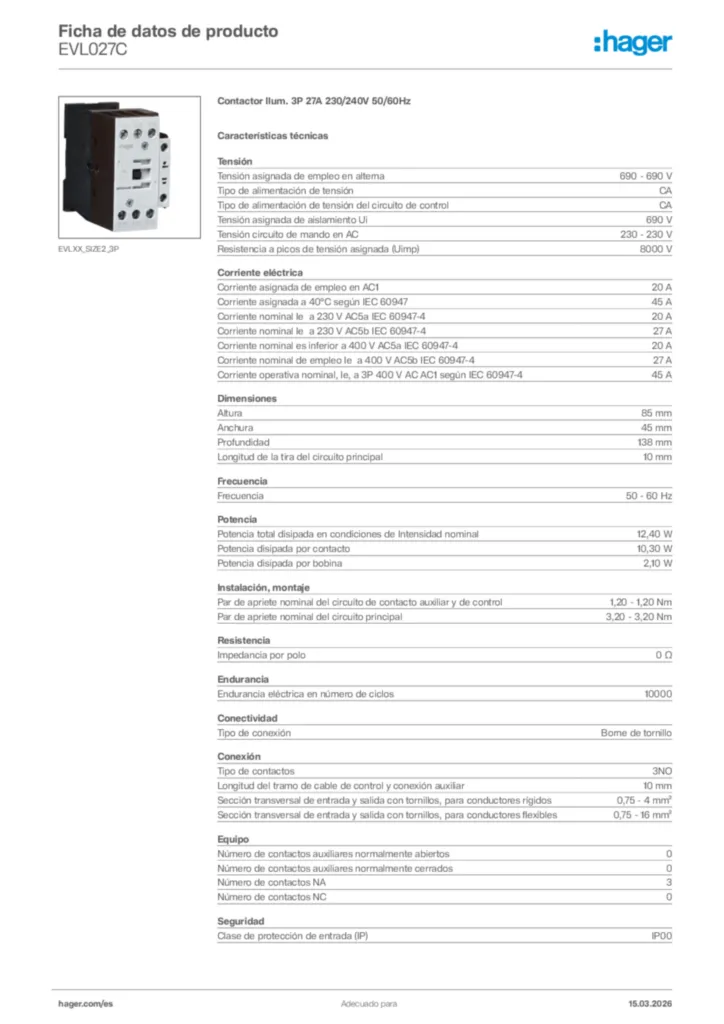

Imagen del producto
-
