Caja de instalación R02, 2xtomas, tipo 01 doble, tapa metál. bisagra BSR02D01
Precio de venta
255,48 €
/ uni.
*
Iniciar sesión para crear una lista de productos
Debe iniciar sesión en su cuenta myHager para crear listas de productos
Completa tu sistema
Accesorios Opcionales
-
Caja de instalación para montaje subterráneo 1 productos disponibles -
Carcasas para aplicaciones de pisos huecos 1 productos disponibles
Completa tu sistema
Características técnicas
Arquitectura
-
Con marco de protección para alfombrasSí
-
Con alfombrilla de aperturaNo
Dimensiones
-
Profundidad del montaje86 mm
-
Diámetro incorporado122 mm
-
Diámetro externo150 mm
Configuración
-
Tamaño de la instalación (instalaciones bajo el suelo)R02
Instalación, montaje
-
Adecuado para montaje empotrado en sueloSí
-
Adecuado para la instalación de hormigónSí
-
Adecuado para uso en exterioresNo
-
Adecuado para instalación en suelo elevadoSí
-
Adecuado para limpieza con aguaSí
Instrucciones
-
Mantenimiento del sueloHúmedo
Materiales
-
ColourPlata
Condiciones de uso
-
Carga vertical aplicada a través de la superficie mayor (carga pesada)15 kN
-
Carga vertical aplicada a través de área de menor superficie3 kN
Tapa, puerta
-
Material de la parte superiorZinc
-
Tipo de tapaTapa con bisagra
Funciones
-
Adecuado para conductos bajo sueloNo
Texto
-
Salida de cableCon salida de cable en la tapa
Conexión
-
Número de entradas de conductos de cables4
-
Número de tomas SCHUKO2
Equipo
-
Número de dispositivos integrados2
-
Número de cajas de salida1
Seguridad
-
Clase de protección de entrada (IP)IP20
-
Resistencia al impacto IKIK10
-
Clase de protección en condiciones no utilizadasIP66
Valor medioambiental
Estamos comprometidos a mejorar nuestro desempeño ambiental reduciendo nuestra huella y al mismo tiempo desempeñamos un papel como impulsores del desarrollo sostenible para nuestros clientes. Más información
Certificaciones y documentos
Documentos
-
Imagen del producto
-

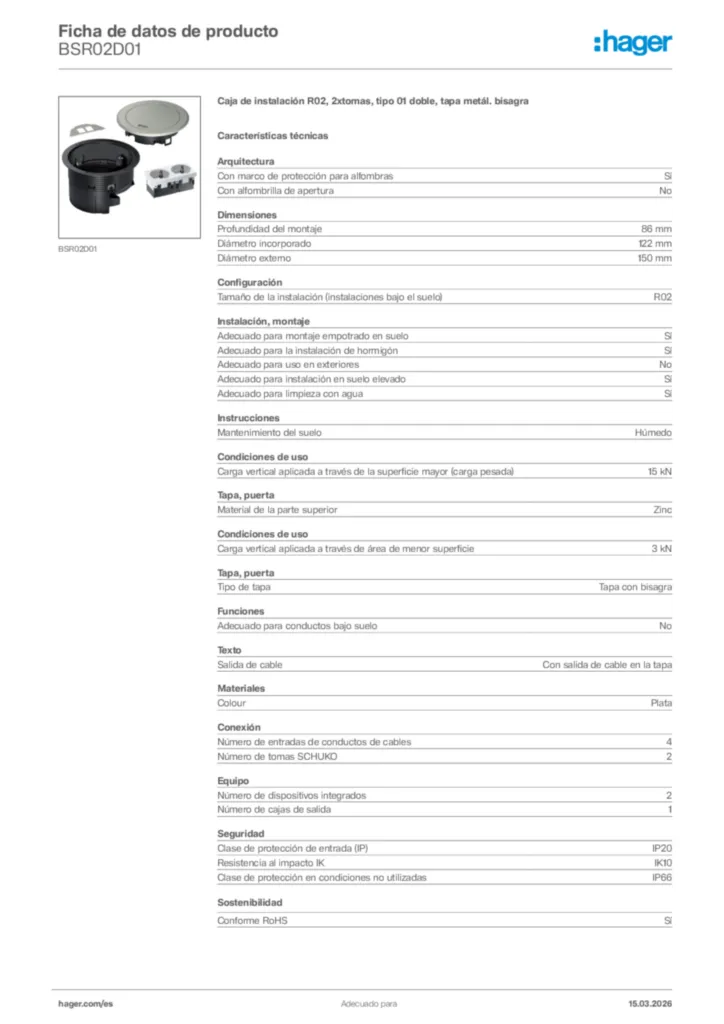

Product datasheet
