Das Bestückungspaket für Spannungsversorgung APZ/RfZ, geeignet für Bauhöhe 1400mm, beinhaltet einen Leistungsschalter mit 6 Ampere. Ideal für Nachrüstungen, sichert es eine stabile und zuverlässige Stromversorgung im APZ und Reihenfeldzählerbereich.
EAN
3250613806651
Marke
Hager
VPE
1 Stück
Preisgruppe
H020
Bestückungspaket Spannungsversorgung APZ / RfZ für Bauhöhe 1400mm, LS 6A im NAR ZY5N2LS
Preis
129,50 €
/ Stück
*
Melden Sie sich an, um eine Produktliste zu erstellen
Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein
Produkt konfigurieren
Für ein optimales Nutzungserlebnis verwenden Sie bitte ein Desktop-Gerät, da einige Funktionen auf Mobilgeräten oder Tablets möglicherweise nicht vollständig unterstützt werden.
Hagerplan - Der Ausschreibungstextkonfigurator
Werkzeuge öffnenZählerplatz-Konfigurator ZPlan
Werkzeuge öffnenWählen Sie Ihren Fachgroßhandel
Wählen Sie Ihren Händler aus, um auf Ihre professionellen Preise zuzugreifen und online einzukaufen
Vervollständigen Sie Ihr System
Optionales Zubehör
-
Energiekabel < 1 kV, für ortsveränderlichen Einsatz 8 Produkte verfügbar
Kompatible Produkte
-
Passend zu 5 Produkte verfügbar
Optionales Zubehör
-
KU9S115YE
Y-Leitung, universZ, 1150x200mm, sw/bl, 1 Stecker/2 Buchse, VPE= 1 Stück
95,50 € / Stück* -
KU9S115YZY-Leitung, universZ, 1150x200mm, sw/bl, 1 Stecker/2 Buchse, VPE= 10 Stück
954,20 € / Stück* -
KU9S20YEY-Leitung, universZ, 2 x 200 mm, sw/bl, 1 Stecker/2 Buchse, VPE= 1 Stück
67,80 € / Stück* -
KU9S20YZY-Leitung, universZ, 2 x 200 mm, sw/bl, 1 Stecker/2 Buchse, VPE= 10 Stück
677,40 € / Stück* -
KU9S40SBZLeitung für SABO, universZ, 400mm, sw/bl, Stecker/Buchse, VPE 10 Stück
470,30 € / Stück* -
KU9S80SBZLeitung für SABO, universZ, 800mm, sw/bl, Stecker/Buchse, VPE=10 Stück
539,50 € / Stück* -
KU9S80YEY-Leitung, universZ, 800x200mm, sw/bl, 1 Stecker/2 Buchse, VPE= 1 Stück
85,20 € / Stück* -
KU9S80YZY-Leitung, universZ, 800x200mm, sw/bl, 1 Stecker/2 Buchse, VPE= 10 Stück
852,20 € / Stück*
Passend zu
-
ZB51SZählerschrank, univers Z, 1400x300x205 mm, Schutzklasse II, 108 Platzeinheiten
639,50 € / Stück* -
ZB52SZählerschrank, univers Z, 1400x550x205 mm, Schutzklasse II, 216 Platzeinheiten
834,00 € / Stück* -
ZB53SZählerschrank, univers Z, 1400x800x205 mm, Schutzklasse II, 324 Platzeinheiten
1.147,30 € / Stück* -
ZB54SZählerschrank, univers Z, 1400x1050x205 mm, Schutzklasse II, 432 Platzeinheiten
1.347,10 € / Stück* -
ZB55SZählerschrank, univers Z, 1400x1300x205 mm, Schutzklasse II, 540 Platzeinheiten
1.689,60 € / Stück*
Technische Merkmale
Elektrischer Strom
-
Bemessungsstrom IN6 A
-
Ausschaltvermögen Grenzkurzschlussstrom Icu AC IEC 60947-225 kA
-
Nennstrom bei -15 °C7,26 A
-
Nennstrom bei -10 °C7,13 A
-
Nennstrom bei -5 °C7 A
-
Nennstrom bei 0 °C6,87 A
-
Nennstrom bei 5 °C6,73 A
-
Nennstrom bei 10 °C6,59 A
-
Nennstrom bei 15 °C6,45 A
-
Nennstrom bei 20 °C6,30 A
-
Nennstrom bei 25 °C6,15 A
-
Nennstrom bei 30 °C6 A
-
Nennstrom bei 35 °C5,84 A
-
Nennstrom bei 40 °C5,68 A
-
Nennstrom bei 45 °C5,52 A
-
Nennstrom bei 50 °C5,35 A
-
Nennstrom bei 55 °C5,17 A
-
Nennstrom bei 60 °C4,99 A
-
Nennstrom bei 65 °C4,80 A
-
Nennstrom bei 70 °C4,60 A
Architektur
-
Polart1P+N
-
AuslösecharakteristikB
Kapazität
-
Anzahl Module1,5
Installation, Montage
-
Typ untere Anschlussklemme für modulare GeräteSammelschiene
Spannung
-
Bemessungsbetriebsspannung Ue240-240 V
-
VersorgungsspannungsartAC
-
Isolationsspannung Ui500 V
-
Stoßspannungsfestigkeit Uimp6000 V
Frequenz
-
Frequenz50 - 60 Hz
Sicherheit
-
IP-Klasse (Ingress Protection)IP20
Einsatzbedingungen
-
Grad der Verunreinigung nach IEC 60664/IEC 60947-22
-
Energiebegrenzungsklasse I²t3
-
LuftfeuchtigkeitsschutzFür alle Klimabereiche
-
Betriebstemperatur-25 - 70 °C
Leistung
-
Leistungsabgabe bei IN0,50 W
Konnektivität
-
AnschlussartSteckanschluss
-
Ausrichtung obere Anschlussklemme für modulare GeräteAusgerichtete Klemmen
-
Ausrichtung untere Anschlussklemme für modulare GeräteAusgerichtete Klemmen
Abmessungen
-
Höhe163 mm
-
Breite27 mm
-
Tiefe102 mm
Belastbarkeit
-
Gerätelebensdauer, elektrische Schaltspiele4000
Ökologischer Wert
Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren
Zertifizierungen und Dokumente
Downloads
-
Produktbild
Hinweise zum Verwendungszweck. Wir weisen darauf hin, dass wir Inhaber der Nutzungsrechte des zur Verfügung gestellten Bildmaterials sind. Sie dürfen das zur Verfügung gestellte Material nur entsprechend unserer Nutzungsbedingungen (PDF, 85 KB) verwenden. Sie sind für die Einhaltung der Lizenzbestimmung selbst verantwortlich und können bei Missbrauch haftbar gemacht werden.

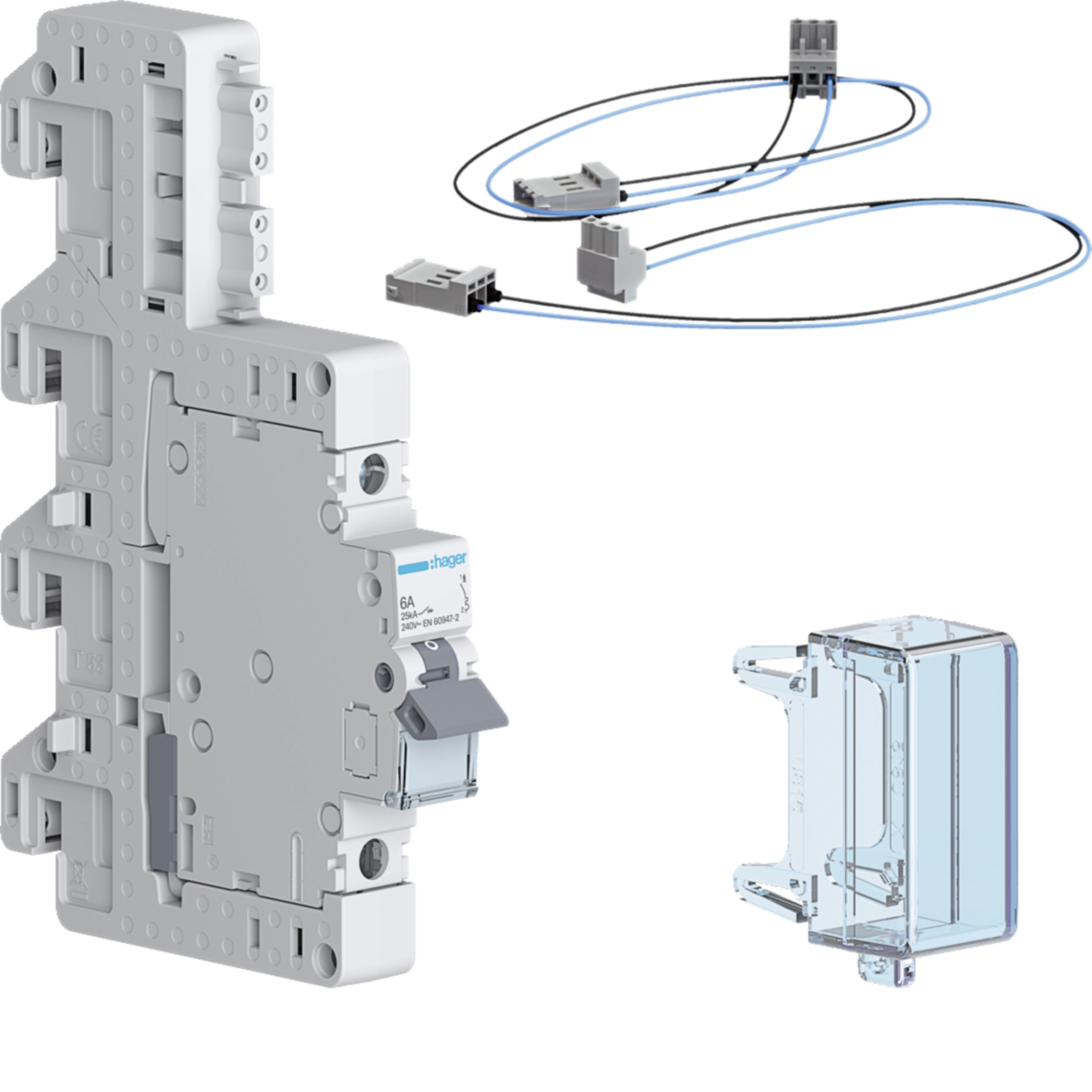

Produktbild ZY5N2LS
-
Produktdatenblatt
Hager Produktdatenblatt ZY5N2LS
Bestückungspaket für Spgsversorgung APZ/RfZ, f. Bauhöhe 1400mm, SALS 6A im NAR
PDF -
Montageanleitung
6LE007353A Spannungsversorgung
Montageanleitung International 2026-06-10
PDF2,27 MB
Montageanleitung de-DE 2026-09-09
PDF4,25 MB -
Tipps
Hager Tipp 44: Die aktuelle VDE-AR-N 4100:2026-04
Tipps de-DE 2026-05-21
PDF4,91 MB -
Produktinformation
Anwendungsregel VDE-AR-N 4100
Neue Bestückungspakete zur Spannungsversorgung des intelligenten Messsystems (19DE0048)
PDF515,55 kB -
Technischer Anhang (Einzelprodukt)
Verlustleistungsdatenblatt
Technischer Anhang (Einzelprodukt) de-DE 2021-10-20
PDF847,80 kB -
Tools & Software
Hagerplan - Der Ausschreibungstextkonfigurator
Ausschreiben leicht gemacht
URL
Zählerplatz-Konfigurator ZPlan
Planen Sie Ihre Verteilungen einfach und normgerecht mit ZPlan.
URL -
Konformitätserklärung
Konformitätserklärung en-GB 2025-03-10
PDF203,63 kB
Mehr Downloads
Weitere Produkte zu diesem System
-
5
-
1
VZ00APZSteckdose Schuko, universal, mit Haltewinkel, für APZ, mit EuroadapterPreis25,60 €/ Stück * -
2
ZZ45WAN2PPRJ45-Buchse in Patch/Patch Ausführung 180° für WAN-Anwendung, IP20, CAT 6APreis52,70 €/ Stück * -
3
ZY14A3PBestückungspaket für §14a EnWG bei 3Punkt HZPreis119,00 €/ Stück * -
4
ZY14AEHZBestückungspaket für §14a EnWG bei EHZ mit RfZPreis119,00 €/ Stück * -
5
ZY14AKBSteuersignal-Klemmleiste für §14a EnWGPreis35,00 €/ Stück *
Ausschreibungstext
Bestückungspaket für Spgsversorgung APZ/RfZ, f. Bauhöhe 1400mm, SALS 6A im NAR
Bestückungspaket zur Spannungsversorgung für APZ- und RfZ-Felder in Zähleranlagen, geeignet für Bauhöhe 1400 mm, zur normgerechten Versorgung von Kommunikationseinrichtungen im Netzanschlussraum (NAR) gemäß VDE-AR-N 4100.
Ausführung als vorkonfektionierte Einheit mit integriertem Sammelschienen-Leitungsschutzschalter (SALS), montagefertig für den Einbau in univers Z-Zählerfelder.
Kontaktierungspunkte Sammelschiene: N und L3 für 12x5mm im 40mm-System nach DIN VDE 0603-1.
Geeignet für den Einsatz in Niederspannungsanlagen nach DIN VDE 0603.
Bemessungsstrom IN: 6 A
Polart: 1P+N
Auslösecharakteristik: B
Anzahl Module: 1,5
Isolationsspannung Ui: 500 V
Stoßspannungsfestigkeit Uimp: 6000 V
Grad der Verunreinigung nach IEC 60664/IEC 60947-2: 2
Fabrikat : Hager oder gleichwertig
Artikel : ZY5N2LS
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
Bestückungspaket zur Spannungsversorgung für APZ- und RfZ-Felder in Zähleranlagen, geeignet für Bauhöhe 1400 mm, zur normgerechten Versorgung von Kommunikationseinrichtungen im Netzanschlussraum (NAR) gemäß VDE-AR-N 4100.
Ausführung als vorkonfektionierte Einheit mit integriertem Sammelschienen-Leitungsschutzschalter (SALS), montagefertig für den Einbau in univers Z-Zählerfelder.
Kontaktierungspunkte Sammelschiene: N und L3 für 12x5mm im 40mm-System nach DIN VDE 0603-1.
Geeignet für den Einsatz in Niederspannungsanlagen nach DIN VDE 0603.
Bemessungsstrom IN: 6 A
Polart: 1P+N
Auslösecharakteristik: B
Anzahl Module: 1,5
Isolationsspannung Ui: 500 V
Stoßspannungsfestigkeit Uimp: 6000 V
Grad der Verunreinigung nach IEC 60664/IEC 60947-2: 2
Fabrikat : Hager oder gleichwertig
Artikel : ZY5N2LS
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
