Das Komplettfeld univers Z mit vier 3-Punkt Zählerplätzen bietet eine optimierte Lösung für Energiemanagement und -verteilung. Spezifikationen: Höhe 1350mm, zweifeldig, ausgelegt für effiziente Installation und Wartung. Ideal für den Einsatz in gewerblichen und industriellen Umgebungen, sichert die Einhaltung aktueller Normen.

EAN

3250617712736

Marke

Hager

VPE

1 Stück

Preisgruppe

H015

Komplettfelder eHZ, 3-Punkt und unbestückt

Komplettfeld, Zählerfeld, univers Z, 4 Zählerplätze, 3-polig, H=1350mm, 2-feldig ZK53X7

Name: ZK53X7
Brand: Hager
SKU: ZK53X7B1
Price: 1343 EUR

Preis

1.343,00 €

/ Stück *

Erfahren Sie mehr zur digitalen Montageanleitung
https://manual.hager.com/

Vervollständigen Sie Ihr System

Energiekabel < 1 kV, für ortsveränderlichen Einsatz 8 Produkte verfügbar
Zubehör für Sammelschienen 2 Produkte verfügbar
Zubehör/Ersatzteile für elektrische Sicherungen/Sicherungshalter 2 Produkte verfügbar

Technische Merkmale

Höhe

1350 mm
Breite

500 mm
Breite/Dicke Sammelschiene

5 - 5 mm
Höhe Sammelschiene

12 mm

RAL Nummer

9010

Anzahl Zählerplätze <=63 A

4
Anzahl der Leerplätze

0
Anzahl 3-Punkt-Aufnahmen für SG/TRE

0
Anzahl Reihen

0
Anzahl Felder

2
Anzahl Zählerfeld (Einbausatz)

2
Art des Zählerfelds

2-stöckig
Multimedia Feld Bereich

Ohne

Bemessungsstrom IN

63 A

Netzform

TN-S

IP-Klasse (Ingress Protection)

IP00

Anschlussquerschnitt Zählerzugangsleitung

10 - 10 mm²
Anschlussquerschnitt Zählerausgangsleitung

10 - 10 mm²
Art der Sammelschieneneinspeiseklemme

Ohne Sammelschieneneinspeiseklemme

Polanzahl

5

Anschlussart

Sammelschiene

Ökologischer Wert

Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren

RoHS-konform Ja

Zertifizierungen und Dokumente

PEP - universZ Meterplate complete (english)

PDF

3,39 MB

REACH declaration ZK53X7

PDF

RoHS Report ZK53X7

PDF

Downloads

Produktbild

Hinweise zum Verwendungszweck. Wir weisen darauf hin, dass wir Inhaber der Nutzungsrechte des zur Verfügung gestellten Bildmaterials sind. Sie dürfen das zur Verfügung gestellte Material nur entsprechend unserer Nutzungsbedingungen (PDF, 85 KB) verwenden. Sie sind für die Einhaltung der Lizenzbestimmung selbst verantwortlich und können bei Missbrauch haftbar gemacht werden.

Produktbild ZK53X7

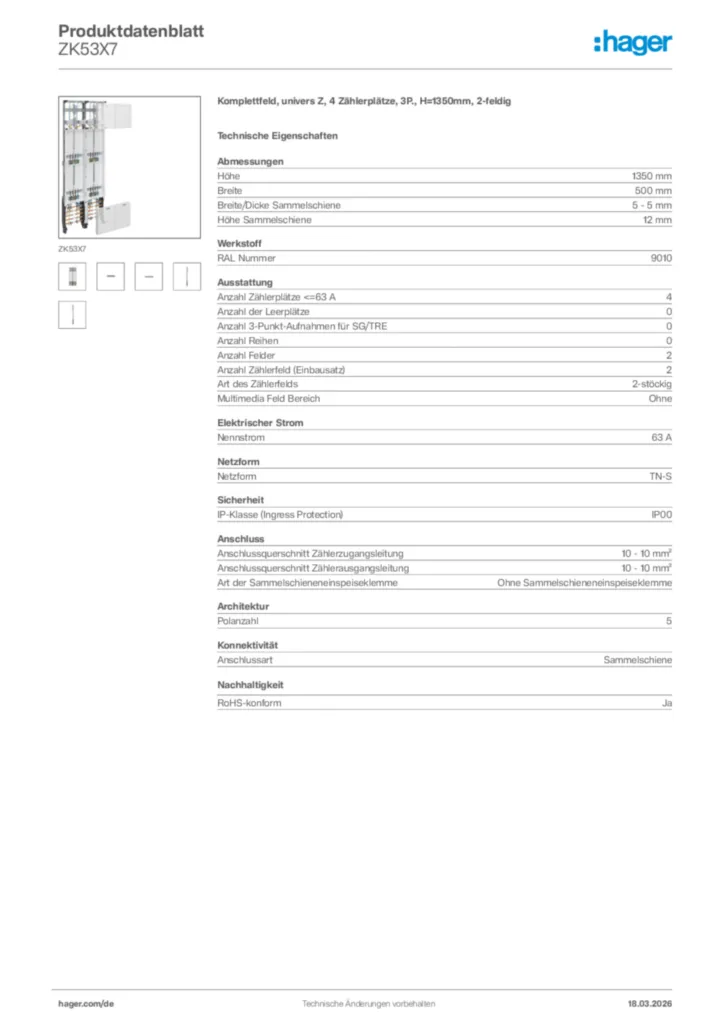

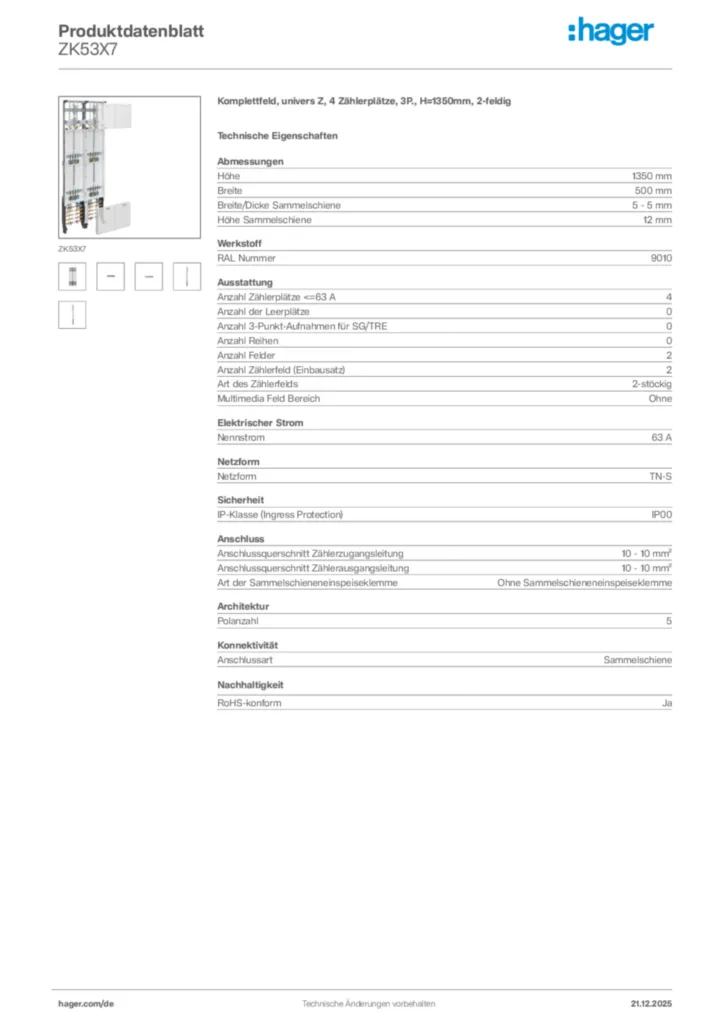

Produktdatenblatt

Hager Produktdatenblatt ZK53X7

Komplettfeld, univers Z, 4 Zählerplätze, 3P., H=1350mm, 2-feldig

PDF
Montageanleitung

Montageleitung univers Z Innenausbau

Montageanleitung International 2022-11-23

PDF

15,39 MB
Tipps

Hager Tipp 44: Die aktuelle VDE-AR-N 4100:2026-04

Tipps de-DE 2026-05-21

PDF

4,91 MB
Tools & Software

Hagerplan - Der Ausschreibungstextkonfigurator

Ausschreiben leicht gemacht

URL

Zählerplatz-Konfigurator ZPlan

Planen Sie Ihre Verteilungen einfach und normgerecht mit ZPlan.

URL
Konformitätserklärung

Konformitätserklärung en-GB 2026-08-04

PDF

691,76 kB

Mehr Downloads

Ausschreibungstext

Komplettfeld, univers Z, 4 Zählerplätze, 3P., H=1350mm, 2-feldig

Komplettfeld / Einbausatz univers Z für eHZ zum Aufbau von Zählerplätzen nach DIN VDE 0603, Schnellmontage im Schrank durch Rast-System, bestückt und verdrahtet nach VNB TAB-Bestimmungen für eHZ- Zählerplätze nach DIN VDE 0603-1 und DIN VDE 0603-2-1.
Anlagenseitiger Anschlussraum: Höhe 300 mm, 2-reihig mit Hutschienen, bestückt mit Hauptleitungsabzweigklemmen nach DIN VDE 0603-3-1, 3-oder 5-polig, fingersicher nach DGUV Vorschrift 3 oder bestückt mit __________ __________ ___________ -Zählerfelder mit integrierter Befestigungs- und Kontaktiereinrichtung (BKE-I) für eHZ, zum Einbau von eHZ-Zählertragplatten gemäß DIN VDE 0603-3-2, mit integriertem Zusatzraum (für Kommunikations- und Steuergeräte).
Zusatzraum: 1-feldig, Höhe 150 mm, mit Abdeckung geschlossen, Vorprägungen für 12 PLE, plombierbar, mit Hutschiene 12 PLE, Öffnungen für Leitungsführung.
Netzseitiger Anschlussraum: Höhe 300 mm bestückt mit CU-Sammelschienen, 12 x 5 mm, 5-polig oder bestückt mit____________ _________ ___________.

Höhe: 1350 mm
Breite: 500 mm
Breite/Dicke Sammelschiene: 5 - 5 mm
Höhe Sammelschiene: 12 mm
RAL Nummer: 9010
Anzahl Zählerplätze <=63 A: 4
Anzahl der Leerplätze: 0
Anzahl 3-Punkt-Aufnahmen für SG/TRE: 0
Anzahl Reihen: 0
Anzahl Felder: 2
Anzahl Zählerfeld (Einbausatz): 2
Art des Zählerfelds: 2-stöckig
Bemessungsstrom IN: 63 A
Netzform: TN-S
Anschlussquerschnitt Zählerzugangsleitung: 10 - 10 mm²
Anschlussquerschnitt Zählerausgangsleitung: 10 - 10 mm²
Art der Sammelschieneneinspeiseklemme: Ohne Sammelschieneneinspeiseklemme

Fabrikat : Hager oder gleichwertig
Artikel : ZK53X7
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
