Komplettfeld, universZ, BKE-I, 1050mm, PV-Über./Kaskade, 1ZP, 16mm² ZH3EZ16PN
Preis
956,80 €
/ Stück
*
Melden Sie sich an, um eine Produktliste zu erstellen
Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein
Wählen Sie Ihren Fachgroßhandel
Wählen Sie Ihren Händler aus, um auf Ihre professionellen Preise zuzugreifen und online einzukaufen
Vervollständigen Sie Ihr System
Unverzichtbares Zubehör
Mehr sehen (18)
Zubehör verpflichtend
-
ZZ35SAbdeckstreifen, sperrbar, Breite 12 PLE, für NAR-Haube mit 216mm Geräteschlitz
10,80 € / Stück* -
S35VAbdeckstreifen, univers Z, 1000 mm, ohne Markierung
34,40 € / Stück* -
KU9S115YEY-Leitung, universZ, 1150x200mm, sw/bl, 1 Stecker/2 Buchse, VPE= 1 Stück
95,50 € / Stück* -
KU9S115YZY-Leitung, universZ, 1150x200mm, sw/bl, 1 Stecker/2 Buchse, VPE= 10 Stück
954,20 € / Stück* -
KU9S20YEY-Leitung, universZ, 2 x 200 mm, sw/bl, 1 Stecker/2 Buchse, VPE= 1 Stück
67,80 € / Stück* -
KU9S20YZY-Leitung, universZ, 2 x 200 mm, sw/bl, 1 Stecker/2 Buchse, VPE= 10 Stück
677,40 € / Stück* -
KU9S40SBELeitung für SABO, universZ, 400mm, sw/bl, Stecker/Buchse, VPE=1 Stück
47,00 € / Stück* -
KU9S40SBZLeitung für SABO, universZ, 400mm, sw/bl, Stecker/Buchse, VPE 10 Stück
470,30 € / Stück* -
KU9S80SBELeitung für SABO, universZ, 800mm, sw/bl, Stecker/Buchse, VPE=1 Stück
54,00 € / Stück* -
KU9S80SBZLeitung für SABO, universZ, 800mm, sw/bl, Stecker/Buchse, VPE=10 Stück
539,50 € / Stück* -
KU9S80YEY-Leitung, universZ, 800x200mm, sw/bl, 1 Stecker/2 Buchse, VPE= 1 Stück
85,20 € / Stück* -
KU9S80YZY-Leitung, universZ, 800x200mm, sw/bl, 1 Stecker/2 Buchse, VPE= 10 Stück
852,20 € / Stück* -
ZY3TRBestückungspaket, universZ, für SG-Platz für Sa.-schienen, Spg.-versorg.mit DII
68,60 € / Stück* -
ZY3XLBestückungspaket, universZ, für SG-Platz für Sa.-schienen, Spg.-versorg. mit D01
79,70 € / Stück* -
ZM15HSammelschienenverbinder, univ.Z, Feld/Feld, ungl. Niveau, 5-p, CU 12x5mm, 250A
208,23 € / Stück* -
ZM25FSammelschienenverbinder, universZ, Feld/Feld, 5-polig, CU 12x10mm, 315A
43,40 € / Stück* -
KU9S10HESicherungsbox 1A, 230V, 25kA, 2-polig, steckbar auf Hutschiene
39,60 € / Stück* -
KU9S10HZSicherungsbox (10x), 1A, 230V, 25kA, 2-polig, steckbar auf Hutschiene
395,10 € / Stück*
Ökologischer Wert
Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren
Zertifizierungen und Dokumente
Downloads
-
Produktbild
Hinweise zum Verwendungszweck. Wir weisen darauf hin, dass wir Inhaber der Nutzungsrechte des zur Verfügung gestellten Bildmaterials sind. Sie dürfen das zur Verfügung gestellte Material nur entsprechend unserer Nutzungsbedingungen (PDF, 85 KB) verwenden. Sie sind für die Einhaltung der Lizenzbestimmung selbst verantwortlich und können bei Missbrauch haftbar gemacht werden.

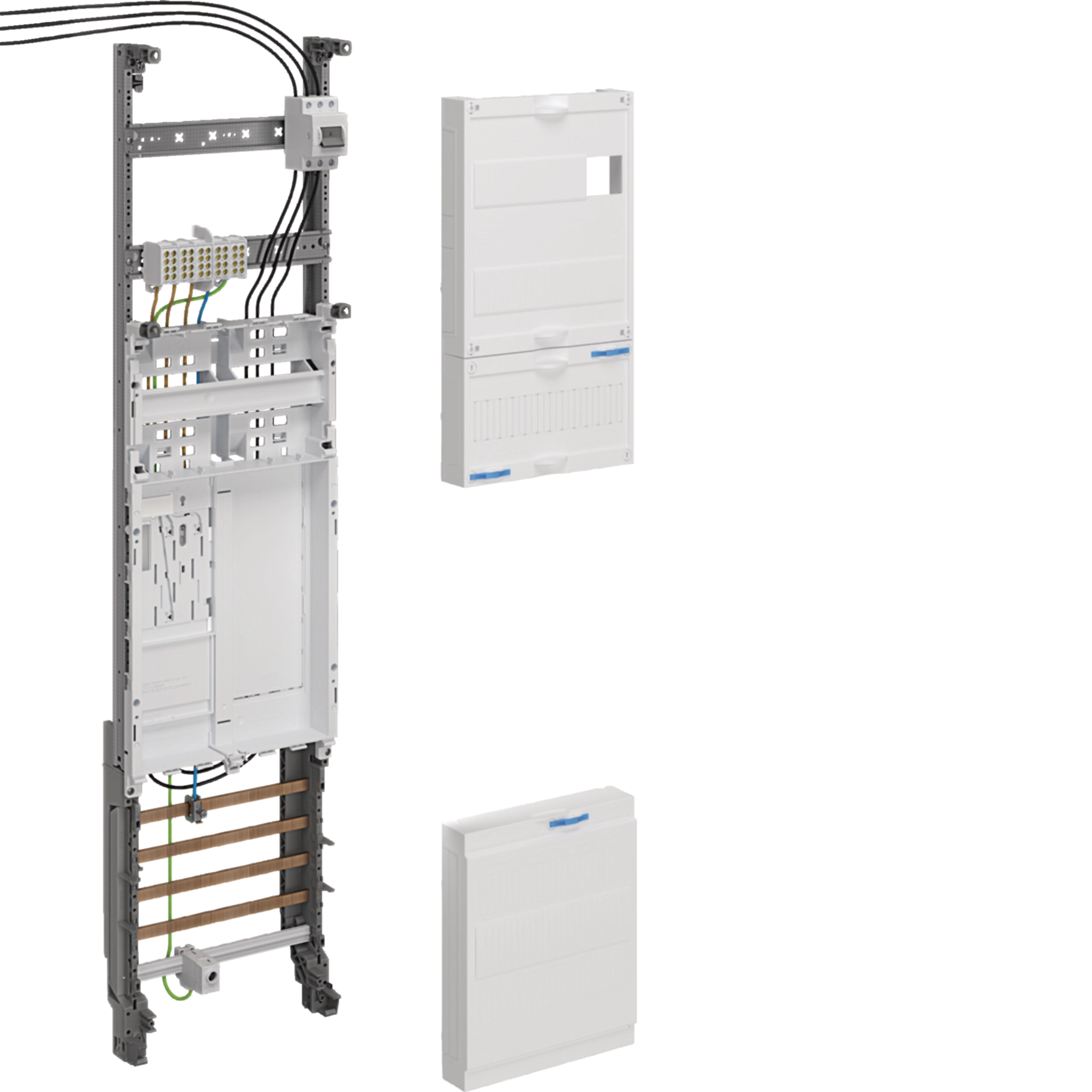

Produktbild ZH3EZ16PN
-
Produktdatenblatt
Hager Produktdatenblatt ZH3EZ16PN
Komplettfeld, universZ, BKE-I, 1050mm, PV-Über./Kaskade, 1ZP, 16mm²
PDF -
Montageanleitung
Montageanleitung für SH363K - Kompaktschalter 63A 3 Schließer 400V AC (DE, Stand: 12.2009)
Montageanleitung de-DE 2020-01-01
PDF109,88 kB
Montageleitung univers Z Innenausbau
Montageanleitung International 2022-11-23
PDF15,39 MB -
Tools
Zählerplatz-Konfigurator ZPlan
Planen Sie Ihre Verteilungen einfach und normgerecht mit ZPlan.
URL -
Konformitätserklärung
Konformitätserklärung de-DE, en-GB 2025-08-12
PDF444,52 kB
Mehr Downloads
Weitere Produkte zu diesem System
-
5
-
1
ZU32LEinbausatz, univers Z, Höhe 1050mm, 1 Zählerplatz, 1-feldig, für SammelschienenPreis353,40 €/ Stück * -
2
ZU54LSEinbausatz, univers Z, Höhe 1350mm, 1 Zählerplatz, 1-feldig, für SammelschienenPreis443,40 €/ Stück * -
3
ZU52LEinbausatz, univers Z, Höhe 1350mm, 2 Zählerplätze, 1-feldig, für SammelschienenPreis437,50 €/ Stück * -
4
ZU21AEinbausatz, univers Z, Höhe 900mm, 1 Zählerplatz, 1-feldig, mit HutschienePreis265,50 €/ Stück * -
5
ZU32AEinbausatz, univers Z, Höhe 1050mm, 1 Zählerplatz, 1-feldig, mit HutschienePreis305,70 €/ Stück *
Ausschreibungstext
Komplettfeld, universZ, BKE-I, 1050mm, PV-Über./Kaskade, 1ZP, 16mm²
Komplettfeld / Einbausatz univers Z für eHZ zum Aufbau von Zählerplätzen nach DIN VDE 0603, Schnellmontage im Schrank durch Rast-System, bestückt und verdrahtet nach VNB TAB-Bestimmungen für eHZ- Zählerplätze nach DIN VDE 0603-1 und DIN VDE 0603-2-1.
Anlagenseitiger Anschlussraum: Höhe 300 mm, 2-reihig mit Hutschienen bestückt mit Hauptleitungsabzweigklemmen nach DIN VDE 0603-3-1, 3-oder 5-polig, fingersicher nach DGUV Vorschrift 3 oder bestückt mit: __________ __________ ___________ -Zählerfelder mit integrierter Befestigungs- und Kontaktiereinrichtung (BKE-I) für eHZ zum Einbau von eHZ-Zählertragplatten gemäß DIN VDE 0603-3-2 mit integriertem Zusatzraum (für Kommunikations- und Steuergeräte).
Zusatzraum: 1-feldig, Höhe 150 mm, mit Abdeckung geschlossen, Vorprägungen für 12 PLE, plombierbar, mit Hutschiene 12 PLE, Öffnungen für Leitungsführung.
Netzseitiger Anschlussraum Höhe 300 mm bestückt mit CU-Sammelschienen, 12 x 5 mm, 5-polig oder bestückt mit____________ _________ ___________.
Fabrikat : Hager oder gleichwertig
Artikel : ZH3EZ16PN
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
Komplettfeld / Einbausatz univers Z für eHZ zum Aufbau von Zählerplätzen nach DIN VDE 0603, Schnellmontage im Schrank durch Rast-System, bestückt und verdrahtet nach VNB TAB-Bestimmungen für eHZ- Zählerplätze nach DIN VDE 0603-1 und DIN VDE 0603-2-1.
Anlagenseitiger Anschlussraum: Höhe 300 mm, 2-reihig mit Hutschienen bestückt mit Hauptleitungsabzweigklemmen nach DIN VDE 0603-3-1, 3-oder 5-polig, fingersicher nach DGUV Vorschrift 3 oder bestückt mit: __________ __________ ___________ -Zählerfelder mit integrierter Befestigungs- und Kontaktiereinrichtung (BKE-I) für eHZ zum Einbau von eHZ-Zählertragplatten gemäß DIN VDE 0603-3-2 mit integriertem Zusatzraum (für Kommunikations- und Steuergeräte).
Zusatzraum: 1-feldig, Höhe 150 mm, mit Abdeckung geschlossen, Vorprägungen für 12 PLE, plombierbar, mit Hutschiene 12 PLE, Öffnungen für Leitungsführung.
Netzseitiger Anschlussraum Höhe 300 mm bestückt mit CU-Sammelschienen, 12 x 5 mm, 5-polig oder bestückt mit____________ _________ ___________.
Fabrikat : Hager oder gleichwertig
Artikel : ZH3EZ16PN
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
