Das Komplettfeld univers Z BKE-I für eHZ-Zählerplätze ist nach DIN VDE 0603 konzipiert und ermöglicht eine schnelle Montage durch das Rast-System. Es ist vormontiert und verdrahtet gemäß VNB TAB. Das Feld bietet ein 1-feldiges Zusatzraum für Kommunikationsgeräte, plombierbar, mit 12 Platzeinheiten auf der Hutschiene und vorbereiteten Öffnungen für Leitungsführungen. Der netzseitige Anschlussraum ist mit Kupfer-Sammelschienen ausgestattet und bietet eine Höhe von 300 mm.

EAN

3250610004531

Marke

Hager

VPE

1 Stück

Preisgruppe

H013

Zählerfelder

Komplettfeld, univers Z, BKE-I, 1 Zählerpl., 5-p. HLAK, H=1050mm, 16mm², 1-feld ZH3ET16

Name: ZH3ET16
Brand: Hager
SKU: ZH3ET16
Price: 681.9 EUR

Preis

681,90 €

/ Stück *

Fachgroßhandel finden

Zubehör
Technische Merkmale
Ökologischer Wert
Downloads
Weitere Produkte
Ausschreibungstext

Kontakt

Datenblatt

Vervollständigen Sie Ihr System

Unverzichtbares Zubehör

Mehr sehen (17)

ZZ35S

Abdeckstreifen, sperrbar, Breite 12 PLE, für NAR-Haube mit 216mm Geräteschlitz

11,00 €/ Stück

S35V

Abdeckstreifen, univers Z, 1000 mm, ohne Markierung

35,10 €/ Stück

KU9S115YE

Y-Leitung, universZ, 1150x200mm, sw/bl, 1 Stecker/2 Buchse, VPE= 1 Stück

97,60 €/ Stück

KU9S115YZ

Y-Leitung, universZ, 1150x200mm, sw/bl, 1 Stecker/2 Buchse, VPE= 10 Stück

975,20 €/ Stück

KU9S20YE

Y-Leitung, universZ, 2 x 200 mm, sw/bl, 1 Stecker/2 Buchse, VPE= 1 Stück

69,30 €/ Stück

KU9S20YZ

Y-Leitung, universZ, 2 x 200 mm, sw/bl, 1 Stecker/2 Buchse, VPE= 10 Stück

692,30 €/ Stück

Zählerfeld 1 Produkte verfügbar
Zubehör/Ersatzteile für Sammelschienen 1 Produkte verfügbar

Technische Merkmale

Höhe

1050 mm
Breite

250 mm
Breite/Dicke Sammelschiene

5 - 5 mm
Höhe Sammelschiene

12 mm

RAL Nummer

9010

Art der Zählerbefestigung

BKE-I / eHZ
Anzahl Zählerplätze <=63 A

1
Anzahl der Leerplätze

0
Anzahl 3-Punkt-Aufnahmen für SG/TRE

0
Anzahl Felder

1
Anzahl Zählerfeld (Einbausatz)

1
Art des Zählerfelds

eHZ
Multimedia Feld Bereich

Ohne

Bemessungsstrom IN

63 A

IP-Klasse (Ingress Protection)

IP00

Anschlussquerschnitt Zählerzugangsleitung

16 - 16 mm²
Anschlussquerschnitt Zählerausgangsleitung

16 - 16 mm²

Polanzahl

5

Ökologischer Wert

Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren

Zertifizierungen und Dokumente

PEP - HCC, UNIVERS N, IP44, PCII, 950mm (English)

PDF

8,09 MB

REACH declaration ZH3ET16

PDF

Hager RoHS Report ZH3ET16

PDF

Downloads

Produktbild

Hinweise zum Verwendungszweck. Wir weisen darauf hin, dass wir Inhaber der Nutzungsrechte des zur Verfügung gestellten Bildmaterials sind. Sie dürfen das zur Verfügung gestellte Material nur entsprechend unserer Nutzungsbedingungen (PDF, 85 KB) verwenden. Sie sind für die Einhaltung der Lizenzbestimmung selbst verantwortlich und können bei Missbrauch haftbar gemacht werden.

Produktbild ZH3ET16

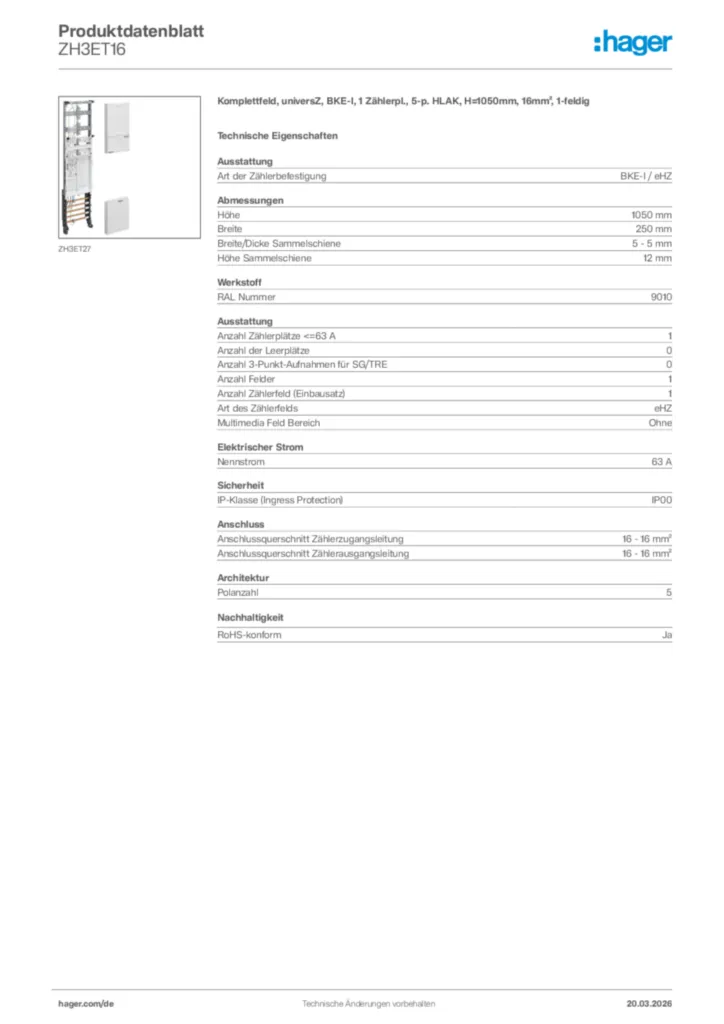

Produktdatenblatt

Hager Produktdatenblatt ZH3ET16

Komplettfeld, universZ, BKE-I, 1 Zählerpl., 5-p. HLAK, H=1050mm, 16mm², 1-feldig

PDF
Montageanleitung

Montageleitung univers Z Innenausbau

Montageanleitung International 2022-11-23

PDF

15,39 MB
Tools & Software

Zählerplatz-Konfigurator ZPlan

Planen Sie Ihre Verteilungen einfach und normgerecht mit ZPlan.

URL
Konformitätserklärung

Konformitätserklärung en-GB 2026-04-27

PDF

653,00 kB

Mehr Downloads

Ausschreibungstext

Komplettfeld, universZ, BKE-I, 1 Zählerpl., 5-p. HLAK, H=1050mm, 16mm², 1-feldig

Komplettfeld / Einbausatz univers Z für eHZ zum Aufbau von Zählerplätzen nach DIN VDE 0603, Schnellmontage im Schrank durch Rast-System, bestückt und verdrahtet nach VNB TAB-Bestimmungen für eHZ- Zählerplätze nach DIN VDE 0603-1 und DIN VDE 0603-2-1.
Anlagenseitiger Anschlussraum: Höhe 300 mm, 2-reihig mit Hutschienen bestückt mit Hauptleitungsabzweigklemmen nach DIN VDE 0603-3-1, 3-oder 5-polig, fingersicher nach DGUV Vorschrift 3 oder bestückt mit: __________ __________ ___________ -Zählerfelder mit integrierter Befestigungs- und Kontaktiereinrichtung (BKE-I) für eHZ zum Einbau von eHZ-Zählertragplatten gemäß DIN VDE 0603-3-2 mit integriertem Zusatzraum (für Kommunikations- und Steuergeräte).
Zusatzraum: 1-feldig, Höhe 150 mm, mit Abdeckung geschlossen, Vorprägungen für 12 PLE, plombierbar, mit Hutschiene 12 PLE, Öffnungen für Leitungsführung.
Netzseitiger Anschlussraum Höhe 300 mm bestückt mit CU-Sammelschienen, 12 x 5 mm, 5-polig oder bestückt mit____________ _________ ___________.

Höhe: 1050 mm
Breite: 250 mm
Breite/Dicke Sammelschiene: 5 - 5 mm
Höhe Sammelschiene: 12 mm
RAL Nummer: 9010
Anzahl Zählerplätze <=63 A: 1
Anzahl der Leerplätze: 0
Anzahl 3-Punkt-Aufnahmen für SG/TRE: 0
Anzahl Felder: 1
Anzahl Zählerfeld (Einbausatz): 1
Art des Zählerfelds: eHZ
Bemessungsstrom IN: 63 A
Anschlussquerschnitt Zählerzugangsleitung: 16 - 16 mm²
Anschlussquerschnitt Zählerausgangsleitung: 16 - 16 mm²

Fabrikat: Hager oder gleichwertig
Artikel: ZH3ET16
gewähltes Fabrikat/Typ: ______________________
liefern, montieren und betriebsfertig anschließen.
