Zählerfelder

Komplettfeld, univers Z, BKE-I, OKK, 1 ZP, 3-p. HLAK, H=1050mm, 16mm², 1-feld ZH3ED16N

Name: ZH3ED16N
Brand: Hager
SKU: ZH3ED16N
Price: 822.3 EUR

Das Komplettfeld univers Z BKE-I für eHZ ermöglicht den Aufbau normkonformer Zählerplätze gemäß DIN VDE 0603. Es bietet eine schnelle Montage durch das Rast-System und ist vorkonfiguriert nach VNB TAB. Ausgestattet mit einem 1-feldigen Zusatzraum und 12 Platzeinheiten auf der Hutschiene, ist es für eHZ-Zählertragplatten nach DIN VDE 0603-3-2 optimiert. Der anlagenseitige Anschlussraum ist 300 mm hoch, 2-reihig und mit Hauptleitungsabzweigklemmen ausgestattet.

EAN

3250610004456

Marke

Hager

VPE

1 Stück

Preisgruppe

H013

Passende Tools

Zählerplatz-Konfigurator ZPlan

Preis

822,30 €

/ Stück *

Fachgroßhandel finden

Zubehör
Technische Merkmale
Ökologischer Wert
Downloads
Weitere Produkte
Ausschreibungstext

Kontakt

Datenblatt

Vervollständigen Sie Ihr System

Unverzichtbares Zubehör

Mehr sehen (18)

ZZ35S

Abdeckstreifen, sperrbar, Breite 12 PLE, für NAR-Haube mit 216mm Geräteschlitz

10,80 €/ Stück

S35V

Abdeckstreifen, univers Z, 1000 mm, ohne Markierung

34,40 €/ Stück

KU9S115YE

Y-Leitung, universZ, 1150x200mm, sw/bl, 1 Stecker/2 Buchse, VPE= 1 Stück

95,50 €/ Stück

KU9S115YZ

Y-Leitung, universZ, 1150x200mm, sw/bl, 1 Stecker/2 Buchse, VPE= 10 Stück

954,20 €/ Stück

KU9S20YE

Y-Leitung, universZ, 2 x 200 mm, sw/bl, 1 Stecker/2 Buchse, VPE= 1 Stück

67,80 €/ Stück

KU9S20YZ

Y-Leitung, universZ, 2 x 200 mm, sw/bl, 1 Stecker/2 Buchse, VPE= 10 Stück

677,40 €/ Stück

Technische Merkmale

Höhe

1050 mm
Breite

250 mm
Breite/Dicke Sammelschiene

5 - 5 mm
Höhe Sammelschiene

12 mm

RAL Nummer

9010

Art der Zählerbefestigung

BKE-I / eHZ
Anzahl Zählerplätze <=63 A

1
Anzahl der Leerplätze

0
Anzahl 3-Punkt-Aufnahmen für SG/TRE

0
Anzahl Felder

1
Anzahl Zählerfeld (Einbausatz)

1
Art des Zählerfelds

eHZ
Multimedia Feld Bereich

Ohne

Nennstrom

63 A

IP-Klasse (Ingress Protection)

IP00

Anschlussquerschnitt Zählerzugangsleitung

16 - 16 mm²
Anschlussquerschnitt Zählerausgangsleitung

16 - 16 mm²

Polanzahl

5

Ökologischer Wert

Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren

RoHS-konform Ja

Zertifizierungen und Dokumente

PEP Dokument en-GB 2025-11-06

PDF

8,09 MB

Hager REACH declaration ZH3ED16N

PDF

RoHS Report ZH3ED16N

PDF

Downloads

Produktbild

Hinweise zum Verwendungszweck. Wir weisen darauf hin, dass wir Inhaber der Nutzungsrechte des zur Verfügung gestellten Bildmaterials sind. Sie dürfen das zur Verfügung gestellte Material nur entsprechend unserer Nutzungsbedingungen (PDF, 85 KB) verwenden. Sie sind für die Einhaltung der Lizenzbestimmung selbst verantwortlich und können bei Missbrauch haftbar gemacht werden.

Produktbild ZH3ED16N

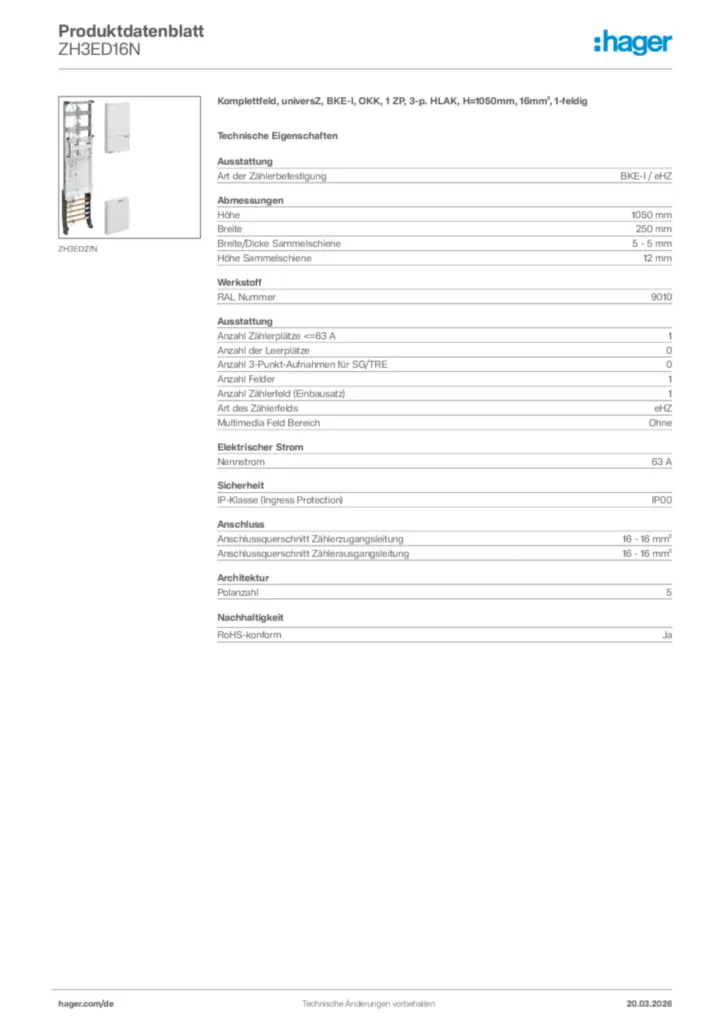

Produktdatenblatt

Hager Produktdatenblatt ZH3ED16N

Komplettfeld, universZ, BKE-I, OKK, 1 ZP, 3-p. HLAK, H=1050mm, 16mm², 1-feldig

PDF
Montageanleitung

Montageleitung univers Z Innenausbau

Montageanleitung International 2022-11-23

PDF

15,39 MB
Tools

Zählerplatz-Konfigurator ZPlan

Planen Sie Ihre Verteilungen einfach und normgerecht mit ZPlan.

URL
Konformitätserklärung

Konformitätserklärung de-DE, en-GB 2025-08-12

PDF

444,52 kB

Mehr Downloads

Ausschreibungstext

Komplettfeld, universZ, BKE-I, OKK, 1 ZP, 3-p. HLAK, H=1050mm, 16mm², 1-feldig

Komplettfeld / Einbausatz univers Z für eHZ zum Aufbau von Zählerplätzen nach DIN VDE 0603, Schnellmontage im Schrank durch Rast-System, bestückt und verdrahtet nach VNB TAB-Bestimmungen für eHZ- Zählerplätze nach DIN VDE 0603-1 und DIN VDE 0603-2-1.
Anlagenseitiger Anschlussraum: Höhe 300 mm, 2-reihig mit Hutschienen bestückt mit Hauptleitungsabzweigklemmen nach DIN VDE 0603-3-1, 3-oder 5-polig, fingersicher nach DGUV Vorschrift 3 oder bestückt mit: __________ __________ ___________ -Zählerfelder mit integrierter Befestigungs- und Kontaktiereinrichtung (BKE-I) für eHZ zum Einbau von eHZ-Zählertragplatten gemäß DIN VDE 0603-3-2 mit integriertem Zusatzraum (für Kommunikations- und Steuergeräte).
Zusatzraum: 1-feldig, Höhe 150 mm, mit Abdeckung geschlossen, Vorprägungen für 12 PLE, plombierbar, mit Hutschiene 12 PLE, Öffnungen für Leitungsführung.
Netzseitiger Anschlussraum Höhe 300 mm bestückt mit CU-Sammelschienen, 12 x 5 mm, 5-polig oder bestückt mit____________ _________ ___________.

Höhe: 1050 mm
Breite: 250 mm
Breite/Dicke Sammelschiene: 5 - 5 mm
Höhe Sammelschiene: 12 mm
RAL Nummer: 9010
Anzahl Zählerplätze <=63 A: 1
Anzahl der Leerplätze: 0
Anzahl 3-Punkt-Aufnahmen für SG/TRE: 0
Anzahl Felder: 1
Anzahl Zählerfeld (Einbausatz): 1
Art des Zählerfelds: eHZ
Nennstrom: 63 A
Anschlussquerschnitt Zählerzugangsleitung: 16 - 16 mm²
Anschlussquerschnitt Zählerausgangsleitung: 16 - 16 mm²

Fabrikat : Hager oder gleichwertig
Artikel : ZH3ED16N
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.

Kopieren oder exportieren GAEB, HTML, PDF, DOC, ÖNORM, ...

Kopiert!

Exportieren
