Komplettschrank,universZ,1ZP,SG,VT7,1100x800x205mm,SKII,IP54,2-f.,Ausf. Lux ZB33WL16

EAN
3250617627016
Marke
Hager
VPE
1 Stück
Preisgruppe
H014
Passende Tools
  • Hagerplan - Der Ausschreibungstextkonfigurator
Preis
1.874,10 €
/ Stück *
1.874,10 €
/ Stück *
Fachgroßhandel finden

Um Zugang zum Shop zu erhalten, müssen Sie mit Ihrem MyHager-Konto eingeloggt sein.

Einer Liste hinzufügen
Einer Liste hinzufügen

Melden Sie sich an, um eine Produktliste zu erstellen

Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein

Ein Konto erstellen Anmelden

Wählen Sie Ihren Fachgroßhandel

Wählen Sie Ihren Händler aus, um auf Ihre professionellen Preise zuzugreifen und online einzukaufen

Dieses Produkt unterliegt regional abhängigen Spezifikationen der jeweils zuständigen Netzbetreiber und muss eventuell durch weiteres Zubehör ergänzt werden.

Zur sicheren und TAB-konformen Planung Ihrer Zähleranlage nutzen Sie bitte unsere Planungssoftware ZPlan, unsere Zählerplatzlisten oder wenden sich an unser regionales Technisches Service Center.

Erfahren Sie mehr zur digitalen Montageanleitung
https://manual.hager.com/

Komplettschrank,universZ,1ZP,SG,VT7,1100x800x205mm,SKII,IP54,2-f.,Ausf. Lux

ZB33WL16

  • Zubehör
  • Technische Merkmale
  • Ökologischer Wert
  • Downloads
  • Weitere Produkte
Kontakt
Datenblatt

Vervollständigen Sie Ihr System

Optionales Zubehör

  • Kabel­rück­hal­te­klammer 2 Produkte verfügbar
  • Ends­tück 2 Produkte verfügbar
  • Verdrah­tungs­kanal 8 Produkte verfügbar
  • Zubehör für Sammelschienen 3 Produkte verfügbar
  • Kompo­nenten für Verdrah­tung, Kabe­l­ein­füh­rung und Kabel­be­fes­ti­gung 1 Produkte verfügbar
  • Zube­hör/Er­satz­teile für elek­tri­sche Siche­run­gen/­Si­che­rungs­halter 2 Produkte verfügbar

Optionales Zubehör

  • Kabel­rück­hal­te­klammer
  • Ends­tück
  • Verdrah­tungs­kanal
  • Zubehör für Sammelschienen
  • Kompo­nenten für Verdrah­tung, Kabe­l­ein­füh­rung und Kabel­be­fes­ti­gung
  • Zube­hör/Er­satz­teile für elek­tri­sche Siche­run­gen/­Si­che­rungs­halter
  • KU9K10H

    S-Klammern, univers Z, Befestigung an BKE-AZ, Kabelmanagement, 40 Stück
    37,30 €  / Stück*
  • KU9K11H

    U-Klammern, univers Z, Befestigung an Zählerkreuz, Kabelmanagement, 40 Stück
    37,70 €  / Stück*
  • KU9K12H

    Leitungseinführungsstück, univers Z, für Kabelmanagement Zählerplatz, 40 Stück
    25,10 €  / Stück*
  • KU9K13H

    Verschlußschieber, univers Z, für Kabelmanagement Zählerplatz, 40 Stück
    25,10 €  / Stück*
  • KU9K43HES

    Komplettset, univers Z, 1 x Kanal 450x30mm, und alle Zubehöre
    12,80 €  / Stück*
  • KU9K43HW

    Kanal, univers Z, 450x30 mm, mit Deckel, Befestigungsschrauben, 1 Set=20 Stück
    130,50 €  / Stück*
  • KU9K46HES

    Komplettset, univers Z, 1 x Kanal 450x60mm, und alle Zubehöre
    14,70 €  / Stück*
  • KU9K46HW

    Kanal, univers Z, 450x60 mm, mit Deckel, Befestigungsschrauben, 1 Set20 Stück
    171,40 €  / Stück*
  • KU9K73HES

    Komplettset, univers Z, 1 x Kanal 750x30mm, und alle Zubehöre
    17,40 €  / Stück*
  • KU9K73HW

    Kanal, univers Z, 750x30 mm, mit Deckel, Befestigungsschrauben, 1 Set20 Stück
    224,30 €  / Stück*
  • KU9K76HES

    Komplettset, univers Z, 1 x Kanal 750x60mm, und alle Zubehöre
    19,70 €  / Stück*
  • KU9K76HW

    Kanal, univers Z, 750x60 mm, mit Deckel, Befestigungsschrauben, 1 Set=20 Stück
    264,60 €  / Stück*
  • Y12ST

    Bestückungspaket, universZ, für SG-Platz, für Sa.-schienen, Spg.-versorgung mit LS
    90,80 €  / Stück*
  • ZY3TR

    Bestückungspaket, universZ, für SG-Platz für Sa.-schienen, Spg.-versorg.mit DII
    68,60 €  / Stück*
  • ZY3XL

    Bestückungspaket, universZ, für SG-Platz für Sa.-schienen, Spg.-versorg. mit D01
    79,70 €  / Stück*
  • R10H

    Isolierhütchen, univers Z, für Leitungsenden, VPE=12 Stück, für NYAF 10-16 mm²
    10,10 €  / Stück*
  • KU9S10HE

    Sicherungsbox 1A, 230V, 25kA, 2-polig, steckbar auf Hutschiene
    39,60 €  / Stück*
  • KU9S10HZ

    Sicherungsbox (10x), 1A, 230V, 25kA, 2-polig, steckbar auf Hutschiene
    395,10 €  / Stück*

Technische Merkmale

Abmes­sungen
  • Höhe
    1100 mm
  • Breite
    800 mm
  • Tiefe
    205 mm
  • Brei­te/­Dicke Sammelschiene
    5 - 5 mm
  • Höhe Sammelschiene
    12 mm
Ausstat­tung
  • Anzahl Felder
    3
  • Anzahl Zähler­plätze <=63 A
    1
  • Anzahl Zähler­plätze >=80 A
    0
  • Anzahl der Leer­plätze
    0
  • Anzahl Zähler­feld (Ein­bau­satz)
    2
  • Anzahl 3-Punk­t-­Auf­nahmen für SG/TRE
    1
  • Anzahl Reihen
    7
  • Multi­media Feld Bereich
    Ohne
  • Anzahl Sammelschie­nen­durch­füh­rungen
    0
Sicherheit
  • IP-Klasse (Ingress Protec­tion)
    IP54
  • Schutz­klasse
    Schutz­klasse II
Konnek­ti­vität
  • Monta­geart
    Aufputz
Abde­ckung, Tür
  • Anzahl Schrank­türen
    2
  • Anzahl der Schlösser
    1
  • Ausfüh­rung des Hand­griffes
    Klapp­griff mit Vorreiber
Werk­stoff
  • Farbe
    Rein­weiß
  • RAL Nummer
    9010
Netz­form
  • Netz­form
    TN-S
Kapa­zität
  • Anzahl Vertei­ler­feld
    1
Anschluss
  • Anord­nung PE/N-Klemme im Vertei­ler­feld
    Hori­zontal
  • Anschluss-/­Ste­ckertyp
    Sammelschiene, Klemme
Archi­tektur
  • Polan­zahl
    5

Ökologischer Wert

Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren

RoHS-konform Ja

Zertifizierungen und Dokumente

PEP Dokument en-GB 2025-11-06
PDF
8,09 MB
Hager REACH declaration ZB33WL16
PDF
RoHS Report ZB33WL16
PDF

Downloads

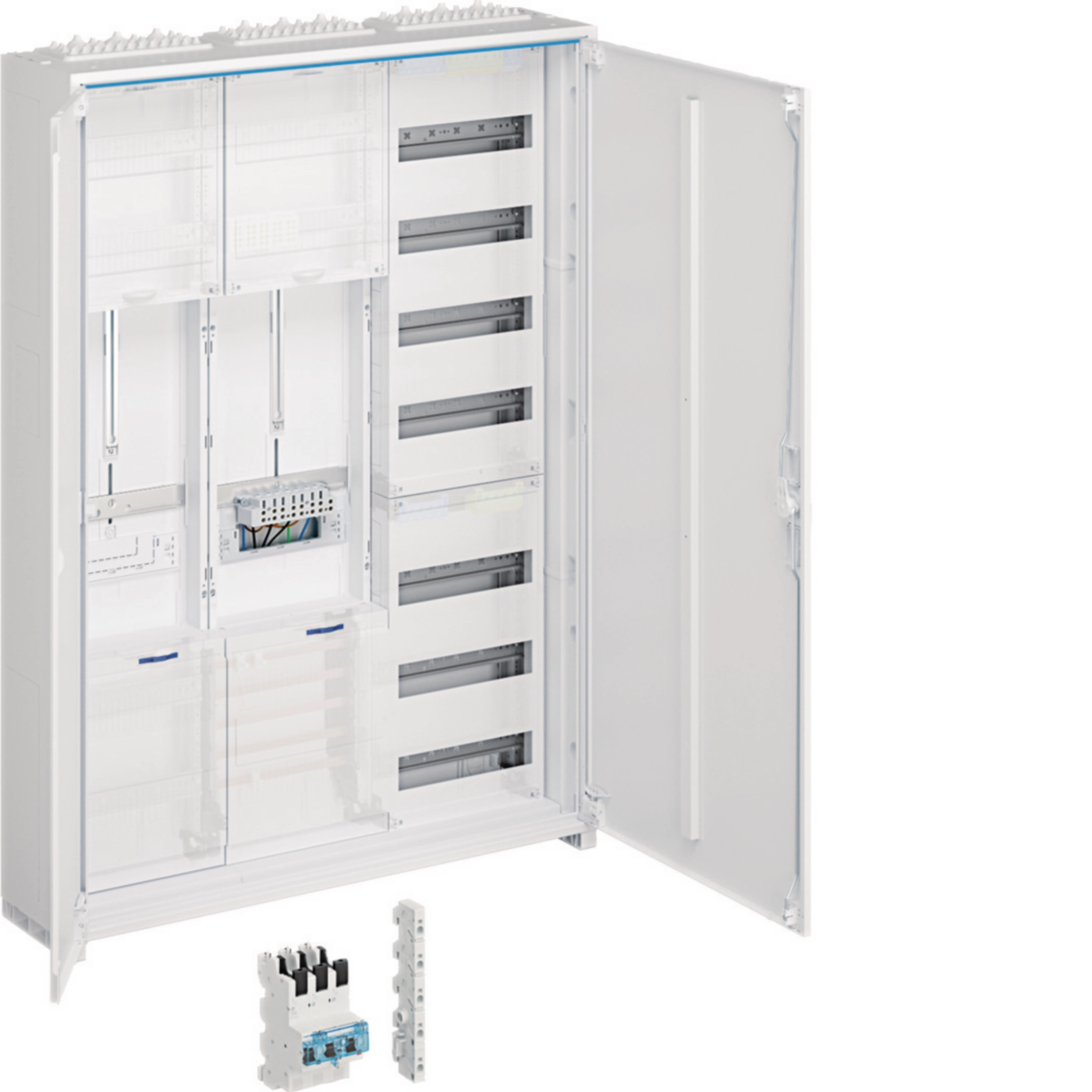

  • Produktbild

    Hinweise zum Verwendungszweck. Wir weisen darauf hin, dass wir Inhaber der Nutzungsrechte des zur Verfügung gestellten Bildmaterials sind. Sie dürfen das zur Verfügung gestellte Material nur entsprechend unserer Nutzungsbedingungen (PDF, 85 KB) verwenden. Sie sind für die Einhaltung der Lizenzbestimmung selbst verantwortlich und können bei Missbrauch haftbar gemacht werden.

    Bild ZB33WL16 | Hager Deutschland

    Produktbild ZB33WL16

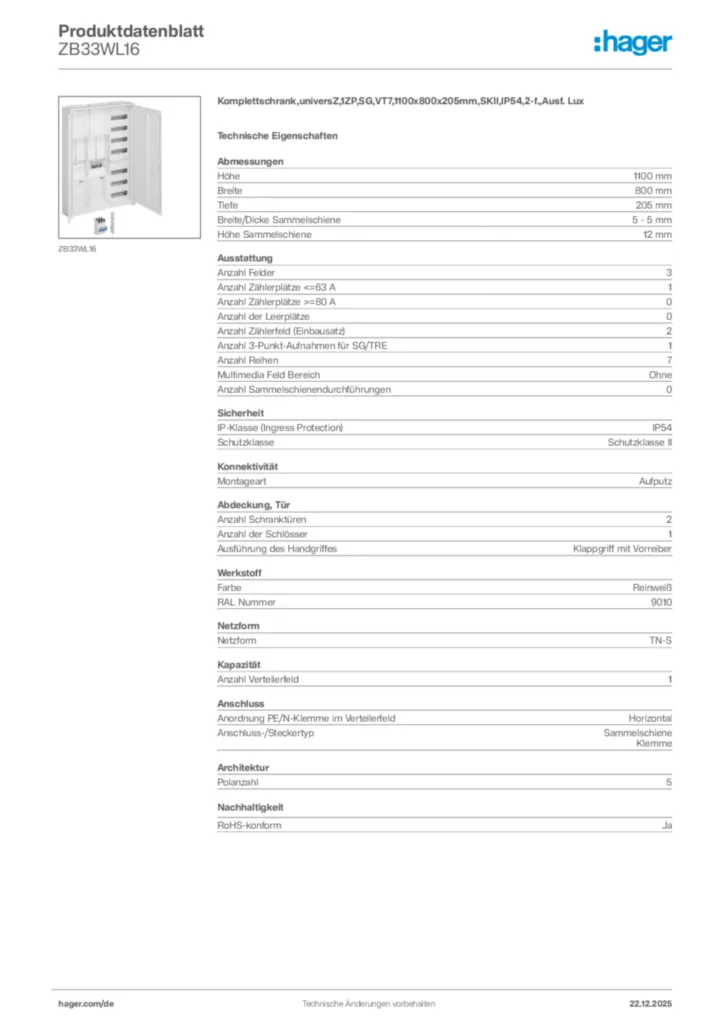

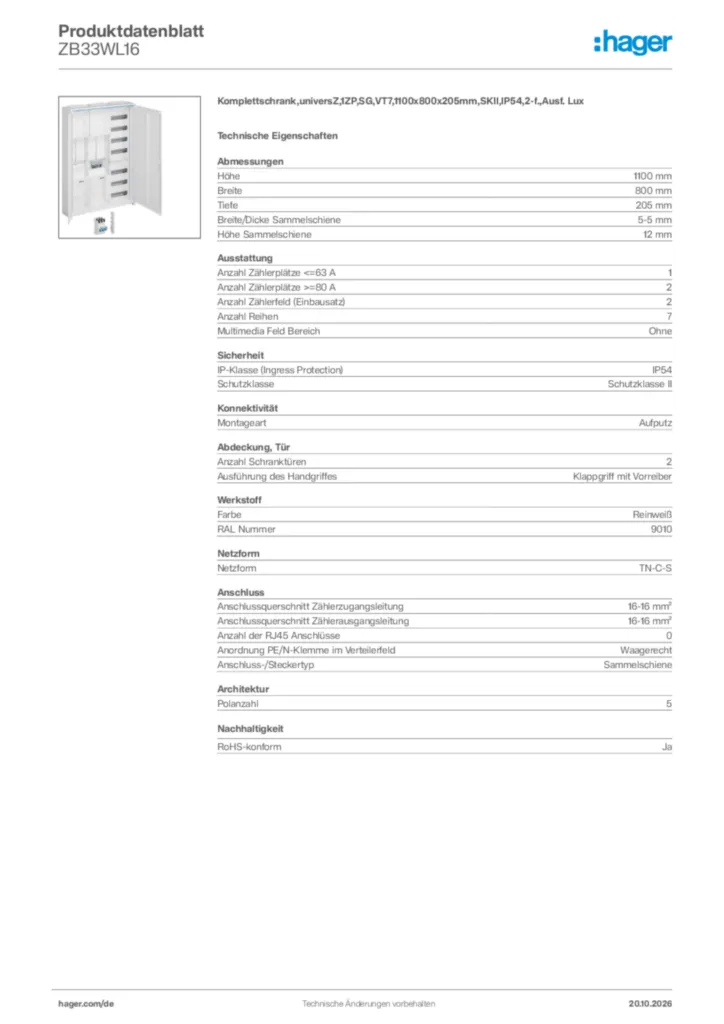

  • Produktdatenblatt

    Bild Hager Produktdatenblatt ZB33WL16 | Hager Deutschland

    Hager Produktdatenblatt ZB33WL16

    Komplettschrank,universZ,1ZP,SG,VT7,1100x800x205mm,SKII,IP54,2-f.,Ausf. Lux

    PDF

  • Bedienungsanleitung

    Bild Montageanleitung für FPxx, FWxx, FZxx, ZBxx, ZHxx, ZKxx, ZLxx, ZPxx, ZQxx, ZSxx, ZWxx - Schränke, Feldverteiler, Zählerverteiler (Stand: 03.2015) | Hager Deutschland

    Montageanleitung für FPxx, FWxx, FZxx, ZBxx, ZHxx, ZKxx, ZLxx, ZPxx, ZQxx, ZSxx, ZWxx - Schränke, Feldverteiler, Zählerverteiler (Stand: 03.2015)

    Zählerschrankgehäuse

    PDF
    3,08 MB
    Bild Montageanleitung für QC-Steckklemme | Hager Deutschland

    Montageanleitung für QC-Steckklemme

    PE/N-Klemme

    PDF
    673,51 kB

  • Montageanleitung

    Bild Montageanleitung für FWxx, FZxx, KNxx, UZxx, VAxx, VExx, VHxx, VUxx, VZxx, ZBxx, ZExx, ZHxx, ZKxx, ZLxx, ZSxx, ZUxx, ZZxx - Feldverteiler, Träger, Quick-Connectklemmen, Schränke, Einbausätze, Verteilerfelder, Umrüstpakete (Stand: 09.2009) | Hager Deutschland

    Montageanleitung für FWxx, FZxx, KNxx, UZxx, VAxx, VExx, VHxx, VUxx, VZxx, ZBxx, ZExx, ZHxx, ZKxx, ZLxx, ZSxx, ZUxx, ZZxx - Feldverteiler, Träger, Quick-Connectklemmen, Schränke, Einbausätze, Verteilerfelder, Umrüstpakete (Stand: 09.2009)

    QuickConnect PE/N-Klemme

    PDF
    608,90 kB
    Bild Montageleitung univers Z Innenausbau | Hager Deutschland

    Montageleitung univers Z Innenausbau

    Montageanleitung International 2022-11-23

    PDF
    15,39 MB

  • Tools

    Bild Hagerplan - Der Ausschreibungstextkonfigurator | Hager Deutschland

    Hagerplan - Der Ausschreibungstextkonfigurator

    Ausschreiben leicht gemacht

    URL

  • Konformitätserklärung

    Bild Konformitätserklärung de-DE, en-GB 2025-08-12 | Hager Deutschland

    Konformitätserklärung de-DE, en-GB 2025-08-12

    PDF
    444,52 kB
Mehr Downloads

Weitere Produkte zu diesem System

    5
  • 1
    ZB312U1LS - Komplettschrank, univers Z, 1 Zählerplatz, 3P., H=1100mm, 1-feldig, ESA
    ZB312U1LS
    Komplettschrank, univers Z, 1 Zählerplatz, 3P., H=1100mm, 1-feldig, ESA
    Preis
    1.338,30 €
    / Stück *
    1.338,30 €
    / Stück *
  • 2
    ZB313M1N - Komplettschrank univers Z 1100x300x205 mm 1Zählerplatz SKII, IP44 1-feld
    ZB313M1N
    Komplettschrank universZ 1100x300x205mm 1Zählerplatz SKII, IP44 1-feld
    Preis
    1.108,70 €
    / Stück *
    1.108,70 €
    / Stück *
  • 3
    ZB313M1NT - Komplettschrank universZ 1100x300x205mm 1Zählerplatz SKII, IP44 1-feld
    ZB313M1NT
    Komplettschrank universZ 1100x300x205mm 1Zählerplatz SKII, IP44 1-feld
    Preis
    1.143,40 €
    / Stück *
    1.143,40 €
    / Stück *
  • 4
    ZB313T1 - Komplettschrank univers Z, 1 Zählerplatz 1-feldig, 3-pol., IP44 SK II, H=1100mm
    ZB313T1
    Komplettschrank, univers Z, 1 Zählerplatz, 3P., H=1100mm, 1-feldig
    Preis
    1.057,60 €
    / Stück *
    1.057,60 €
    / Stück *
  • 5
    ZB31ET21W1 - Komplettschrank, univers Z, 1 Zählerplatz, BKE-I, H=1100 mm, 1-feldig
    ZB31ET21W1
    Komplettschrank, univers Z, 1 Zählerplatz, BKE-I, H=1100mm, 1-feld.,
    Preis
    1.096,00 €
    / Stück *
    1.096,00 €
    / Stück *
Bild Technische Fragen? | Hager Deutschland

Technische Fragen?

Die technische Anwendungsberatung hilft Ihnen persönlich rund um Themen der Installationsverteilungen und Schalt-/Schutzgeräte weiter.

06842 945-9701
Bild ZPlan | Hager Deutschland

ZPlan

Mo­bi­le Pla­nung ei­ner Zäh­ler­platz­an­la­ge vor Ort. TAB-konform in jeder Stadt Deutsch­lands.

Zu ZPlan
*Irrtümer und technische Änderungen vorbehalten | Unverbindliche Preisempfehlung zzgl. MwSt.
