Anschlusssäule für Baustellenanschluss, mit Doppelschließung, Gebiet Westnetz ZAN142PV8-2
EAN
3250611072904
Marke
Hager
VPE
1 Stück
Preisgruppe
H081
Passende Tools
Preis
776,50 €
/ Stück
*
Melden Sie sich an, um eine Produktliste zu erstellen
Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein
Vervollständigen Sie Ihr System
Optionales Zubehör
-
Schließsystem 4 Produkte verfügbar -
Oberteil/Dach für Gehäuse 2 Produkte verfügbar -
Zubehör 6 Produkte verfügbar -
Schlüssel für Gehäuse/Schränke 1 Produkte verfügbar
Vervollständigen Sie Ihr System
-
ZAY49439
Schlossklappe für Türen und Deckel, Ersatzteil, Baureihe 115/135/142/162/HAK
18,70 € / Stück* -
ZAY50994Profilhalbzylinder, Zubehör, mit 2 Schlüsseln
27,70 € / Stück* -
ZAY78501Türschloss, Einfachschließung, Zubehör für ZAL142/162/115/135
24,40 € / Stück* -
ZAY78502Türschloss, Doppelschließung, Zubehör für ZAL142/162/115/135
105,70 € / Stück*
-
ZAY90266
Bodenrost, Zubehör, aus Stahlblech, für Baureihe 142/162
152,50 € / Stück* -
ZAY90267Bodenrost, Zubehör, aus Stahlblech, für Baureihe 115/135
149,40 € / Stück*
-
ZAY49468
Profilhalbzylinder mit 4-Kant, VPE = 1 Stück
85,70 € / Stück* -
ZAY95000Satz V-Klemmen für HAK K12, Set aus 5 V-Klemmen
53,00 € / Stück* -
ZAY95029Satz Doppel-V-Klemmen für HAK K12, Set aus 4 Doppel-V-Klemmen
90,20 € / Stück* -
ZAY95075Sockelfüller, Zubehör, 25 L Sack, zur Reduzierung der Schwitzwasserbildung
43,80 € / Stück* -
ZAY95148Zugangsklemmen für HAK K3/K4, Set aus 4 V-Klemmen
38,10 € / Stück* -
ZAY95183Abgangsklemmen für HAK K3/K4, Set aus 6 Flachrahmenklemmen
49,40 € / Stück*
-
ZAY50995
Satz mit 2 Schlüsseln, Zubehör, für ZAY50994
20,20 € / Stück*

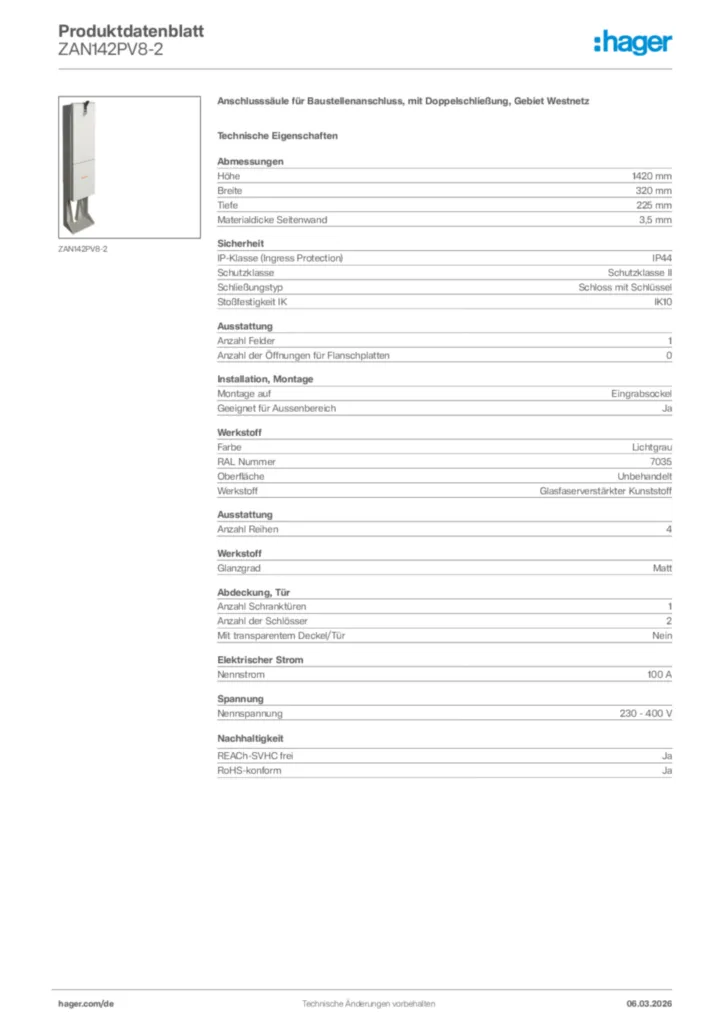

Technische Merkmale
Abmessungen
-
Höhe1420 mm
-
Breite320 mm
-
Tiefe225 mm
-
Materialdicke Seitenwand3,5 mm
Sicherheit
-
IP-Klasse (Ingress Protection)IP44
-
SchutzklasseSchutzklasse II
-
SchließungstypSchloss mit Schlüssel
-
Stoßfestigkeit IKIK10
Ausstattung
-
Anzahl Felder1
-
Anzahl der Öffnungen für Flanschplatten0
-
Anzahl Reihen4
Installation, Montage
-
Montage aufEingrabsockel
-
Geeignet für AußenbereichJa
Werkstoff
-
FarbeLichtgrau
-
RAL Nummer7035
-
OberflächeUnbehandelt
-
WerkstoffGlasfaserverstärkter Kunststoff
-
GlanzgradMatt
Abdeckung, Tür
-
Anzahl Schranktüren1
-
Anzahl der Schlösser2
-
Mit transparentem Deckel/TürNein
Elektrischer Strom
-
Nennstrom100 A
Spannung
-
Nennspannung230 - 400 V
Ökologischer Wert
Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren
Zertifizierungen und Dokumente
Downloads
-
Produktbild
Hinweise zum Verwendungszweck. Wir weisen darauf hin, dass wir Inhaber der Nutzungsrechte des zur Verfügung gestellten Bildmaterials sind. Sie dürfen das zur Verfügung gestellte Material nur entsprechend unserer Nutzungsbedingungen (PDF, 85 KB) verwenden. Sie sind für die Einhaltung der Lizenzbestimmung selbst verantwortlich und können bei Missbrauch haftbar gemacht werden.
Produktbild ZAN142PV8-2
-
Bedienungsanleitung
Montageanleitung für ZAFxx, ZAKxx, ZALxx, ZAN1xx, ZASxx - Verteilerschränke, Verteilersäulen (DE, Stand: 11.2015)
Bedienungsanleitung de-DE 2020-01-01
PDF9,15 kB
Montageanleitung für ZAN142PV8-2 - Anschlusssäule für Baustellenanschluss, mit Doppelschließung, Gebiet Westnetz (DE, Stand: 04.2016)
Bedienungsanleitung de-DE 2016-04-18
PDF142,17 kB
Montageanleitung für ZAY95075 - Sockelfüller, Zubehör
Bedienungsanleitung de-DE 2022-02-01
PDF150,99 kB -
Katalog
Strom im Freien
Katalogauszug Februar 2022 (22DE0048)
PDF22,53 MB -
Technische Beilage (single-product)
Technischer Anhang - Strom im Freien
Lizenznehmer: Hager Vertriebsgesellschaft mbH & Co. KG,
uneingeschr��nkt lizenzfreiPDF1,74 MB -
Tools
Hagerplan - Der Ausschreibungstextkonfigurator
Ausschreiben leicht gemacht
URL
Mehr Downloads
Weitere Produkte zu diesem System
-
5
-
1
ZB21SDSteigleitungsschrank, IP44, SKII, 950x300x205mm, 72 Platzeinheiten, univers ZPreis884,40 €/ Stück * -
2
ZB011BAnschlussschrank, univers Z, 500x300x205mm, IP44, seitl. für Sammelschienen 40mmPreis723,00 €/ Stück * -
3
ZB011CAnschlussschrank, univers Z, seitlich für SPAxxxZ, mit VerbindungsmaterialPreis606,10 €/ Stück * -
4
ZB011DAnschlussschrank, univers Z, seitlich mit SPD und VerbindungsmaterialPreis1.170,00 €/ Stück * -
5
FZ441BVerbindungssatz, univers, vertikal, für Schrank 1-feldrig T:160/205mmPreis26,30 €/ Stück *
Ausschreibungstext
Anschlusssäule für Baustellenanschluss, mit Doppelschließung, Gebiet Westnetz
Anschlusssäule für Baustellenanschluss aus Polyester, Schutzart IP 44, mit Eingrabsockel, Eingrabtiefe ca. 600 mm, aus glasfaserverstärktes Polyester FS 833.5 nach DIN EN 14598 mit Recyclat. Profiliertes Gehäuse im Rippendesign. Aushängbare Stecktür mit Doppelschließung. 1 x Montagevorrichtung für die Befestigung von Kabel-Hausanschlusskasten (KH00), 1 x Kabelbefestigungsschiene, Sockelfüller zur Reduzierung der inneren Betauung beigelegt.
Höhe: 1420 mm
Breite: 320 mm
Tiefe: 225 mm
Schutzart IP: IP44
Schutzklasse: Schutzklasse II
Schließungstyp: Schloss mit Schlüssel
Anzahl Felder: 1
Montage auf: Eingrabsockel
Farbe: Lichtgrau
RAL Nummer: 7035
Anzahl Schranktüren: 1
Anzahl der Schlösser: 2
Fabrikat : Hager oder gleichwertig
Artikel : ZAN142PV8-2
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
Anschlusssäule für Baustellenanschluss aus Polyester, Schutzart IP 44, mit Eingrabsockel, Eingrabtiefe ca. 600 mm, aus glasfaserverstärktes Polyester FS 833.5 nach DIN EN 14598 mit Recyclat. Profiliertes Gehäuse im Rippendesign. Aushängbare Stecktür mit Doppelschließung. 1 x Montagevorrichtung für die Befestigung von Kabel-Hausanschlusskasten (KH00), 1 x Kabelbefestigungsschiene, Sockelfüller zur Reduzierung der inneren Betauung beigelegt.
Höhe: 1420 mm
Breite: 320 mm
Tiefe: 225 mm
Schutzart IP: IP44
Schutzklasse: Schutzklasse II
Schließungstyp: Schloss mit Schlüssel
Anzahl Felder: 1
Montage auf: Eingrabsockel
Farbe: Lichtgrau
RAL Nummer: 7035
Anzahl Schranktüren: 1
Anzahl der Schlösser: 2
Fabrikat : Hager oder gleichwertig
Artikel : ZAN142PV8-2
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
