Festplatzverteilerschrank, KVS, Größe 2, mobil, mit Sammelschienensystem ZAF102B
Melden Sie sich an, um eine Produktliste zu erstellen
Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein
Preis auf Anfrage
Auslaufprodukt: bitte wenden Sie sich für Verfügbarkeit und Lieferzeit an Ihren Elektro-Fachgroßhändler
Wählen Sie Ihren Fachgroßhandel
Wählen Sie Ihren Händler aus, um auf Ihre professionellen Preise zuzugreifen und online einzukaufen
Vervollständigen Sie Ihr System
Unverzichtbares Zubehör
Optionales Zubehör
-
CEE-Steckdosen-Kombination 125 A 5 Produkte verfügbar -
Zubehör 5 Produkte verfügbar -
Sockelleisten 1 Produkte verfügbar -
Zubehör/Ersatzteile für Sammelschienen 2 Produkte verfügbar -
Plantasche 1 Produkte verfügbar -
Schließsystem 1 Produkte verfügbar
Optionales Zubehör
-
ZAH001L
Steckdosenleiste, KVS, 2 x CEE 32A, 5-polig
1.382,20 € / Stück* -
ZAH002LSteckdosenleiste, KVS, 2 x CEE 16A, 5-polig
1.219,60 € / Stück* -
ZAH005LSteckdosenleiste, KVS, 4 x Steckdose mit Schutzkontakt
1.329,30 € / Stück* -
ZAH014LSteckdosenleiste, KVS, CEE 32A 5p, CEE 16 A 5p, 1 x D02-Sicherungssockel
1.313,30 € / Stück* -
ZAH013LVerteilerleiste, KVS, 3 Hutschienen à 4.5 TE, 1 x D02-Sicherungssockel 3-polig
601,80 € / Stück*
-
ZAY55517
Schaltschrankheizung, Zubehör, 120 - 240 VAC, 50 W, thermostatisch gesteuert
259,70 € / Stück* -
ZAY44630Schalenklemme, Zubehör, mit Anschlusschraube M12 x 55
18,50 € / Stück* -
ZAY44631Doppel-Schalenklemme mit Anschlussschraube M12x55
25,20 € / Stück* -
ZAY69993Direktanschluss V-Klemme 240qmm se für AL + CU-Leiter 35-185qmm sm
29,30 € / Stück* -
ZAY98536Schaltschrankheizung, Zubehör, 120-240VAC, 50W, mit Thermostat und Vorsicherung
461,80 € / Stück*
-
ZAY47902
Abdeckung Kabelauslass, Zubehör, Festplatzsockel Größe 2
258,90 € / Stück*
-
FZ818
Plantasche, Kunststoff, DIN A4, selbstklebend
35,00 € / Stück*
-
ZAY50994
Profilhalbzylinder, Zubehör, mit 2 Schlüsseln
28,30 € / Stück*
-
ZAY69846Türöffnungsbegrenzer, Zubehör
60,70 € / Stück*
Technische Merkmale
Abmessungen
-
Höhe1430 mm
-
Breite1110 mm
-
Tiefe315 mm
Frequenz
-
Frequenz50 - 50 Hz
Installation, Montage
-
Geeignet für AussenbereichJa
Ausstattung
-
Mit MontageplatteNein
-
Mit SammelschieneJa
-
Mit StandfußJa
Werkstoff
-
RAL Nummer7035
-
WerkstoffGlasfaserverstärkter Kunststoff
Sicherheit
-
IP-Klasse (Ingress Protection)IP44
-
SchutzklasseSchutzklasse II
Abdeckung, Tür
-
Ausführung des HandgriffesSchwenkhebelgriff
-
Anzahl Schranktüren2
-
Anzahl der Schlösser2
Konnektivität
-
Montageartteilversenkt
Architektur
-
Polanzahl5
Spannung
-
Nennspannung230 - 400 V
Downloads
-
Produktbild
Hinweise zum Verwendungszweck. Wir weisen darauf hin, dass wir Inhaber der Nutzungsrechte des zur Verfügung gestellten Bildmaterials sind. Sie dürfen das zur Verfügung gestellte Material nur entsprechend unserer Nutzungsbedingungen (PDF, 85 KB) verwenden. Sie sind für die Einhaltung der Lizenzbestimmung selbst verantwortlich und können bei Missbrauch haftbar gemacht werden.

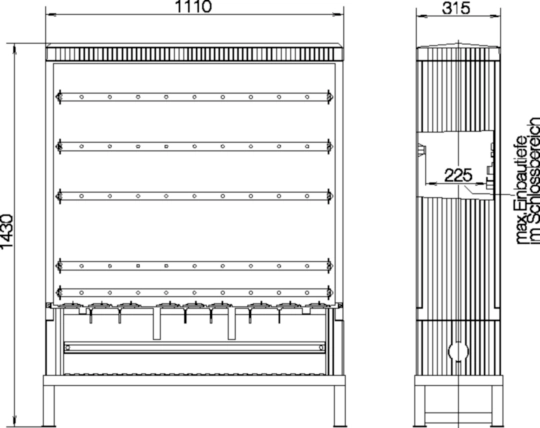

Produktbild ZAF102B
-
Produktdatenblatt

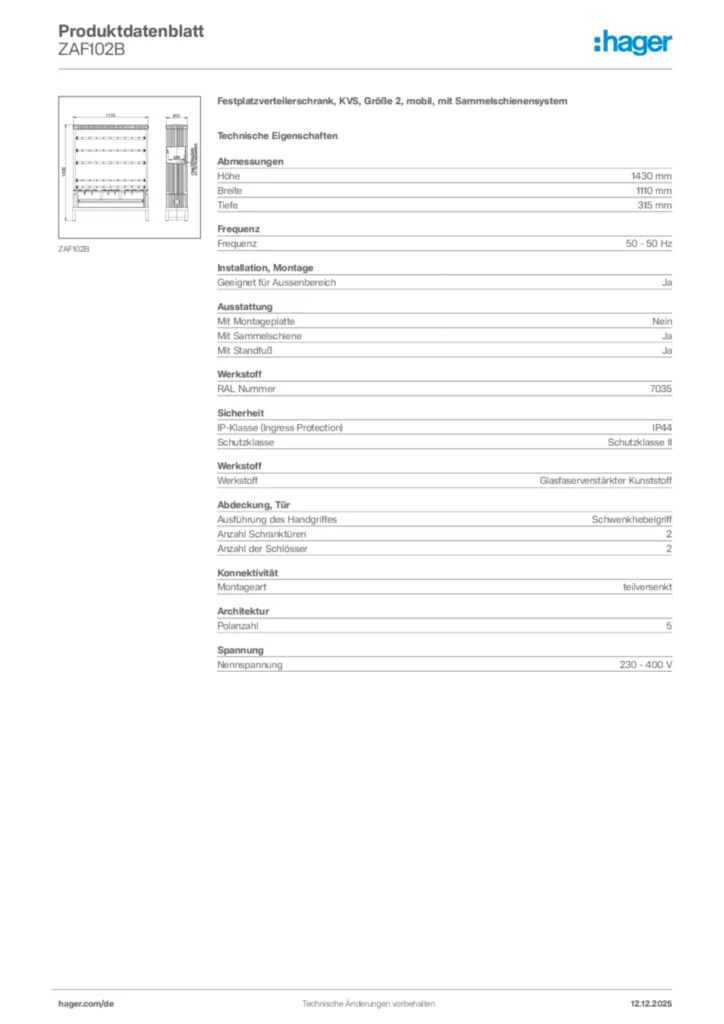

Hager Produktdatenblatt ZAF102B
Festplatzverteilerschrank, KVS, Größe 2, mobil, mit Sammelschienensystem
PDF -
Bedienungsanleitung
Montageanleitung Schließvorrichtung für 2 Profilhalbzylinder
Bedienungsanleitung de-DE 2016-04-25
PDF192,95 kB
Montageanleitung für ZABxx, ZAF1xx, ZAKxx, ZALxx, ZASxx, ZAY7xx - Schränke, Anschlusssäulen (DE, Stand: 04.2016)
Bedienungsanleitung de-DE 2016-04-05
PDF92,25 kB
Montageanleitung für ZAF100A, ZAK080GA, ZAK100GA, ZAL080, ZAL100 - Kabelverteilerschränke, Festplatzverteilerschränke (DE, Stand: 11.2015)
Bedienungsanleitung de-DE 2015-11-05
PDF97,85 kB
Montageanleitung für ZAF100A, ZAY69846 - Festplatzverteilerschrank, KVS, mit Sammelschienensystem, Zubehör (DE, Stand: 11.2015)
Bedienungsanleitung de-DE 2015-11-06
PDF775,25 kB
Montageanleitung für ZAFxx, ZAKxx, ZALxx, ZAN1xx, ZASxx - Verteilerschränke, Verteilersäulen (DE, Stand: 11.2015)
Bedienungsanleitung de-DE 2020-01-01
PDF9,15 kB
Montageanleitung für ZAX008 - Festplatzsockel, KVS (DE, Stand: 11.2015)
Bedienungsanleitung International 2020-01-01
PDF288,53 kB
Montageanleitung für ZAY95075 - Sockelfüller, Zubehör
Bedienungsanleitung de-DE 2022-02-01
PDF150,99 kB -
Montageanleitung
Montageanleitung für Türgriff KVS/ZAS
Montageanleitung International 2020-01-01
PDF628,68 kB
