Ladestation / Wallbox Witty Park, 2 x 22kW, 3-phasig, 2 Schuko-Ladesteckdosen XEV653C
Die Wallbox Witty Park, eine Wandladestation für Elektroautos, bietet zwei Ladeanschlüsse mit jeweils 22 Kilowatt und 3-Phasen-Anschluss. Zusätzlich verfügt sie über zwei Schuko-Steckdosen. Ideal für das gleichzeitige Laden mehrerer Fahrzeuge. Geeignet für den Einsatz im privaten und halböffentlichen Bereich.
EAN
4012740897433
Marke
Hager
VPE
1 Stück
Preisgruppe
X022
Passende Tools
Preis
3.983,40 €
/ Stück
*
Melden Sie sich an, um eine Produktliste zu erstellen
Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein
Vervollständigen Sie Ihr System
Optionales Zubehör
-
Zubehör/Ersatzteile für E-Mobility 5 Produkte verfügbar -
Verteilerschaltuhr digital für Reiheneinbau 1 Produkte verfügbar -
Aufladesteuerung 1 Produkte verfügbar -
Zubehör/Ersatzteile für Batterie/Akku/Ladegerät 5 Produkte verfügbar
Vervollständigen Sie Ihr System
-
XEV426
Standsäule eckig für Ladestation witty park, einfach bestückbar, Farbe anthrazit
562,40 € / Stück* -
XEV428Bodensockel für Standsäule XEVA426
152,30 € / Stück* -
XEVA400Ladest. Zubehör Set 20 RFID Karten für Standardnutzer
150,00 € / Stück* -
XEVA410Ladest. Zubehör Set 3 RFID Karten für Administrator
35,00 € / Stück* -
XEVA420Ladest. Zubehör Set 20 RFID Karten für witty flow
150,00 € / Stück*
-
EGN100
Digitale Multifunktions-Zeitschaltuhr mit Bluetooth, 1-Kanal
170,10 € / Stück*
-
XEV305
Ladesteuerung witty Hauslastbegrenzung + PV-BHKW Ladung 3-phasig
221,60 € / Stück*
-
XEV427
Wandhalterung für Ladestation witty park
199,30 € / Stück* -
XEVA731Ladekabel Zubehör für Ladestationen M3T2/T2 20A 3P 5m
201,60 € / Stück* -
XEVA732
Ladekabel Zubehör für Ladestationen M3T2/T2 20A 3P 7,5m
234,30 € / Stück* -
XEVA733
Ladekabel Zubehör für Ladestationen M3T2/T2 32A 3P 5m
238,60 € / Stück* -
XEVA734
Ladekabel Zubehör für Ladestationen M3T2/T2 32A 3P 7,5m
271,20 € / Stück*

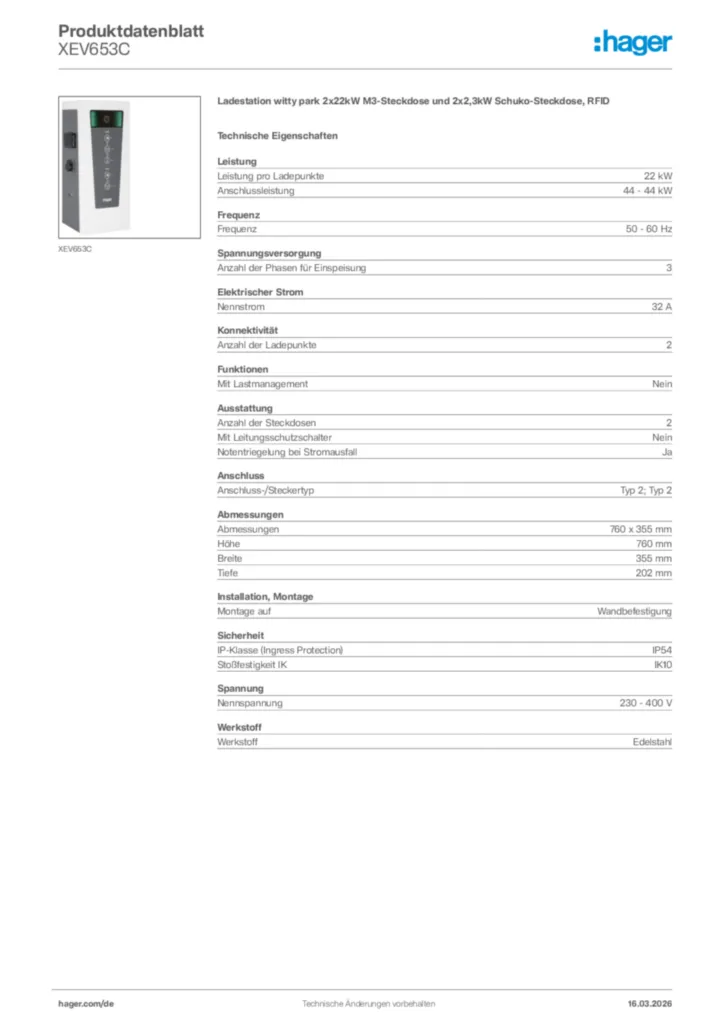

Technische Merkmale
Leistung
-
Leistung pro Ladepunkte22 kW
-
Anschlussleistung44 - 44 kW
Frequenz
-
Frequenz50 - 60 Hz
Spannungsversorgung
-
Anzahl der Phasen für Einspeisung3
Elektrischer Strom
-
Nennstrom32 A
Konnektivität
-
Anzahl der Ladepunkte2
Funktionen
-
Mit LastmanagementNein
Ausstattung
-
Anzahl der Steckdosen2
-
Mit LeitungsschutzschalterNein
-
Notentriegelung bei StromausfallJa
Anschluss
-
Anschluss-/SteckertypTyp 2; Typ 2
Abmessungen
-
Höhe760 mm
-
Breite355 mm
-
Länge765 mm
-
Tiefe202 mm
Installation, Montage
-
Montage aufWandbefestigung
Sicherheit
-
IP-Klasse (Ingress Protection)IP54
-
Stoßfestigkeit IKIK10
Ökologischer Wert
Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren
Zertifizierungen und Dokumente
Downloads
-
Produktbild
Hinweise zum Verwendungszweck. Wir weisen darauf hin, dass wir Inhaber der Nutzungsrechte des zur Verfügung gestellten Bildmaterials sind. Sie dürfen das zur Verfügung gestellte Material nur entsprechend unserer Nutzungsbedingungen (PDF, 85 KB) verwenden. Sie sind für die Einhaltung der Lizenzbestimmung selbst verantwortlich und können bei Missbrauch haftbar gemacht werden.
Produktbild XEV653C
-
Bedienungsanleitung
Bedienungsanleitung de-DE 2017-02-06
PDF2,35 MB -
Montageanleitung
Installationsanleitung für XEV600 - E-Ladestation witty M2TE IP54 IP (DE, Stand: 10.2017)
IP-Verbindung
PDF2,79 MB
Installationsanleitung für XEV600 - E-Ladestation witty park M3T2S M2TE IP54 IP (DE, Stand: 10.2017)
Wandmontage mit XEV427
PDF1,36 MB
Installationsanleitung für XEV600 - E-Ladestation witty park M3T2S M2TE IP54 IP (DE-SV-EN-FR-NL-ES, Stand: 10.2017)
QuickStart
PDF2,29 MB
Montageanleitung en-GB 2017-02-06
PDF4,23 MB
Montageanleitung en-GB 2017-02-06
PDF1,47 MB
Montageanleitung en-GB 2017-02-06
PDF2,78 MB
Montageanleitung en-GB 2017-06-09
PDF1,36 MB
Montageanleitung en-GB 2023-08-31
PDF2,34 MB
Montageanleitung für XEV600 - E-Ladestation witty park M3T2S M2TE IP54 IP (DE, Stand: 10.2017)
Montageanleitung de-DE 2017-02-06
PDF1,47 MB
Wartungsanleitung für XEV600 - E-Ladestation witty park M3T2S M2TE IP54 IP (DE, Stand: 09.2017)
Wartung
PDF4,24 MB -
Produktanhang
Checkliste Ladeinfrastruktur
(23DE0023-04)
PDF322,33 kB
Produktanhang en-GB, fr-FR, de-DE 2023-05-12
PDF3,64 MB -
Tipps
Hager Tipp 37
Ladestation witty.park (18DE0012)
PDF2,21 MB
Hager Tipp 52: Ladestationen von Hager
Aufbau von Ladeinfrastrukturen für Elektrofahrzeuge (23DE0023-10)
PDF16,91 MB -
Technischer Anhang (mehrere Produkte)
Technischer Anhang - Ladestation für Elektromobilität
Stand: 01.04.2022
PDF122,71 kB -
Tool
Tool International 2023-10-30
ZIP8,89 MB -
Tools
Hagerplan - Der Ausschreibungstextkonfigurator
Ausschreiben leicht gemacht
URL -
Konformitätserklärung
EU Declaration of Conformity
Konformitätserklärung en-GB, fr-FR 2025-01-20
PDF468,99 kB
Mehr Downloads
Ausschreibungstext
Ladestation witty park 2x22kW M3-Steckdose und 2x2,3kW Schuko-Steckdose, RFID
Wallbox Ladestation mit pulverbeschichtetem Edelstahlgehäuse zur Ladung von Elektro- oder Plug-In-Hybridfahrzeugen. Ladebetriebsart Mode 3 nach EN 61851 oder Ladebetriebsart 2 bzw. 1 zur direkten Ladung über Schuko-Steckdose, abgesichert über Zuleitung der Ladestation. Ladestation mit Mode 2 Schuko-Steckdose16 A, integrierter Mode 3 Steckdose Typ 2 32 A (3-phasig) und Zugangsberechtigung über RFID Karten. Fest installierte Ladestation zur Verwendung im Innen-/Außenbereich und passend zum Fahrzeugsteckertyp. Bestehend aus Wandgehäuse mit Kabelhalterung und Steckerablage, Kabeleinführung für die Versorgungsspannung, Ladetaster und LED-Anzeigen. Elektrische Schutz-/Schaltsteuerung bestehend aus Netzteil, Leitungsschutzschalter, Ladecontroller, Strommessspule, Installationsschütze und Einspeiseklemmen. Der mikrogesteuerte Ladecontroller (Ladestrom einstellbar max. 32 A) kommuniziert mit dem Fahrzeug und steuert die Ladung. Die Statusanzeigen erfolgt über grüne LEDs: LED-Leiste betriebsbereit (blinken), Sofortladung (LED-Leiste pulsierend), Nachtladung (Verzögerung mit runden LED´s oder Ladung mit LED-Leiste pulsierend) und vollgeladen (LED-Leiste dauerleuchten). Eine Umschaltung zwischen verzögerter und sofortiger, automatischer Ladung ist mittels Tastendruck möglich. Ladebeginn kann über einen Freischaltkontakt von extern gestartet werden (230V AC Schaltsignal). Mit einem optionalen Ladesteuermodul erfolgt die Anpassung des Ladestroms an verfügbare freie Kapazität der Hausinstallation oder Nutzung zur gezielten Ladung von regenerativ erzeugter Energie (PV, BHKW). Zugangsberechtigung mit RFID Karten sind in den Ladecontroller einzuprogrammieren. Die Ladung nach Ladebetriebsart Mode 3 erfolgt, nach Anschließen des Fahrzeuges und Authentifizierung der RFID Karte, automatisch. Alternativ kann auch über ein QR Code der mit einem Internetfähigen Mobiltelefon gescannt wird der Ladeprozess gesteuert. Die Spannungsversorgung der Ladestation muss über einen separaten Stromkreis verfügen. Der Anschluss mehrerer Ladestationen an denselben Stromkreis ist nicht erlaubt. Jede Ladestation ist mit einem separaten FI-Schutzschalter (RCD) und Leitungsschutzschalter (MCB) z.B. im Verteilerschrank einzubauen. Der Ladecontroller muss vor der erstmaligen Inbetriebnahme konfiguriert werden. Hinweise: Ladestation kann 1-phasig oder 3-phasig betrieben werden. Nur kompatibel Hager-Ladekabel Mode 3 mit Stecker oder Kupplung verwenden. Parallelladung mit unterschiedlichen Ladebetriebsarten ist nicht möglich.
Hinweis: Für den freistehenden Aufbau sind verschiedene Standfüße optional erhältlich.
Leistung pro Ladepunkte: 22 kW
Frequenz: 50 - 60 Hz
Anzahl der Phasen für Einspeisung: 3
Nennstrom: 32 A
Anzahl der Ladepunkte: 2
Mit Lastmanagement: Nein
Anzahl der Steckdosen: 2
Mit Leitungsschutzschalter: Nein
Notentriegelung bei Stromausfall: Ja
Anschluss-/Steckertyp: Typ 2; Typ 2
Höhe: 760 mm
Breite: 355 mm
Länge: 765 mm
Tiefe: 202 mm
Montage auf: Wandbefestigung
IP-Klasse (Ingress Protection): IP54
Stoßfestigkeit IK: IK10
Fabrikat : Hager oder gleichwertig
Artikel : XEV653C
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
Wallbox Ladestation mit pulverbeschichtetem Edelstahlgehäuse zur Ladung von Elektro- oder Plug-In-Hybridfahrzeugen. Ladebetriebsart Mode 3 nach EN 61851 oder Ladebetriebsart 2 bzw. 1 zur direkten Ladung über Schuko-Steckdose, abgesichert über Zuleitung der Ladestation. Ladestation mit Mode 2 Schuko-Steckdose16 A, integrierter Mode 3 Steckdose Typ 2 32 A (3-phasig) und Zugangsberechtigung über RFID Karten. Fest installierte Ladestation zur Verwendung im Innen-/Außenbereich und passend zum Fahrzeugsteckertyp. Bestehend aus Wandgehäuse mit Kabelhalterung und Steckerablage, Kabeleinführung für die Versorgungsspannung, Ladetaster und LED-Anzeigen. Elektrische Schutz-/Schaltsteuerung bestehend aus Netzteil, Leitungsschutzschalter, Ladecontroller, Strommessspule, Installationsschütze und Einspeiseklemmen. Der mikrogesteuerte Ladecontroller (Ladestrom einstellbar max. 32 A) kommuniziert mit dem Fahrzeug und steuert die Ladung. Die Statusanzeigen erfolgt über grüne LEDs: LED-Leiste betriebsbereit (blinken), Sofortladung (LED-Leiste pulsierend), Nachtladung (Verzögerung mit runden LED´s oder Ladung mit LED-Leiste pulsierend) und vollgeladen (LED-Leiste dauerleuchten). Eine Umschaltung zwischen verzögerter und sofortiger, automatischer Ladung ist mittels Tastendruck möglich. Ladebeginn kann über einen Freischaltkontakt von extern gestartet werden (230V AC Schaltsignal). Mit einem optionalen Ladesteuermodul erfolgt die Anpassung des Ladestroms an verfügbare freie Kapazität der Hausinstallation oder Nutzung zur gezielten Ladung von regenerativ erzeugter Energie (PV, BHKW). Zugangsberechtigung mit RFID Karten sind in den Ladecontroller einzuprogrammieren. Die Ladung nach Ladebetriebsart Mode 3 erfolgt, nach Anschließen des Fahrzeuges und Authentifizierung der RFID Karte, automatisch. Alternativ kann auch über ein QR Code der mit einem Internetfähigen Mobiltelefon gescannt wird der Ladeprozess gesteuert. Die Spannungsversorgung der Ladestation muss über einen separaten Stromkreis verfügen. Der Anschluss mehrerer Ladestationen an denselben Stromkreis ist nicht erlaubt. Jede Ladestation ist mit einem separaten FI-Schutzschalter (RCD) und Leitungsschutzschalter (MCB) z.B. im Verteilerschrank einzubauen. Der Ladecontroller muss vor der erstmaligen Inbetriebnahme konfiguriert werden. Hinweise: Ladestation kann 1-phasig oder 3-phasig betrieben werden. Nur kompatibel Hager-Ladekabel Mode 3 mit Stecker oder Kupplung verwenden. Parallelladung mit unterschiedlichen Ladebetriebsarten ist nicht möglich.
Hinweis: Für den freistehenden Aufbau sind verschiedene Standfüße optional erhältlich.
Leistung pro Ladepunkte: 22 kW
Frequenz: 50 - 60 Hz
Anzahl der Phasen für Einspeisung: 3
Nennstrom: 32 A
Anzahl der Ladepunkte: 2
Mit Lastmanagement: Nein
Anzahl der Steckdosen: 2
Mit Leitungsschutzschalter: Nein
Notentriegelung bei Stromausfall: Ja
Anschluss-/Steckertyp: Typ 2; Typ 2
Höhe: 760 mm
Breite: 355 mm
Länge: 765 mm
Tiefe: 202 mm
Montage auf: Wandbefestigung
IP-Klasse (Ingress Protection): IP54
Stoßfestigkeit IK: IK10
Fabrikat : Hager oder gleichwertig
Artikel : XEV653C
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
