SCHUKO® Doppelsteckdose waagerecht mit Klappdeckel für Aufputz-Montage, IP Standard 55, aus schlagfestem Thermoplast. Integriertes Beschriftungsfeld (50 x 16 mm), geeignet für P-touch Band 12 mm. Manuell einrastbarer Klappdeckel sichert IP Standard 55. Ausgestattet mit durchverdrahteten Einsätzen, Steckklemmen, und Platz für zwei Leitungen. Ideal neben Türrahmen durch seitliche Einführungen. Inklusive Wago 2-Leiter Verbindungsklemme. VDE 0620 konform, DIN 49440.

EAN

3250610102282

Marke

Hager

VPE

5 Stück

Preisgruppe

H851

Hagerplan - Der Ausschreibungstextkonfigurator Übersetzungs-Tool Berker-Hager

Aufputzmontage IP55

SCHUKO AP Doppelsteckdose waagerecht, Klappdeckel + Beschriftungsfeld W.1, grau WNC145

Name: WNC145
Brand: Hager
SKU: WNC145Y1
Price: 42.2 EUR

Preis

42,20 €

/ Stück *

Fachgroßhandel finden

Bald verfügbar

Auch erhältlich in

Produktfarbe - Grau

Zubehör
Technische Merkmale
Ökologischer Wert
Downloads
Weitere Produkte
Ausschreibungstext

Datenblatt

Technische Merkmale

Nennspannung

250 V

Nennstrom

16 A

Frequenz

50 - 60 Hz

Farbe

Grau
RAL Nummer

7011
Glanzgrad

Matt
Werkstoff

Thermoplast
Oberfläche

Unbehandelt
Enthält recyceltes Material (% des gesamten Kunststoffgewichts)

24,1 %

Höhe

76 mm
Breite

147 mm
Tiefe

63 mm
Anzahl Einheiten

2
Einbautiefe Unterputz-Dosen

0
Einbautiefe

0
Höhe des P-Touch-Bandes für das Beschriftungsfeld

12 mm

Anschluss-/Steckertyp

Steckklemme
Leiterquerschnitt

1,0 - 2,5 mm²
Anschlussquerschnitt flexibler Leiter ohne Aderendhülse

1,0 - 2,5 mm²

Montage auf

Aufputz
Einbau-/Anschlussort

Waagerecht

Anschlussart

Steckanschluss
Montageart

Schraubbefestigung

Anschluss-/Steckertyp Steckdose

SCHUKO
Verdrehter Zentraleinsatz

Nein
Mit Klappdeckel

Ja
Mit Schutzleiterkontakt rund

Nein
Mit Signallampe

Nein
Mit Schloss

Nein

Mit Beschriftungsfeld

Ja
Vorbestückt mit

2x Schukosteckdosen

Deckelausführung

Selbstschließender Klappdeckel, kann in Endposition arretiert werden

Anzahl Module

2

Mit erhöhtem Berührungsschutz

Nein
Stoßfestigkeit IK

IK07
IP-Klasse (Ingress Protection)

IP55
Verwendbar in höheren IP-Klassen

IP55 mit geschlossener Abdeckung

Mit Orientierungsbeleuchtung

Nein
Mit Funktionsbeleuchtung

Nein

Mit Aufdruck

Nein

Zugehörige Systeme

W.1

Ökologischer Wert

Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren

RoHS-konform Ja

Halogenfrei Ja

Zertifizierungen und Dokumente

PEP - SCHUKO soc.out. 2gang hor. hinged cover surface-mtd, W.1, grey/light grey matt

PDF

3,18 MB

REACH declaration WNC145

PDF

RoHS Report WNC145

PDF

Downloads

Produktbild

Hinweise zum Verwendungszweck. Wir weisen darauf hin, dass wir Inhaber der Nutzungsrechte des zur Verfügung gestellten Bildmaterials sind. Sie dürfen das zur Verfügung gestellte Material nur entsprechend unserer Nutzungsbedingungen (PDF, 85 KB) verwenden. Sie sind für die Einhaltung der Lizenzbestimmung selbst verantwortlich und können bei Missbrauch haftbar gemacht werden.

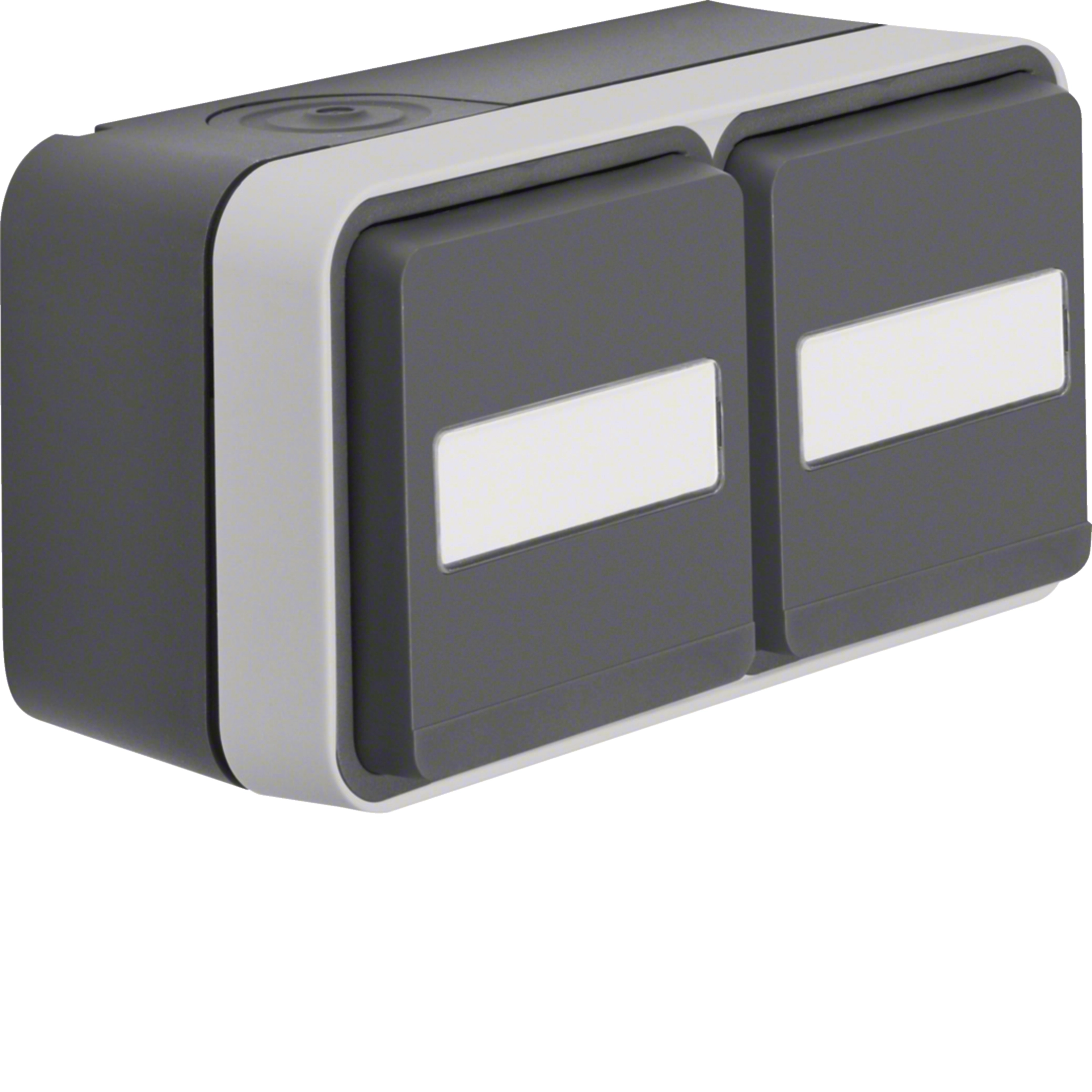

Produktbild WNC145

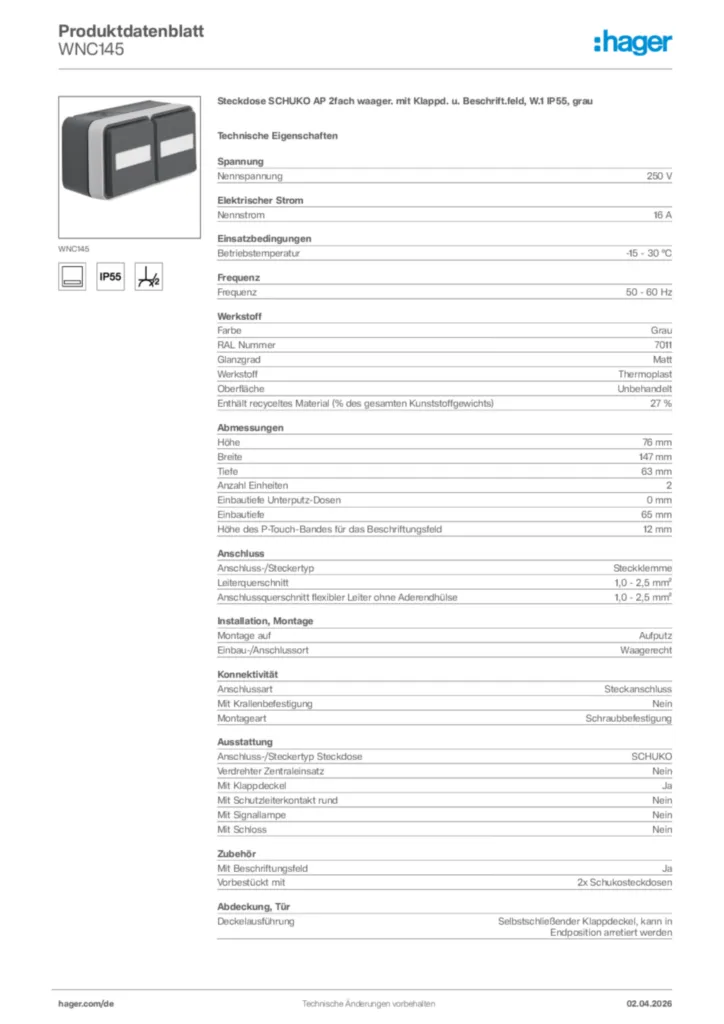

Produktdatenblatt

Hager Produktdatenblatt WNC145

Steckdose SCHUKO AP 2fach waager. mit Klappd. u. Beschrift.feld, W.1 IP55, grau

PDF
Tools

Hagerplan - Der Ausschreibungstextkonfigurator

Ausschreiben leicht gemacht

URL

Übersetzungs-Tool Berker-Hager

Die Artikel der überführten Berker Serien erhalten innerhalb
des neuen Hager Schaltersystems eine neue Bestellnummer.

URL
Konformitätserklärung

Konformitätserklärung en-GB 2025-12-05

PDF

239,37 kB

Mehr Downloads

Ausschreibungstext

Steckdose SCHUKO AP 2fach waager. mit Klappd. u. Beschrift.feld, W.1 IP55, grau

Steckdose SCHUKO® 2-fach, Einbau waagerech, mit Aufputz‑Gehäuse, mit selbstschließendem Klappdeckel, manuell einrastbar zur Erreichung der Schutzart IP55, mit Steckklemmen und Beschriftungsfeld.
Beschriftungsfeldhöhe für P-touch Band 12 mm ausgelegt.
Steckdose nach VDE 0620 als Verbindungsklemmen ausgeführt und zugelassen.
Ausführung mit einteiligem Erdungsbügel für eine sichere und dauerhaft stabile Kontaktierung.
Gehäuseausführung:
- Eine Einführung für 2 Leitungen sowie eine weitere Einführung für Leitung oder Rohr; die obere und untere Einführung für Leitungen sind seitlich angeordnet
- Vollflächige Dichtung unter dem Gehäuseboden zur Abdichtung der Gehäuserückseite
- Gut zugängliche, trichterförmige Montagelöcher
- Beiliegende 2‑fach‑Verbindungsklemme zur Verdrahtung, mit Einrastplätzen im Gehäuseunterteil
- Sichere Fixierung des Gehäuseoberteils auf dem Gehäuseunterteil über Bajonett‑Schnellverschluss
Geeignet zur Aufputz‑Montage.

Nennspannung: 250 V
Nennstrom: 16 A
Betriebstemperatur: -15 - 30 °C
Frequenz: 50 - 60 Hz
Farbe: Grau
Halogenfrei: Ja
RAL Nummer: 7011
Glanzgrad: Matt
Werkstoff: Thermoplast
Höhe: 76 mm
Breite: 147 mm
Tiefe: 63 mm
Einbautiefe Unterputz-Dosen: 0 mm
Einbautiefe: 0 mm
Anschluss-/Steckertyp: Steckklemme
Leiterquerschnitt: 1,0 - 2,5 mm²
Anschlussquerschnitt flexibler Leiter ohne Aderendhülse: 1,0 - 2,5 mm²
Montage auf: Aufputz
Einbau-/Anschlussort: Waagerecht
Anschlussart: Steckanschluss
Montageart: Schraubbefestigung
Anschluss-/Steckertyp Steckdose: SCHUKO
Verdrehter Zentraleinsatz: Nein
Mit Klappdeckel: Ja
Mit Schutzleiterkontakt rund: Nein
Mit Signallampe: Nein
Mit Beschriftungsfeld: Ja
Vorbestückt mit: 2x Schukosteckdosen
Deckelausführung: Selbstschließender Klappdeckel, kann in Endposition arretiert werden
Mit erhöhtem Berührungsschutz: Nein
Stoßfestigkeit IK: IK07
IP-Klasse (Ingress Protection): IP55
Abdeckung: Komplettgehäuse

Fabrikat : Hager oder gleichwertig
Artikel : WNC145
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
