Komplettfeld Multimedia, univers Z, 1350 mm, 1-feld, ohne Patchmodule UF51NW
Das Komplettfeld Multimedia univers Z, 1350mm, 1-feldig, gemäß DIN 43870 und bietet eine werkzeuglose Schnellmontage. Es enthält ein Traggerüst mit Tragschienen, eine gelochte Montageplatte und ein montiertes, isoliertes Patchpanel für 12-Ports. Inklusive sind 3-fach Schutzkontaktsteckdosen, 90 Grad drehbar, Multimedia-Gerätehalter für VDI-Komponenten und Kabel-Halteklammern. Beachten Sie: Geschirmte Datenmodule RJ45 Kat. 6 und Verbindung zur Potentialausgleichsschiene sind nicht inkludiert.
EAN
3250616161108
Marke
Hager
VPE
1 Stück
Preisgruppe
H016
Preis
411,40 €
/ Stück
*
Melden Sie sich an, um eine Produktliste zu erstellen
Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein
Erfahren Sie mehr zur digitalen Montageanleitung
https://manual.hager.com/
https://manual.hager.com/
Vervollständigen Sie Ihr System
Optionales Zubehör
-
Patchpanel 3 Produkte verfügbar -
Energiekabel < 1 kV, für ortsveränderlichen Einsatz 10 Produkte verfügbar -
Steckdose 1 Produkte verfügbar -
Sortimentskasten für Schrauben 1 Produkte verfügbar -
Kennzeichnungsmaterial 2 Produkte verfügbar -
Mehr sehen 8 weitere Produkte verfügbar
Vervollständigen Sie Ihr System
-
FZ12MK
Patch-Panel, univ., 12-fach, für Keystone, o. Module, für Hutschiene/geschraubt
64,30 € / Stück* -
FZ12MMPatch-Panel, univers 12-fach(E-Dat) inkl 6xRJ45 Module, f.Hutschiene/geschraubt
166,40 € / Stück* -
FZ12MMOPatch-Panel, univers 12-fach (E-Dat) ohne Module, für Hutschiene oder geschraubt
64,30 € / Stück*
-
KU9S115YE
Y-Leitung, universZ, 1150x200mm, sw/bl, 1 Stecker/2 Buchse, VPE= 1 Stück
93,30 € / Stück* -
KU9S115YZY-Leitung, universZ, 1150x200mm, sw/bl, 1 Stecker/2 Buchse, VPE= 10 Stück
932,70 € / Stück* -
KU9S20YEY-Leitung, universZ, 2 x 200 mm, sw/bl, 1 Stecker/2 Buchse, VPE= 1 Stück
66,30 € / Stück* -
KU9S20YZY-Leitung, universZ, 2 x 200 mm, sw/bl, 1 Stecker/2 Buchse, VPE= 10 Stück
662,20 € / Stück* -
KU9S40SBELeitung für SABO, universZ, 400mm, sw/bl, Stecker/Buchse, VPE=1 Stück
45,90 € / Stück* -
KU9S40SBZLeitung für SABO, universZ, 400mm, sw/bl, Stecker/Buchse, VPE 10 Stück
459,70 € / Stück* -
KU9S80SBELeitung für SABO, universZ, 800mm, sw/bl, Stecker/Buchse, VPE=1 Stück
52,80 € / Stück* -
KU9S80SBZLeitung für SABO, universZ, 800mm, sw/bl, Stecker/Buchse, VPE=10 Stück
527,40 € / Stück* -
KU9S80YEY-Leitung, universZ, 800x200mm, sw/bl, 1 Stecker/2 Buchse, VPE= 1 Stück
83,30 € / Stück* -
KU9S80YZY-Leitung, universZ, 800x200mm, sw/bl, 1 Stecker/2 Buchse, VPE= 10 Stück
833,00 € / Stück*
-
VZ951
Blechschraubensatz Multimedia, 4,2 x 22mm, 50 Stück
16,10 € / Stück*
-
UZ25V2Leitungsklammer, universN, klein, 20 Teile
35,00 € / Stück*
-
VZ314RJ45 Modul (E-Dat), universal, REG 8(8) IP20 Cat. 6A, RJ45
41,20 € / Stück* -
VZ314BLBlind Modul (E-Dat), universal, zur Abdeckung nicht benötigter Modulfelder
5,90 € / Stück* -
VZ314RJRJ45 Modul (E-Dat), universal, C6, ISO A, 10GBit Ethernet (IEEE 802.3an), 180°
25,30 € / Stück* -
VZ315FFKOAX Modul (E-Dat), universal, F-Buchse / F-Buchse
24,30 € / Stück* -
VZ316FBKOAX Modul (E-Dat), universal, IEC/Antennen-Buchse
24,70 € / Stück* -
VZ317FSKOAX Modul (E-Dat), universal, IEC/Antennen-Stecker
24,70 € / Stück* -
VZ318LCLWL Modul (E-Dat) LC-Duplex-Buchse
33,50 € / Stück*
Technische Merkmale
Abmessungen
-
Höhe1350 mm
-
Breite250 mm
-
Breite in Teilungseinheiten12
Ausstattung
-
Anzahl Felder1
Werkstoff
-
RAL Nummer9010
Ökologischer Wert
Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren
Zertifizierungen und Dokumente
Downloads
-

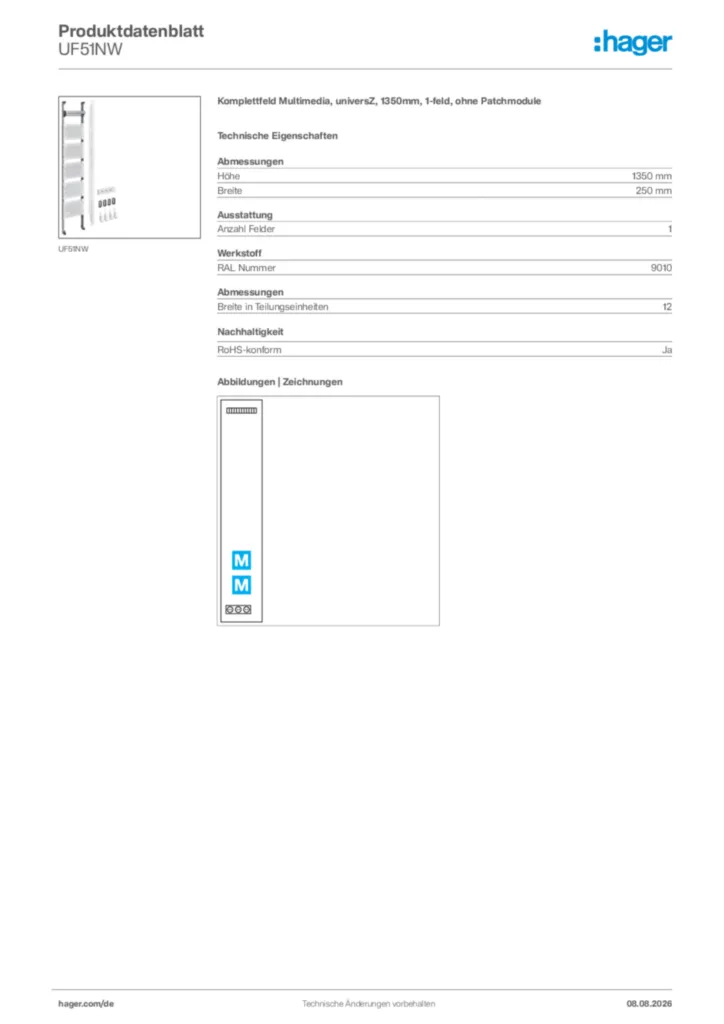

Produktbild
Hinweise zum Verwendungszweck. Wir weisen darauf hin, dass wir Inhaber der Nutzungsrechte des zur Verfügung gestellten Bildmaterials sind. Sie dürfen das zur Verfügung gestellte Material nur entsprechend unserer Nutzungsbedingungen (PDF, 85 KB) verwenden. Sie sind für die Einhaltung der Lizenzbestimmung selbst verantwortlich und können bei Missbrauch haftbar gemacht werden.
Produktbild UF51NW
-
Montageanleitung
Montageanleitung für UF2xx, UF3xx, UF4xx, UF5xx, VZ00xx, ZU37xx, ZU59xx - Komplettfeld Multimedia, universZ/Steckdosen (Stand: 03.2016)
Montageanleitung International 2020-01-01
PDF1,08 MB
Montageanleitung für UFxx, ZBxx, ZUxx - Schränke, universZ (Stand: 05.2016)
Montageanleitung de-DE 2016-05-30
PDF2,89 MB
Montageanleitung univers Z Multimedia
Montageanleitung International 2020-01-01
PDF11,54 MB
Montageleitung univers Z Innenausbau
Montageanleitung International 2022-11-23
PDF15,39 MB -
Tipps
Hager Tipp 35
Funktionspotentialausgleich (20DE0082)
PDF2,03 MB
Hager Tipp 44
Die aktuelle VDE-AR-N 4100:2019-04 (23DE0112)
PDF12,81 MB -
Tools
Hagerplan - Der Ausschreibungstextkonfigurator
Ausschreiben leicht gemacht
URL
Zählerplatz-Konfigurator ZPlan
Planen Sie Ihre Verteilungen einfach und normgerecht mit ZPlan.
URL -
Konformitätserklärung
Konformitätserklärung de-DE 2025-02-18
PDF444,52 kB
Mehr Downloads
Weitere Produkte zu diesem System
-
5
-
1
TN904Seitenabdeckung VDI Modul TN00xSPreis7,50 €/ Set * -
2
TN002SPatchmodul RJ45 CAT6 STP für HutschienenmontagePreis39,10 €/ Stück * -
3
TN004SPatchmodul RJ45 CAT5e UTP für HutschienenmontagePreis30,90 €/ Stück * -
4
VZ10DSKeystone Modul, universal, Displayport, MiniDP Buchse auf Displayport-BuchsePreis31,90 €/ Stück * -
5
VZ10LLCKeystone Modul, universal, LWL, LC Buchse auf LC Buchse, DuPLEx, weißPreis33,60 €/ Stück *
Ausschreibungstext
Komplettfeld Multimedia, universZ, 1350mm, 1-feld, ohne Patchmodule
Einbausatz 1x Kommunikationsfeld(er) oder 2-feldig ohne Module zum Einbau in Zählerschranksystem durch werkzeuglose Schnellmontage nach DIN VDE 0603-1. Vormontierter Einbausatz bestehend aus Traggerüst mit Tragschienen, gelochte Montageplatte und montiertes Patchpanel isoliert aufgeschraubt für 12-Ports (1-feldig) oder für 24-Ports (2-feldig) mit Bezeichnungsstreifen. Beigelegt sind: 3-fach Schutzkontaktsteckdosen (90 Grad drehbar) zum Leitungsanschluss über Steckklemmen, Multimedia-Gerätehalter für VDI-Komponenten und Kabel- Halteklammern.
Hinweis: Geschirmte Datenmodule RJ45 Kat. 6 (500 MHz) sind nicht enthalten. Vom Patchpanel ist eine Leitung zur Potentialausgleichsschiene (Funktionspotentialausgleich nach DIN EN 50310 - VDE 0800-2-310) miteinander zu verbinden (nicht enthalten). Weitere Abschottungen vom Multimediafeld neben einem seitlichen Leerfeld oder anderen Einbausätzen sind nach Anwendung einzubauen (nicht enthalten).
Höhe: 1350 mm
Breite: 250 mm
Anzahl Felder: 1
RAL Nummer: 9010
Breite in Teilungseinheiten: 12
Fabrikat : Hager oder gleichwertig
Artikel : UF51NW
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
Einbausatz 1x Kommunikationsfeld(er) oder 2-feldig ohne Module zum Einbau in Zählerschranksystem durch werkzeuglose Schnellmontage nach DIN VDE 0603-1. Vormontierter Einbausatz bestehend aus Traggerüst mit Tragschienen, gelochte Montageplatte und montiertes Patchpanel isoliert aufgeschraubt für 12-Ports (1-feldig) oder für 24-Ports (2-feldig) mit Bezeichnungsstreifen. Beigelegt sind: 3-fach Schutzkontaktsteckdosen (90 Grad drehbar) zum Leitungsanschluss über Steckklemmen, Multimedia-Gerätehalter für VDI-Komponenten und Kabel- Halteklammern.
Hinweis: Geschirmte Datenmodule RJ45 Kat. 6 (500 MHz) sind nicht enthalten. Vom Patchpanel ist eine Leitung zur Potentialausgleichsschiene (Funktionspotentialausgleich nach DIN EN 50310 - VDE 0800-2-310) miteinander zu verbinden (nicht enthalten). Weitere Abschottungen vom Multimediafeld neben einem seitlichen Leerfeld oder anderen Einbausätzen sind nach Anwendung einzubauen (nicht enthalten).
Höhe: 1350 mm
Breite: 250 mm
Anzahl Felder: 1
RAL Nummer: 9010
Breite in Teilungseinheiten: 12
Fabrikat : Hager oder gleichwertig
Artikel : UF51NW
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
