Hager Sammelschienenbaustein univers N, 750x500 mm, für 4 NH1-3 Leiste, 185 mm Sammelschienensystem. Bemessungsstrom, Bemessungsspannung 3AC 690 Volt/50 Hertz. Inklusive plombierbarer Berührungsschutzabdeckungen, verstärkt durch Gasinnendruckverfahren. VDE-geprüft gemäß DIN EN 61 439 -1, -2, -3 und DIN 43 870. Ideal für den Aufbau von Niederspannungsverteilungen.
EAN
3250616151437
catalog.pageproduct.product.info.brand
Hager
VPE
1 Stück
Preisgruppe
H110
Baustein univers N, 750x500mm, für 4 NH1-3 Leiste auf Sammelschienensystem 185mm UE52K4N
Preis
631,70 €
/ Stück
*
catalog.lists.product_addition.login_popup.title
catalog.lists.product_addition.login_popup.descriptive_text
catalog.transfer_popup.title
catalog.product_page.tranfer_popup.descriptive_text
product.page.accessories.title
product.page.accessories.associated-products
-
Sammelschienenadapter 1 product.page.accessories.products-available -
Schraube 1 product.page.accessories.products-available
product.page.accessories.title-modal
Technische Merkmale
Abmessungen
-
Höhe750 mm
-
Breite500 mm
-
Tiefe125 mm
-
Abstand Sammelschienen185 mm
-
Höhe Sammelschiene40 mm
-
Breite/Dicke Sammelschiene10 - 10 mm
Werkstoff
-
RAL Nummer9010
-
FarbeReinweiß
Sicherheit
-
IP-Klasse (Ingress Protection)IP30
Konfiguration
-
Ist vormontiertJa
Architektur
-
Polanzahl3
Elektrischer Strom
-
Bemessungsstrom IN715 A
Kompatibilität
-
univers N-KompatibilitätBaustein
Sicherung
-
SicherungsgrößeNH1
Lieferumfang
-
Mit DeckelJa
catalog.pageproduct.title_sustainability.h2
Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren
catalog.pageproduct.sustainability_block.downloads_h3
Downloads
-
Produktbild
Hinweise zum Verwendungszweck. Wir weisen darauf hin, dass wir Inhaber der Nutzungsrechte des zur Verfügung gestellten Bildmaterials sind. Sie dürfen das zur Verfügung gestellte Material nur entsprechend unserer Nutzungsbedingungen (PDF, 85 KB) verwenden. Sie sind für die Einhaltung der Lizenzbestimmung selbst verantwortlich und können bei Missbrauch haftbar gemacht werden.
Produktbild UE52K4N
-

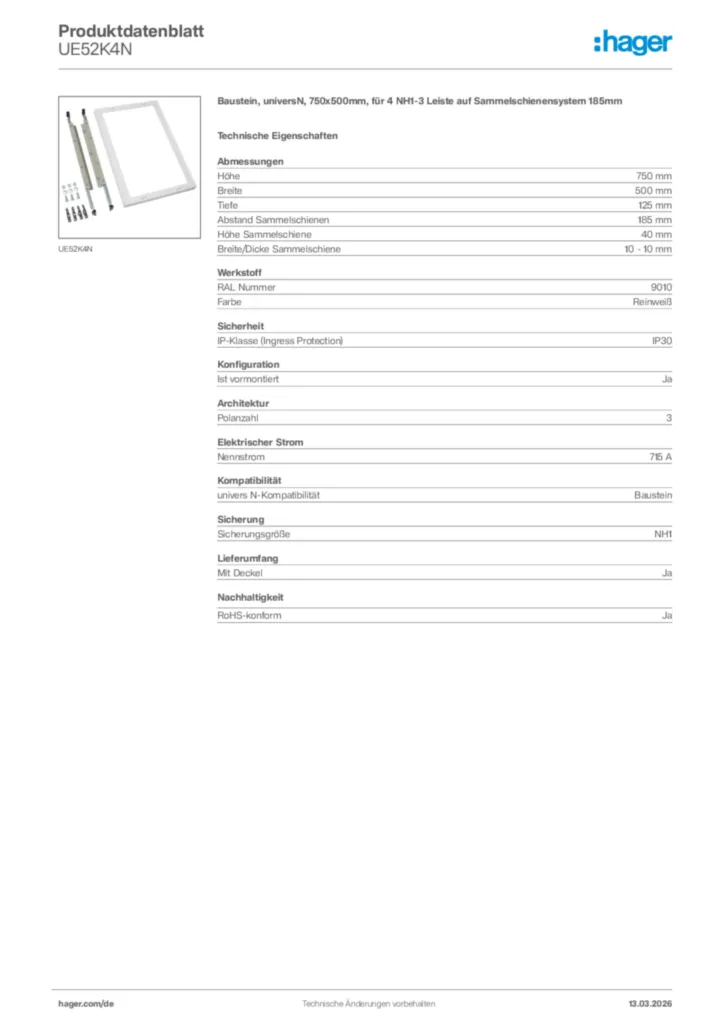

GeneratedProductDatasheet
Hager Produktdatenblatt UE52K4N
Baustein, universN, 750x500mm, für 4 NH1-3 Leiste auf Sammelschienensystem 185mm
PDF -
Bedienungs- & Montageanleitungen
Montageanleitung für UE51K0, UE52K4N - Baustein, universN (Stand: 06.2014)
Bedienungsanleitung International 2014-06-15
PDF5,60 MB -
Montageanleitungen
Montageanleitung für UE51K0, UE52K4N - Baustein, universN (Stand: 09.2011)
Montageanleitung International 2011-09-19
PDF3,20 MB -
Technik-Broschüre
Niederspannungsverteilung
Das Hager-Systemangebot (12DE0046)
PDF3,29 MB
univers N - Energie verteilen mit System
Verteilen. Schützen. Planen. (22DE0011-22)
PDF8,33 MB -
MarketingOrderingHelp
univers N Bausteine/Bausätze
Bestellübersicht Mai 2022 (22DE0147)
PDF5,62 MB -
EU-Konformitätserklärung
Konformitätserklärung en-GB 2026-10-01
PDF781,05 kB
Konformitätserklärung en-GB 2026-10-06
PDF791,59 kB
Mehr Downloads
Weitere Produkte zu diesem System
-
5
-
1
UZ52A1Leitungskanal, universN, 78x31mm, 2feldigPreis22,60 €/ Stück * -
2
UZ51A1Leitungskanal, universN, 78x31mm, 1feldigPreis14,90 €/ Stück * -
3
UK42T1Baustein, universN, 600x500mm, für Lasttrennschalter 630APreis324,70 €/ Stück * -
4
UK21S1Baustein, universN, 300x250mm, für Lasttrennschalter 250/400APreis177,00 €/ Stück * -
5
UK21R1Baustein, universN, 300x250mm, für Lasttrennschalter 160APreis157,60 €/ Stück *
Ausschreibungstext
Baustein, universN, 750x500mm, für 4 NH1-3 Leiste auf Sammelschienensystem 185mm
Sammelschienenbaustein mit Sammelschienenträger zum Aufbau einer Niederspannungsverteilung als Schaltgerätekombination bis 1600A, Bemessungsspannung 3AC 690 V 50 Hz. Serienmäßig plombierbare Berührungsschutzabdeckungen, verstärkt mittels Gasinnendruckverfahren mit je vier Schnellverschlussbolzen. VDE Zeichengenehmigung nach DIN EN 61439-1 /-2/-3 (VDE 0660 Teil 600 -1/-2/-3).
Höhe: 750 mm
Breite: 500 mm
Tiefe: 125 mm
RAL Nummer: 9010
Farbe: Reinweiß
IP-Klasse (Ingress Protection): IP30
Ist vormontiert: Ja
Polanzahl: 3
Nennstrom: 715 A
univers N-Kompatibilität: Baustein
Sicherungsgröße: NH1
Mit Deckel: Ja
Fabrikat : Hager oder gleichwertig
Artikel : UE52K4N
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
Sammelschienenbaustein mit Sammelschienenträger zum Aufbau einer Niederspannungsverteilung als Schaltgerätekombination bis 1600A, Bemessungsspannung 3AC 690 V 50 Hz. Serienmäßig plombierbare Berührungsschutzabdeckungen, verstärkt mittels Gasinnendruckverfahren mit je vier Schnellverschlussbolzen. VDE Zeichengenehmigung nach DIN EN 61439-1 /-2/-3 (VDE 0660 Teil 600 -1/-2/-3).
Höhe: 750 mm
Breite: 500 mm
Tiefe: 125 mm
RAL Nummer: 9010
Farbe: Reinweiß
IP-Klasse (Ingress Protection): IP30
Ist vormontiert: Ja
Polanzahl: 3
Nennstrom: 715 A
univers N-Kompatibilität: Baustein
Sicherungsgröße: NH1
Mit Deckel: Ja
Fabrikat : Hager oder gleichwertig
Artikel : UE52K4N
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
