Baustein, universN, 750x250mm, für 1 NH1-3 Leiste auf Sammelschienensystem 185mm UE51K1N
EAN
3250616151420
Marke
Hager
VPE
1 Stück
Preisgruppe
H110
Preis
508,80 €
/ Stück
*
Melden Sie sich an, um eine Produktliste zu erstellen
Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein
Wählen Sie Ihren Fachgroßhandel
Wählen Sie Ihren Händler aus, um auf Ihre professionellen Preise zuzugreifen und online einzukaufen
Vervollständigen Sie Ihr System
Optionales Zubehör
-
NH-Schaltleiste 2 Produkte verfügbar -
Hutschienenadapter 1 Produkte verfügbar -
Schraube 1 Produkte verfügbar
Technische Merkmale
Abmessungen
-
Höhe750 mm
-
Breite250 mm
-
Tiefe125 mm
-
Abstand Sammelschienen185 mm
-
Höhe Sammelschiene40 mm
-
Breite/Dicke Sammelschiene10 - 10 mm
Werkstoff
-
RAL Nummer9010
-
FarbeReinweiß
Sicherheit
-
IP-Klasse (Ingress Protection)IP30
Konfiguration
-
Ist vormontiertJa
Architektur
-
Polanzahl3
Elektrischer Strom
-
Nennstrom715 A
Kompatibilität
-
univers N-KompatibilitätBaustein
Sicherung
-
SicherungsgrößeNH1
Lieferumfang
-
Mit DeckelJa
Ökologischer Wert
Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren
Zertifizierungen und Dokumente
Downloads
-
Produktbild
Hinweise zum Verwendungszweck. Wir weisen darauf hin, dass wir Inhaber der Nutzungsrechte des zur Verfügung gestellten Bildmaterials sind. Sie dürfen das zur Verfügung gestellte Material nur entsprechend unserer Nutzungsbedingungen (PDF, 85 KB) verwenden. Sie sind für die Einhaltung der Lizenzbestimmung selbst verantwortlich und können bei Missbrauch haftbar gemacht werden.
Produktbild UE51K1N
-

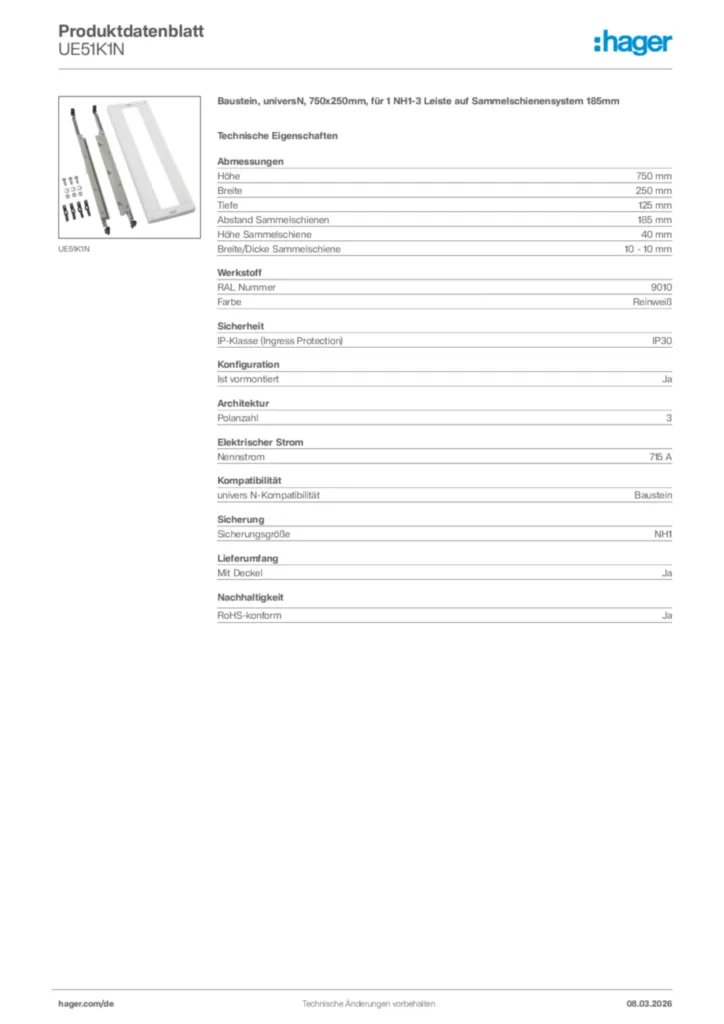

Produktdatenblatt
Hager Produktdatenblatt UE51K1N
Baustein, universN, 750x250mm, für 1 NH1-3 Leiste auf Sammelschienensystem 185mm
PDF -
Bedienungsanleitung
Montageanleitung für UE51K0, UE52K4N - Baustein, universN (Stand: 06.2014)
Bedienungsanleitung International 2014-07-24
PDF5,60 MB -
Montageanleitung
Montageanleitung für UE51K0, UE52K4N - Baustein, universN (Stand: 09.2011)
Montageanleitung International 2011-09-19
PDF3,20 MB -
Technische Broschüre
Niederspannungsverteilung
Das Hager-Systemangebot (12DE0046)
PDF3,29 MB
univers N - Energie verteilen mit System
Verteilen. Schützen. Planen. (22DE0011-22)
PDF8,33 MB -
Bestellhilfe
univers N Bausteine/Bausätze
Bestellübersicht Mai 2022 (22DE0147)
PDF5,62 MB -
Tipps
Hager Tipp 34
Niederspannungs-Schaltgerätekombinationen (20DE0088)
PDF3,01 MB -
Tools
Hagerplan - Der Ausschreibungstextkonfigurator
Ausschreiben leicht gemacht
URL
Planungssoftware Hagercad - Schnell, sicher, effektiv
Planen Sie Niederspannungshauptverteilungen und Zählerschränke einfacher, effektiver und normgerecht mit Hagercad.
URL -
Konformitätserklärung
Konformitätserklärung en-GB 2025-03-14
PDF684,89 kB
Konformitätserklärung en-GB 2025-03-14
PDF717,48 kB
Mehr Downloads
Weitere Produkte zu diesem System
-
5
-
1
UZ52A1Leitungskanal, universN, 78x31mm, 2feldigPreis22,20 €/ Stück * -
2
UZ51A1Leitungskanal, universN, 78x31mm, 1feldigPreis14,60 €/ Stück * -
3
UK42T1Baustein, universN, 600x500mm, für Lasttrennschalter 630APreis318,30 €/ Stück * -
4
UK21S1Baustein, universN, 300x250mm, für Lasttrennschalter 250/400APreis173,50 €/ Stück * -
5
UK21R1Baustein, universN, 300x250mm, für Lasttrennschalter 160APreis154,50 €/ Stück *
Ausschreibungstext
Baustein, universN, 750x250mm, für 1 NH1-3 Leiste auf Sammelschienensystem 185mm
Sammelschienenbaustein mit Sammelschienenträger zum Aufbau einer Niederspannungsverteilung als Schaltgerätekombination bis 1600A, Bemessungsspannung 3AC 690 V 50 Hz. Serienmäßig plombierbare Berührungsschutzabdeckungen, verstärkt mittels Gasinnendruckverfahren mit je vier Schnellverschlussbolzen. VDE Zeichengenehmigung nach DIN EN 61439-1 /-2/-3 (VDE 0660 Teil 600 -1/-2/-3).
Höhe: 750 mm
Breite: 250 mm
Tiefe: 125 mm
RAL Nummer: 9010
Farbe: Reinweiß
IP-Klasse (Ingress Protection): IP30
Ist vormontiert: Ja
Polanzahl: 3
Nennstrom: 715 A
univers N-Kompatibilität: Baustein
Sicherungsgröße: NH1
Mit Deckel: Ja
Fabrikat : Hager oder gleichwertig
Artikel : UE51K1N
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
Sammelschienenbaustein mit Sammelschienenträger zum Aufbau einer Niederspannungsverteilung als Schaltgerätekombination bis 1600A, Bemessungsspannung 3AC 690 V 50 Hz. Serienmäßig plombierbare Berührungsschutzabdeckungen, verstärkt mittels Gasinnendruckverfahren mit je vier Schnellverschlussbolzen. VDE Zeichengenehmigung nach DIN EN 61439-1 /-2/-3 (VDE 0660 Teil 600 -1/-2/-3).
Höhe: 750 mm
Breite: 250 mm
Tiefe: 125 mm
RAL Nummer: 9010
Farbe: Reinweiß
IP-Klasse (Ingress Protection): IP30
Ist vormontiert: Ja
Polanzahl: 3
Nennstrom: 715 A
univers N-Kompatibilität: Baustein
Sicherungsgröße: NH1
Mit Deckel: Ja
Fabrikat : Hager oder gleichwertig
Artikel : UE51K1N
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
