Deutschland
EAN
3250616151093
Marke
Hager
VPE
1 Stück
Preisgruppe
H110
Baustein, universN, 450x500mm, für Sammelschienensystem 60mm, 4 polig, waag. UE32E0A
Preis
199,90 €
/ Stück
*
Melden Sie sich an, um eine Produktliste zu erstellen
Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein
Wählen Sie Ihren Fachgroßhandel
Wählen Sie Ihren Händler aus, um auf Ihre professionellen Preise zuzugreifen und online einzukaufen
Vervollständigen Sie Ihr System
Optionales Zubehör
-
Abschottung 2 Produkte verfügbar -
Zubehör 5 Produkte verfügbar -
Zubehör/Ersatzteile für Sammelschienen 3 Produkte verfügbar
Optionales Zubehör
-
UZ02T1
Abschottung, universN, waagerecht, 2 feldig
24,70 € / Stück* -
UZ30T1Abschottung, universN, 450mm, vertikal, im Raster von 150mm abbrechbar
10,10 € / Stück*
-
UZ06A2Adapter, universN, für Turmoberteil, 2 Stück
3,30 € / Stück* -
UZ210Klarsichtscheibe, universN, innerer Berührungsschutz für Bausteine 300x250mm
69,30 € / Stück* -
UZ220
Klarsichtscheibe, universN, innerer Berührungsschutz für Bausteine 300x5090mm
90,40 € / Stück* -
UZ310Klarsichtscheibe, universN, 450x250mm, für Bausteine
77,10 € / Stück* -
UZ320Klarsichtscheibe, universN, für Baustein 450x500mm
119,90 € / Stück*
Technische Merkmale
Abmessungen
-
Höhe450 mm
-
Breite500 mm
-
Tiefe110 mm
-
Breite/Dicke Sammelschiene5 - 10 mm
-
Höhe Sammelschiene20 mm
Installation, Montage
-
Montage aufSammelschienensystem
Architektur
-
Polanzahl4
Werkstoff
-
RAL Nummer9010
-
WerkstoffKunststoff
Lieferumfang
-
Mit DeckelJa
Ökologischer Wert
Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren
Zertifizierungen und Dokumente
Downloads
-
Produktbild
Hinweise zum Verwendungszweck. Wir weisen darauf hin, dass wir Inhaber der Nutzungsrechte des zur Verfügung gestellten Bildmaterials sind. Sie dürfen das zur Verfügung gestellte Material nur entsprechend unserer Nutzungsbedingungen (PDF, 85 KB) verwenden. Sie sind für die Einhaltung der Lizenzbestimmung selbst verantwortlich und können bei Missbrauch haftbar gemacht werden.
Produktbild UE32E0A
-

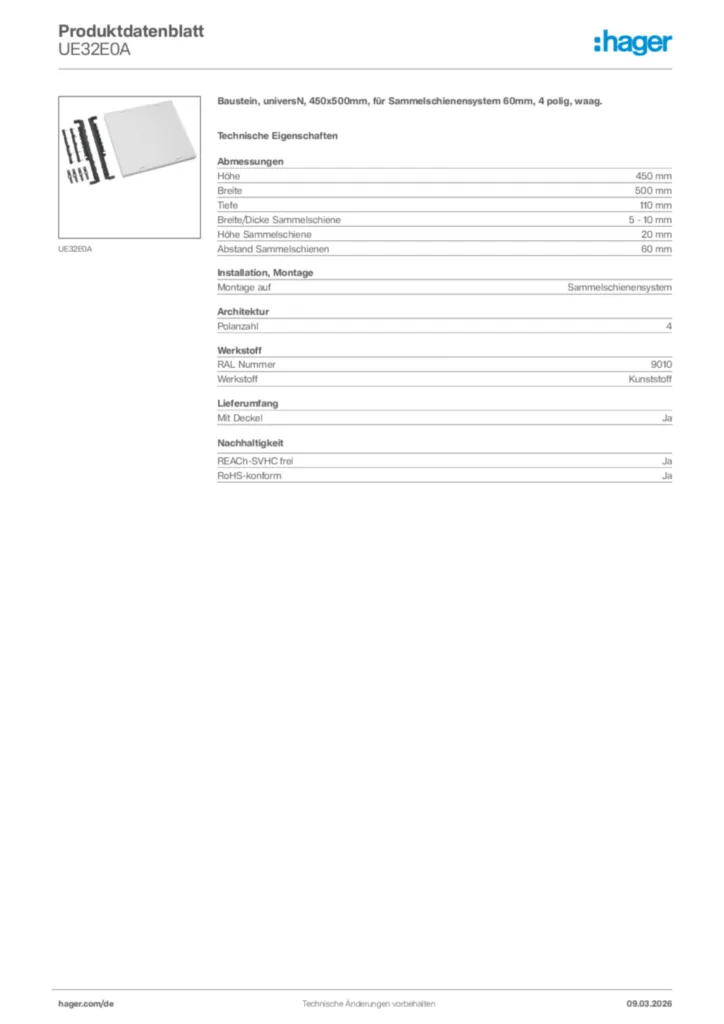

Produktdatenblatt
Hager Produktdatenblatt UE32E0A
Baustein, universN, 450x500mm, für Sammelschienensystem 60mm, 4 polig, waag.
PDF -
Montageanleitung
Montageanleitung für UE22C4, UE31E0, UE32C7 - Baustein, universN (DE-EN-FR, Stand: 11.2000)
Montageanleitung International 2003-05-15
PDF554,62 kB -
Technische Broschüre
Niederspannungsverteilung
Das Hager-Systemangebot (12DE0046)
PDF3,29 MB
univers N - Energie verteilen mit System
Verteilen. Schützen. Planen. (22DE0011-22)
PDF8,33 MB -
Bestellhilfe
univers N Bausteine/Bausätze
Bestellübersicht Mai 2022 (22DE0147)
PDF5,62 MB -
Tipps
Hager Tipp 34
Niederspannungs-Schaltgerätekombinationen (20DE0088)
PDF3,01 MB -
Tools
Hagerplan - Der Ausschreibungstextkonfigurator
Ausschreiben leicht gemacht
URL
Planungssoftware Hagercad - Schnell, sicher, effektiv
Planen Sie Niederspannungshauptverteilungen und Zählerschränke einfacher, effektiver und normgerecht mit Hagercad.
URL -
Konformitätserklärung
Konformitätserklärung en-GB 2025-11-20
PDF685,84 kB
Konformitätserklärung en-GB 2025-11-20
PDF716,02 kB
Mehr Downloads
Weitere Produkte zu diesem System
-
5
-
1
US61A5Berührungsschutzabdeckung, universN, 900x250mm, 6x 12PLE, Schlitzabstand 125mmPreis106,50 €/ Stück * -
2
US41A1Berührungsschutzabdeckung universN 600x250mm geschlossenPreis68,90 €/ Stück * -
3
ZZ35SAbdeckstreifen, sperrbar, Breite 12 PLE, für NAR-Haube mit 216mm GeräteschlitzPreis10,80 €/ Stück * -
4
S35SAbdeckstreifen, univers Z, 219 mm, für 12 PLE, brechbarPreis5,30 €/ Stück * -
5
US32A1Berührungsschutzabdeckung universN 450x500mm geschlossenPreis69,00 €/ Stück *
Ausschreibungstext
Baustein, universN, 450x500mm, für Sammelschienensystem 60mm, 4 polig, waag.
Sammelschienenbaustein mit Sammelschienenträger zum Aufbau einer Niederspannungsverteilung als Schaltgerätekombination bis 1600A, Bemessungsspannung 3AC 690 V 50 Hz. Serienmäßig plombierbare Berührungsschutzabdeckungen, verstärkt mittels Gasinnendruckverfahren mit je vier Schnellverschlussbolzen. VDE Zeichengenehmigung nach DIN EN 61439-1 /-2/-3 (VDE 0660 Teil 600 -1/-2/-3).
Höhe: 450 mm
Breite: 500 mm
Tiefe: 110 mm
Breite/Dicke Sammelschiene: 5 - 10 mm
Höhe Sammelschiene: 20 mm
Abstand Sammelschienen: 60 mm
Montage auf: Sammelschienensystem
Polanzahl: 4
RAL Nummer: 9010
Werkstoff: Kunststoff
Mit Deckel: Ja
Fabrikat : Hager oder gleichwertig
Artikel : UE32E0A
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
Sammelschienenbaustein mit Sammelschienenträger zum Aufbau einer Niederspannungsverteilung als Schaltgerätekombination bis 1600A, Bemessungsspannung 3AC 690 V 50 Hz. Serienmäßig plombierbare Berührungsschutzabdeckungen, verstärkt mittels Gasinnendruckverfahren mit je vier Schnellverschlussbolzen. VDE Zeichengenehmigung nach DIN EN 61439-1 /-2/-3 (VDE 0660 Teil 600 -1/-2/-3).
Höhe: 450 mm
Breite: 500 mm
Tiefe: 110 mm
Breite/Dicke Sammelschiene: 5 - 10 mm
Höhe Sammelschiene: 20 mm
Abstand Sammelschienen: 60 mm
Montage auf: Sammelschienensystem
Polanzahl: 4
RAL Nummer: 9010
Werkstoff: Kunststoff
Mit Deckel: Ja
Fabrikat : Hager oder gleichwertig
Artikel : UE32E0A
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
Technische Fragen?
Die technische Anwendungsberatung hilft Ihnen persönlich rund um Themen der Installationsverteilungen und Schalt-/Schutzgeräte weiter.
