Baustein, universN, 450x250mm, für D-Sicherung auf Sammelschienensystem 60mm UE31F5
EAN
3250616150935
Marke
Hager
VPE
1 Stück
Preisgruppe
H110
Preis
239,90 €
/ Stück
*
Melden Sie sich an, um eine Produktliste zu erstellen
Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein
Wählen Sie Ihren Fachgroßhandel
Wählen Sie Ihren Händler aus, um auf Ihre professionellen Preise zuzugreifen und online einzukaufen
Vervollständigen Sie Ihr System
Optionales Zubehör
-
Abschottung 2 Produkte verfügbar -
Zubehör/Ersatzteile für Sammelschienen 3 Produkte verfügbar -
Abdeckungen/Blenden/Blendrahmen 1 Produkte verfügbar
Optionales Zubehör
-
UZ01T1
Abschottung, universN, waagerecht, 1 feldig
13,30 € / Stück* -
UZ30T1Abschottung, universN, 450mm, vertikal, im Raster von 150mm abbrechbar
10,10 € / Stück*
Technische Merkmale
Abmessungen
-
Höhe450 mm
-
Breite250 mm
-
Tiefe125 mm
-
Breite/Dicke Sammelschiene5 - 10 mm
-
Höhe Sammelschiene30 mm
-
Abstand Sammelschienen60 mm
Installation, Montage
-
Montage aufSammelschienensystem
Architektur
-
Polanzahl3
Werkstoff
-
RAL Nummer9010
-
WerkstoffKunststoff
Lieferumfang
-
Mit DeckelJa
Ökologischer Wert
Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren
Zertifizierungen und Dokumente
Downloads
-
Produktbild
Hinweise zum Verwendungszweck. Wir weisen darauf hin, dass wir Inhaber der Nutzungsrechte des zur Verfügung gestellten Bildmaterials sind. Sie dürfen das zur Verfügung gestellte Material nur entsprechend unserer Nutzungsbedingungen (PDF, 85 KB) verwenden. Sie sind für die Einhaltung der Lizenzbestimmung selbst verantwortlich und können bei Missbrauch haftbar gemacht werden.
Produktbild UE31F5
-

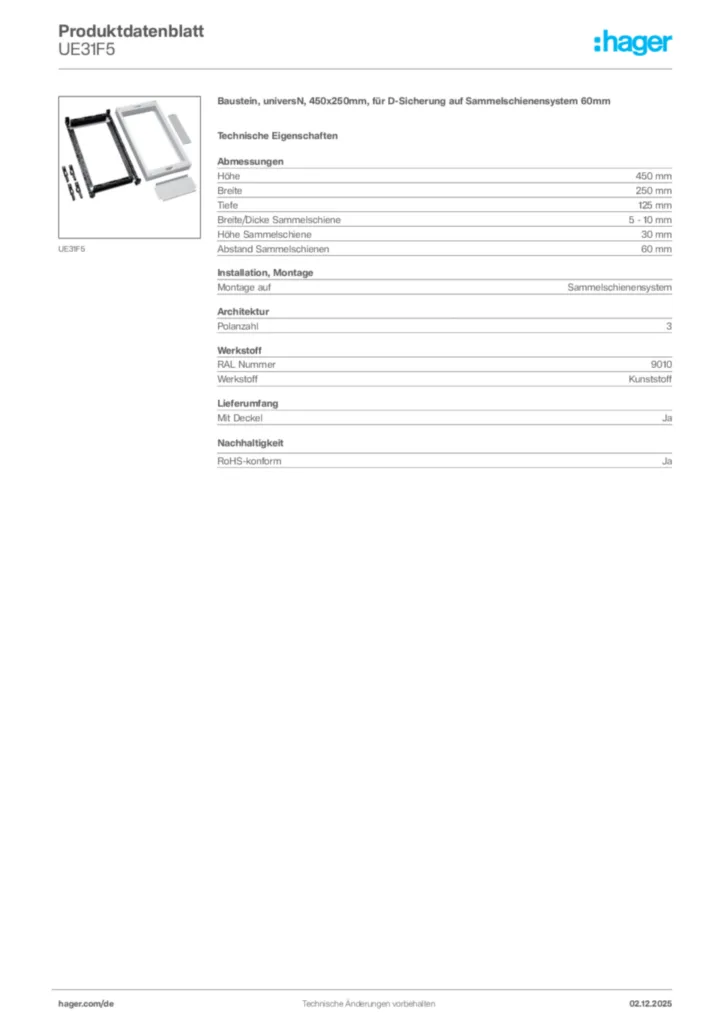

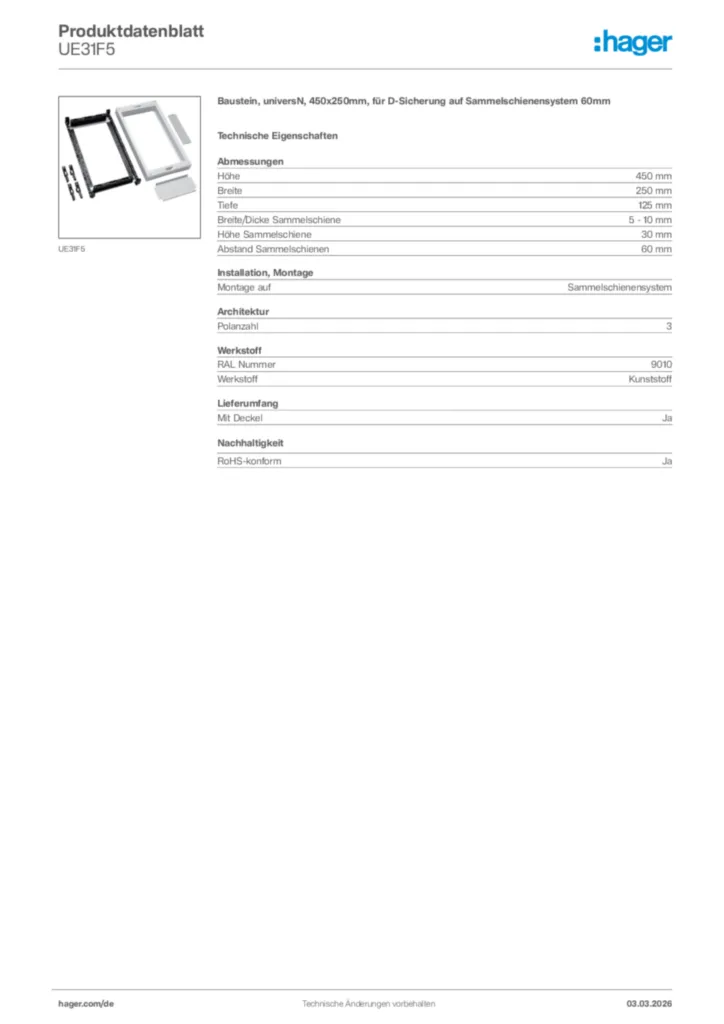

Produktdatenblatt
Hager Produktdatenblatt UE31F5
Baustein, universN, 450x250mm, für D-Sicherung auf Sammelschienensystem 60mm
PDF -
Bedienungsanleitung
Montageanleitung für UCxx, UE1xx, UYxx, UZxx - Bausatz, universN/Baustein univers (Stand: 05.2018)
Bedienungsanleitung International 2018-06-14
PDF493,38 kB
Montageanleitung für UE21xx, UE22xx, UE31xx, UY21xx, UY22xx, UY31xx - Baustein univers (Stand: 05.2018)
Bedienungsanleitung International 2018-06-14
PDF1,14 MB -
Montageanleitung
Montageanleitung
Montageanleitung International 2011-03-23
PDF732,58 kB
Montageanleitung für UE21E5, UE22E5, UE31E3A, UZ017 - Baustein, universN (Stand: 11.2012)
Montageanleitung International 2012-12-06
PDF195,73 kB -
Technische Broschüre
Niederspannungsverteilung
Das Hager-Systemangebot (12DE0046)
PDF3,29 MB
univers N - Energie verteilen mit System
Verteilen. Schützen. Planen. (22DE0011-22)
PDF8,33 MB -
Bestellhilfe
univers N Bausteine/Bausätze
Bestellübersicht Mai 2022 (22DE0147)
PDF5,62 MB -
Tipps
Hager Tipp 34
Niederspannungs-Schaltgerätekombinationen (20DE0088)
PDF3,01 MB -
Tools
Hagerplan - Der Ausschreibungstextkonfigurator
Ausschreiben leicht gemacht
URL
Planungssoftware Hagercad - Schnell, sicher, effektiv
Planen Sie Niederspannungshauptverteilungen und Zählerschränke einfacher, effektiver und normgerecht mit Hagercad.
URL -
Konformitätserklärung
Konformitätserklärung en-GB 2025-03-14
PDF684,89 kB
Konformitätserklärung en-GB 2025-03-14
PDF717,48 kB
Mehr Downloads
Weitere Produkte zu diesem System
-
5
-
1
UZ52A1Leitungskanal, universN, 78x31mm, 2feldigPreis22,20 €/ Stück * -
2
UZ51A1Leitungskanal, universN, 78x31mm, 1feldigPreis14,60 €/ Stück * -
3
UK42T1Baustein, universN, 600x500mm, für Lasttrennschalter 630APreis318,30 €/ Stück * -
4
UK21S1Baustein, universN, 300x250mm, für Lasttrennschalter 250/400APreis173,50 €/ Stück * -
5
UK21R1Baustein, universN, 300x250mm, für Lasttrennschalter 160APreis154,50 €/ Stück *
Ausschreibungstext
Baustein, universN, 450x250mm, für D-Sicherung auf Sammelschienensystem 60mm
Sammelschienenbaustein mit Sammelschienenträger zum Aufbau einer Niederspannungsverteilung als Schaltgerätekombination bis 1600A, Bemessungsspannung 3AC 690 V 50 Hz. Serienmäßig plombierbare Berührungsschutzabdeckungen, verstärkt mittels Gasinnendruckverfahren mit je vier Schnellverschlussbolzen. VDE Zeichengenehmigung nach DIN EN 61439-1 /-2/-3 (VDE 0660 Teil 600 -1/-2/-3).
Höhe: 450 mm
Breite: 250 mm
Tiefe: 125 mm
Breite/Dicke Sammelschiene: 5 - 10 mm
Höhe Sammelschiene: 30 mm
Abstand Sammelschienen: 60 mm
Montage auf: Sammelschienensystem
Polanzahl: 3
RAL Nummer: 9010
Werkstoff: Kunststoff
Mit Deckel: Ja
Fabrikat : Hager oder gleichwertig
Artikel : UE31F5
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
Sammelschienenbaustein mit Sammelschienenträger zum Aufbau einer Niederspannungsverteilung als Schaltgerätekombination bis 1600A, Bemessungsspannung 3AC 690 V 50 Hz. Serienmäßig plombierbare Berührungsschutzabdeckungen, verstärkt mittels Gasinnendruckverfahren mit je vier Schnellverschlussbolzen. VDE Zeichengenehmigung nach DIN EN 61439-1 /-2/-3 (VDE 0660 Teil 600 -1/-2/-3).
Höhe: 450 mm
Breite: 250 mm
Tiefe: 125 mm
Breite/Dicke Sammelschiene: 5 - 10 mm
Höhe Sammelschiene: 30 mm
Abstand Sammelschienen: 60 mm
Montage auf: Sammelschienensystem
Polanzahl: 3
RAL Nummer: 9010
Werkstoff: Kunststoff
Mit Deckel: Ja
Fabrikat : Hager oder gleichwertig
Artikel : UE31F5
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
