Baustein, universN, 450x250mm, für 1 Trenner NH2 auf Sammelschienensystem 40mm UE31A2B
EAN
3250616151352
Marke
Hager
VPE
1 Stück
Preisgruppe
H110
Passende Tools
Preis
178,30 €
/ Stück
*
Melden Sie sich an, um eine Produktliste zu erstellen
Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein
Vervollständigen Sie Ihr System
Optionales Zubehör
-
Abdeckungen/Blenden/Blendrahmen 1 Produkte verfügbar
Vervollständigen Sie Ihr System
-
UZ01Z6
Blindabdeckung, universN, für Trenner NH000/00, sperrbar
9,60 € / Stück*
Technische Merkmale
Abmessungen
-
Höhe450 mm
-
Breite250 mm
-
Breite/Dicke Sammelschiene12 - 12 mm
-
Tiefe125 mm
Ausstattung
-
Anzahl Felder1
-
Anzahl Reihen3
Werkstoff
-
FarbeReinweiß
-
RAL Nummer9010
Lieferumfang
-
Mit DeckelJa
Sicherung
-
SicherungsgrößeNH2
Ökologischer Wert
Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren
Zertifizierungen und Dokumente
Downloads
-

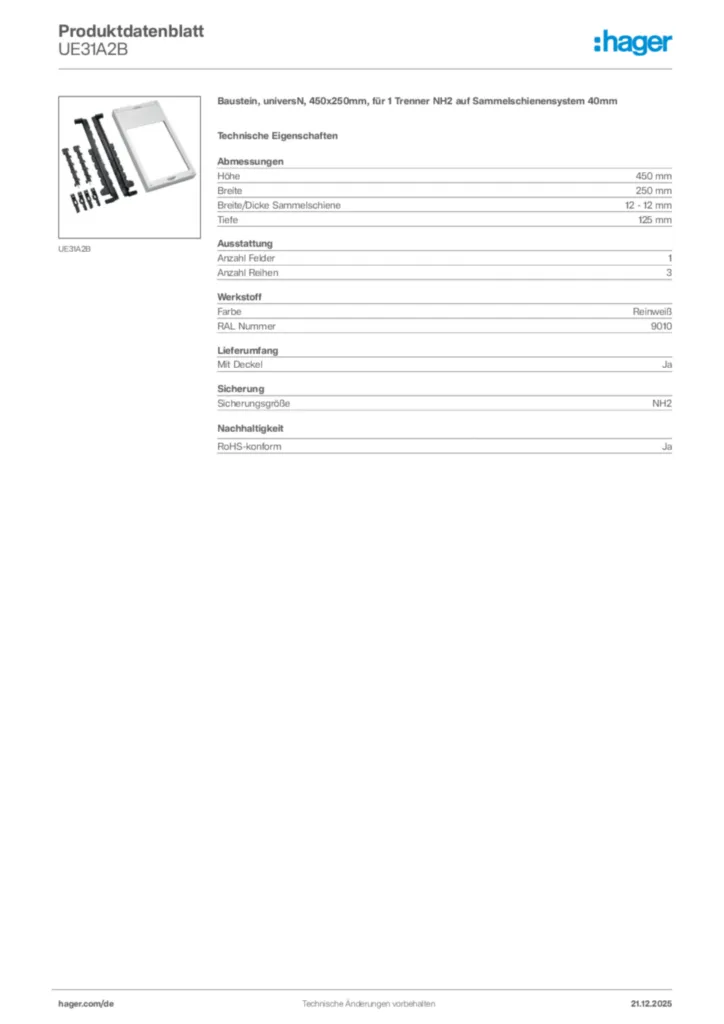

Produktbild
Hinweise zum Verwendungszweck. Wir weisen darauf hin, dass wir Inhaber der Nutzungsrechte des zur Verfügung gestellten Bildmaterials sind. Sie dürfen das zur Verfügung gestellte Material nur entsprechend unserer Nutzungsbedingungen (PDF, 85 KB) verwenden. Sie sind für die Einhaltung der Lizenzbestimmung selbst verantwortlich und können bei Missbrauch haftbar gemacht werden.
Produktbild UE31A2B
-
Montageanleitung
Montageanleitung für UE21A2B, UE22A4B, UE31A1B - Baustein, universN (Stand: 09.2009)
Montageanleitung International 2009-12-17
PDF1,01 MB -
Technische Broschüre
Niederspannungsverteilung
Technische Broschüre de-DE 2012-03-27
PDF3,29 MB
univers N - Energie verteilen mit System
Technische Broschüre de-DE 2022-12-12
PDF8,33 MB -
Tipps
Hager Tipp 34
Tipps de-DE 2020-02-13
PDF3,01 MB -
Katalog
univers N Bausteine/Bausätze
Katalog de-DE 2022-05-31
PDF5,62 MB -
Technische Beilage (single-product)
Technischer Anhang - Verteiler-Innenausbausystem
Technische Beilage (multi-product) de-DE 2022-02-23
PDF3,15 MB -
Tools
Planungssoftware Hagercad - Schnell, sicher, effektiv
Tools de-DE 2023-09-14
URL -
Konformitätserklärung
Declaration
Konformitätserklärung International 2023-04-25
PDF724,19 kB
Declaration
Konformitätserklärung International 2023-04-25
PDF691,27 kB
Declaration
Konformitätserklärung International 2023-04-03
PDF530,77 kB
Declaration
Konformitätserklärung International 2022-11-15
PDF676,06 kB
Declaration
Konformitätserklärung International 2022-04-26
PDF675,44 kB
Mehr Downloads
Weitere Produkte zu diesem System
-
5
-
1
ZU21AEinbausatz, univers Z, Höhe 900mm, 1 Zählerplatz, 1-feldig, mit Hutschiene252,10 €/ Stück * -
2
U961NZählertragplatte, universN, 300x250mm91,70 €/ Stück * -
3
U96NZählertragplatte, universN, 450x250mm107,50 €/ Stück * -
4
U97NZählertragplatte, universN, 750x250mm204,30 €/ Stück * -
5
ZU96ENZählertragplatte für eHZ, univers N, Höhe 450mm, mit Raum für Zusatzanwendungen111,40 €/ Stück *
Ausschreibungstext
Baustein, universN, 450x250mm, für 1 Trenner NH2 auf Sammelschienensystem 40mm
univers N Sammelschienenbaustein mit Sammelschienenträger zum Aufbau einer Niederspannungsverteilung als Schaltgerätekombination bis 1600A, Bemessungsspannung 3AC 690 V /50Hz. Serienmäßig plombierbare Berührungsschutzabdeckungen, verstärkt mittels Gasinnendruckverfahren mit je vier Schnellverschlussbolzen. VDE Zeichengenehmigung nach DIN EN 61 439 -1 u. - 2 u. -3 (VDE 0660 Teil 600 -1 u. -2 u. -3), Maßnorm: DIN 43 870.
Höhe: 450 mm
Breite: 250 mm
Tiefe: 125 mm
Breite/Dicke Sammelschiene: 12 - 12 mm
Anzahl Felder: 1
Farbe: Reinweiß
RAL Nummer: 9010
Anzahl Reihen: 3
Mit Deckel: Ja
Fabrikat : Hager oder gleichwertig
Artikel : UE31A2B
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
univers N Sammelschienenbaustein mit Sammelschienenträger zum Aufbau einer Niederspannungsverteilung als Schaltgerätekombination bis 1600A, Bemessungsspannung 3AC 690 V /50Hz. Serienmäßig plombierbare Berührungsschutzabdeckungen, verstärkt mittels Gasinnendruckverfahren mit je vier Schnellverschlussbolzen. VDE Zeichengenehmigung nach DIN EN 61 439 -1 u. - 2 u. -3 (VDE 0660 Teil 600 -1 u. -2 u. -3), Maßnorm: DIN 43 870.
Höhe: 450 mm
Breite: 250 mm
Tiefe: 125 mm
Breite/Dicke Sammelschiene: 12 - 12 mm
Anzahl Felder: 1
Farbe: Reinweiß
RAL Nummer: 9010
Anzahl Reihen: 3
Mit Deckel: Ja
Fabrikat : Hager oder gleichwertig
Artikel : UE31A2B
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
