univers N Sammelschienenbaustein 300x500mm, für Niederspannungsverteilungen. Ausgestattet mit drehbarem 2-poligen Sammelschienenträger für Erdung und Neutralleiter. Bemessungsspannung liegt bei 3AC 690 Volt / 50 Hertz. Inklusive plombierbarer Berührungsschutzabdeckungen, verstärkt durch Gasinnendruckverfahren. Erfüllt die Normen DIN EN 61 439 -1, -2, -3 und VDE 0660 Teil 600 -1, -2, -3. Normgerecht nach DIN 43 870.
EAN
3250616151451
Marke
Hager
VPE
1 Stück
Preisgruppe
H110
Baustein, univers N, 300x500mm, mit Sammelschienenträger 2-polig PE/ N, drehbar UE22PEN
Preis
166,80 €
/ Stück
*
Melden Sie sich an, um eine Produktliste zu erstellen
Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein
Wählen Sie Ihren Fachgroßhandel
Wählen Sie Ihren Händler aus, um auf Ihre professionellen Preise zuzugreifen und online einzukaufen
Vervollständigen Sie Ihr System
Optionales Zubehör
-
Abschottung 2 Produkte verfügbar -
Zubehör/Ersatzteile für Sammelschienen 3 Produkte verfügbar -
Abdeckungen/Blenden/Blendrahmen 1 Produkte verfügbar
Optionales Zubehör
-
UZ02T1
Abschottung, universN, waagerecht, 2 feldig
24,70 € / Stück* -
UZ30T1Abschottung, universN, 450mm, vertikal, im Raster von 150mm abbrechbar
10,10 € / Stück*
Technische Merkmale
Abmessungen
-
Höhe300 mm
-
Breite500 mm
-
Tiefe110 mm
-
Breite/Dicke Sammelschiene5 - 10 mm
-
Abstand Sammelschienen60 mm
Architektur
-
Polanzahl2
Elektrischer Strom
-
Nennstrom800 A
Werkstoff
-
RAL Nummer9010
-
WerkstoffPolyamid (PA)
Lieferumfang
-
Mit DeckelJa
Sicherheit
-
IP-Klasse (Ingress Protection)IP30
Ökologischer Wert
Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren
Zertifizierungen und Dokumente
Downloads
-
Produktbild
Hinweise zum Verwendungszweck. Wir weisen darauf hin, dass wir Inhaber der Nutzungsrechte des zur Verfügung gestellten Bildmaterials sind. Sie dürfen das zur Verfügung gestellte Material nur entsprechend unserer Nutzungsbedingungen (PDF, 85 KB) verwenden. Sie sind für die Einhaltung der Lizenzbestimmung selbst verantwortlich und können bei Missbrauch haftbar gemacht werden.
Produktbild UE22PEN
-

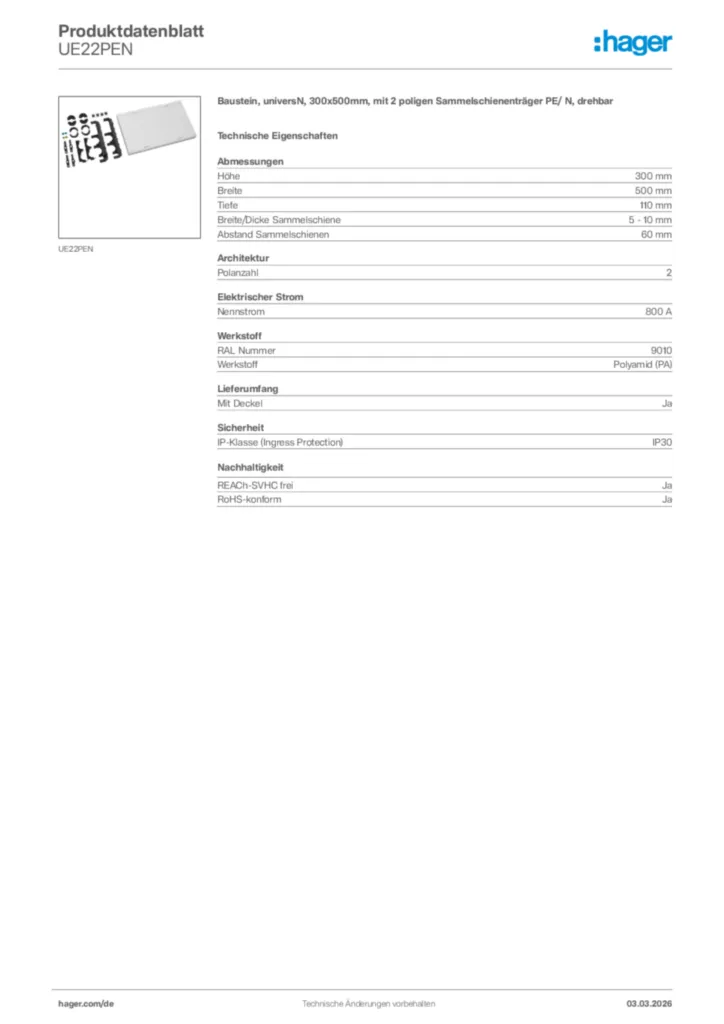

Produktdatenblatt
Hager Produktdatenblatt UE22PEN
Baustein, universN, 300x500mm, mit 2 poligen Sammelschienenträger PE/ N, drehbar
PDF -
Montageanleitung
Montageanleitung für UC21PEN, UC22PEN, UE21PEN, UE22PEN, UZ62MB1 - Bausatz, universN (Stand: 11.2010)
Montageanleitung International 2010-11-29
PDF659,37 kB -
Technische Broschüre
Niederspannungsverteilung
Das Hager-Systemangebot (12DE0046)
PDF3,29 MB
univers N - Energie verteilen mit System
Verteilen. Schützen. Planen. (22DE0011-22)
PDF8,33 MB -
Bestellhilfe
univers N Bausteine/Bausätze
Bestellübersicht Mai 2022 (22DE0147)
PDF5,62 MB -
Tipps
Hager Tipp 34
Niederspannungs-Schaltgerätekombinationen (20DE0088)
PDF3,01 MB -
Tools
Hagerplan - Der Ausschreibungstextkonfigurator
Ausschreiben leicht gemacht
URL
Planungssoftware Hagercad - Schnell, sicher, effektiv
Planen Sie Niederspannungshauptverteilungen und Zählerschränke einfacher, effektiver und normgerecht mit Hagercad.
URL -
Konformitätserklärung
Konformitätserklärung en-GB 2026-03-06
PDF741,92 kB
Konformitätserklärung en-GB 2026-03-06
PDF709,43 kB
Mehr Downloads
Weitere Produkte zu diesem System
-
5
-
1
UZ01A2Haubenturm-Oberteil, universZ, niedriges NiveauPreis1,64 €/ Stück * -
2
S35VAbdeckstreifen, univers Z, 1000 mm, ohne MarkierungPreis34,40 €/ Stück * -
3
US51A5Berührungsschutzabdeckung, universN, 750x250, 5x 12PLE, Schlitzabstand 125mmPreis90,40 €/ Stück * -
4
US41A5Berührungsschutzabdeckung, universN, 600x250mm, 4x 12PLE, Schlitzabstand 125mmPreis76,10 €/ Stück * -
5
UZ02T1Abschottung, universN, waagerecht, 2 feldigPreis24,70 €/ Stück *
Ausschreibungstext
Baustein, universN, 300x500mm, mit 2 poligen Sammelschienenträger PE/ N, drehbar
Sammelschienenbaustein mit Sammelschienenträger zum Aufbau einer Niederspannungsverteilung als Schaltgerätekombination bis 1600A, Bemessungsspannung 3AC 690 V 50 Hz. Serienmäßig plombierbare Berührungsschutzabdeckungen, verstärkt mittels Gasinnendruckverfahren mit je vier Schnellverschlussbolzen. VDE Zeichengenehmigung nach DIN EN 61439-1 /-2/-3 (VDE 0660 Teil 600 -1/-2/-3).
Höhe: 300 mm
Breite: 500 mm
Tiefe: 110 mm
Breite/Dicke Sammelschiene: 5 - 10 mm
Abstand Sammelschienen: 60 mm
Polanzahl: 2
Nennstrom: 800 A
RAL Nummer: 9010
Werkstoff: Polyamid (PA)
Mit Deckel: Ja
IP-Klasse (Ingress Protection): IP30
Fabrikat : Hager oder gleichwertig
Artikel : UE22PEN
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
Sammelschienenbaustein mit Sammelschienenträger zum Aufbau einer Niederspannungsverteilung als Schaltgerätekombination bis 1600A, Bemessungsspannung 3AC 690 V 50 Hz. Serienmäßig plombierbare Berührungsschutzabdeckungen, verstärkt mittels Gasinnendruckverfahren mit je vier Schnellverschlussbolzen. VDE Zeichengenehmigung nach DIN EN 61439-1 /-2/-3 (VDE 0660 Teil 600 -1/-2/-3).
Höhe: 300 mm
Breite: 500 mm
Tiefe: 110 mm
Breite/Dicke Sammelschiene: 5 - 10 mm
Abstand Sammelschienen: 60 mm
Polanzahl: 2
Nennstrom: 800 A
RAL Nummer: 9010
Werkstoff: Polyamid (PA)
Mit Deckel: Ja
IP-Klasse (Ingress Protection): IP30
Fabrikat : Hager oder gleichwertig
Artikel : UE22PEN
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
