Baustein, univers N, 300x500mm, für D-Sicherung, Sammelschienensystem 60mm waag. UE22E5
Verteilerbaugruppe der Serie univers N, Maße 300x500mm, spezialisiert für den Einsatz von D-Sicherungen. Konzipiert für Sammelschienensysteme mit 60mm Breite in horizontaler Anordnung. Ideal für die Integration in D-Systeme, gewährleistet effiziente Energieverteilung und erleichtert die Installation und Wartung. Robuste Bauweise sichert Langlebigkeit und Zuverlässigkeit.
EAN
3250616150881
Marke
Hager
VPE
1 Stück
Preisgruppe
H110
Preis
259,30 €
/ Stück
*
Melden Sie sich an, um eine Produktliste zu erstellen
Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein
Vervollständigen Sie Ihr System
Optionales Zubehör
-
Abschottung 2 Produkte verfügbar -
Abdeckungen/Blenden/Blendrahmen 1 Produkte verfügbar -
Zubehör/Ersatzteile für Sammelschienen 3 Produkte verfügbar
Vervollständigen Sie Ihr System
-
UZ02T1
Abschottung, universN, waagerecht, 2 feldig
24,10 € / Stück* -
UZ30T1Abschottung, universN, 450mm, vertikal, im Raster von 150mm abbrechbar
9,90 € / Stück*
Technische Merkmale
Abmessungen
-
Höhe300 mm
-
Breite500 mm
-
Tiefe125 mm
-
Breite/Dicke Sammelschiene5 - 10 mm
-
Höhe Sammelschiene12 mm
-
Abstand Sammelschienen60 mm
Installation, Montage
-
Montage aufSammelschienensystem
Architektur
-
Polanzahl4
Elektrischer Strom
-
Nennstrom630 A
Werkstoff
-
RAL Nummer9010
-
WerkstoffKunststoff
Lieferumfang
-
Mit DeckelJa
Ökologischer Wert
Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren
Zertifizierungen und Dokumente
Downloads
-

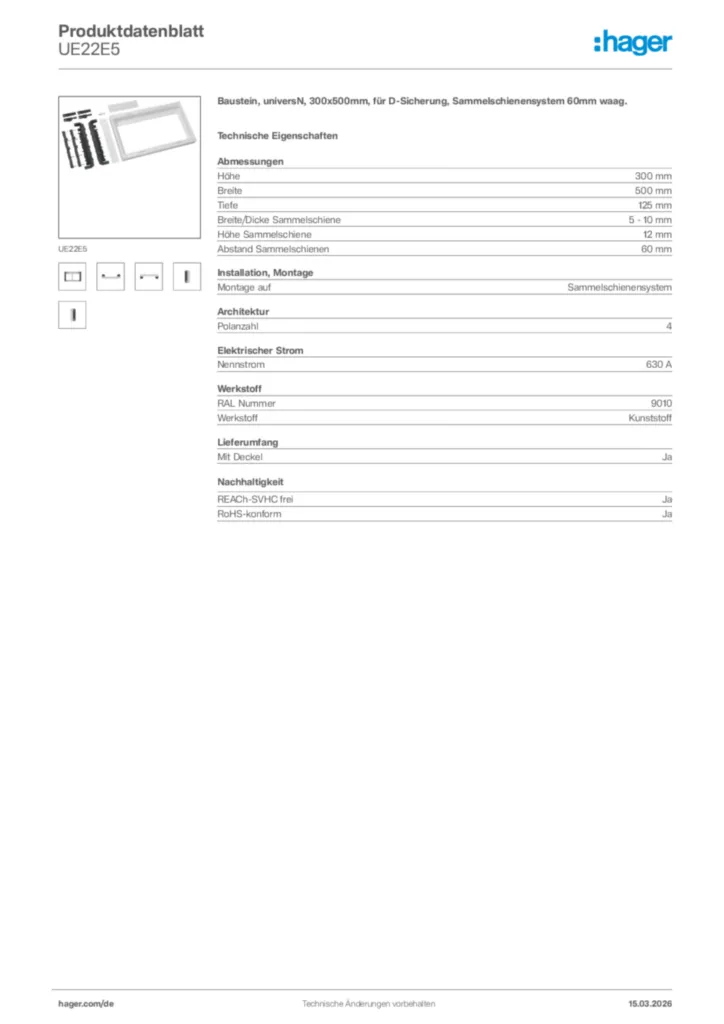

Produktbild
Hinweise zum Verwendungszweck. Wir weisen darauf hin, dass wir Inhaber der Nutzungsrechte des zur Verfügung gestellten Bildmaterials sind. Sie dürfen das zur Verfügung gestellte Material nur entsprechend unserer Nutzungsbedingungen (PDF, 85 KB) verwenden. Sie sind für die Einhaltung der Lizenzbestimmung selbst verantwortlich und können bei Missbrauch haftbar gemacht werden.
Produktbild UE22E5
-
Bedienungsanleitung
Montageanleitung für UCxx, UE1xx, UYxx, UZxx - Bausatz, universN/Baustein univers (Stand: 05.2018)
Bedienungsanleitung International 2018-06-14
PDF493,38 kB
Montageanleitung für UE21xx, UE22xx, UE31xx, UY21xx, UY22xx, UY31xx - Baustein univers (Stand: 05.2018)
Bedienungsanleitung International 2018-06-14
PDF1,14 MB -
Montageanleitung
Montageanleitung für UE21E5, UE22E5, UE31E3A, UZ017 - Baustein, universN (Stand: 11.2012)
Montageanleitung International 2012-12-06
PDF195,73 kB -
Technische Broschüre
Niederspannungsverteilung
Das Hager-Systemangebot (12DE0046)
PDF3,29 MB
univers N - Energie verteilen mit System
Verteilen. Schützen. Planen. (22DE0011-22)
PDF8,33 MB -
Bestellhilfe
univers N Bausteine/Bausätze
Bestellübersicht Mai 2022 (22DE0147)
PDF5,62 MB -
Tipps
Hager Tipp 34
Niederspannungs-Schaltgerätekombinationen (20DE0088)
PDF3,01 MB -
Tools
Hagerplan - Der Ausschreibungstextkonfigurator
Ausschreiben leicht gemacht
URL
Planungssoftware Hagercad - Schnell, sicher, effektiv
Planen Sie Niederspannungshauptverteilungen und Zählerschränke einfacher, effektiver und normgerecht mit Hagercad.
URL -
Konformitätserklärung
Konformitätserklärung en-GB 2025-03-14
PDF684,89 kB
Konformitätserklärung en-GB 2025-03-14
PDF717,48 kB
Mehr Downloads
Weitere Produkte zu diesem System
-
5
-
1
ZU21AEinbausatz, univers Z, Höhe 900mm, 1 Zählerplatz, 1-feldig, mit HutschienePreis259,00 €/ Stück * -
2
U961NZählertragplatte, universN, 300x250mmPreis94,20 €/ Stück * -
3
U96NZählertragplatte, universN, 450x250mmPreis118,00 €/ Stück * -
4
U97NZählertragplatte, universN, 750x250mmPreis209,90 €/ Stück * -
5
ZU96ENZählertragplatte für eHZ, univers N, Höhe 450mm, mit Raum für ZusatzanwendungenPreis114,50 €/ Stück *
Ausschreibungstext
Baustein, universN, 300x500mm, für D-Sicherung, Sammelschienensystem 60mm waag.
Sammelschienenbaustein mit Sammelschienenträger zum Aufbau einer Niederspannungsverteilung als Schaltgerätekombination bis 1600A, Bemessungsspannung 3AC 690 V 50 Hz. Serienmäßig plombierbare Berührungsschutzabdeckungen, verstärkt mittels Gasinnendruckverfahren mit je vier Schnellverschlussbolzen. VDE Zeichengenehmigung nach DIN EN 61439-1 /-2/-3 (VDE 0660 Teil 600 -1/-2/-3).
Höhe: 300 mm
Breite: 500 mm
Tiefe: 125 mm
Breite/Dicke Sammelschiene: 5 - 10 mm
Höhe Sammelschiene: 12 mm
Abstand Sammelschienen: 60 mm
Montage auf: Sammelschienensystem
Polanzahl: 4
Nennstrom: 630 A
RAL Nummer: 9010
Werkstoff: Kunststoff
Mit Deckel: Ja
Fabrikat : Hager oder gleichwertig
Artikel : UE22E5
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
Sammelschienenbaustein mit Sammelschienenträger zum Aufbau einer Niederspannungsverteilung als Schaltgerätekombination bis 1600A, Bemessungsspannung 3AC 690 V 50 Hz. Serienmäßig plombierbare Berührungsschutzabdeckungen, verstärkt mittels Gasinnendruckverfahren mit je vier Schnellverschlussbolzen. VDE Zeichengenehmigung nach DIN EN 61439-1 /-2/-3 (VDE 0660 Teil 600 -1/-2/-3).
Höhe: 300 mm
Breite: 500 mm
Tiefe: 125 mm
Breite/Dicke Sammelschiene: 5 - 10 mm
Höhe Sammelschiene: 12 mm
Abstand Sammelschienen: 60 mm
Montage auf: Sammelschienensystem
Polanzahl: 4
Nennstrom: 630 A
RAL Nummer: 9010
Werkstoff: Kunststoff
Mit Deckel: Ja
Fabrikat : Hager oder gleichwertig
Artikel : UE22E5
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
