Baustein, universN, 300x500mm, für 4 Trenner NH00 auf Sammelschienensystem 40mm UE22A4B
EAN
3250616151178
Marke
Hager
VPE
1 Stück
Preisgruppe
H110
Passende Tools
Preis
151,70 €
/ Stück
*
Melden Sie sich an, um eine Produktliste zu erstellen
Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein
Vervollständigen Sie Ihr System
Optionales Zubehör
-
Abdeckungen/Blenden/Blendrahmen 1 Produkte verfügbar
Vervollständigen Sie Ihr System
-
UZ01Z6
Blindabdeckung, universN, für Trenner NH000/00, sperrbar
9,90 € / Stück*
Technische Merkmale
Abmessungen
-
Höhe300 mm
-
Breite500 mm
-
Breite/Dicke Sammelschiene12 - 12 mm
-
Tiefe125 mm
Ausstattung
-
Anzahl Felder2
-
Anzahl Reihen2
-
Mit MontageplatteNein
Werkstoff
-
FarbeReinweiß
-
RAL Nummer9010
Lieferumfang
-
Mit DeckelJa
Sicherung
-
SicherungsgrößeNH00
Ökologischer Wert
Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren
Zertifizierungen und Dokumente
Downloads
-

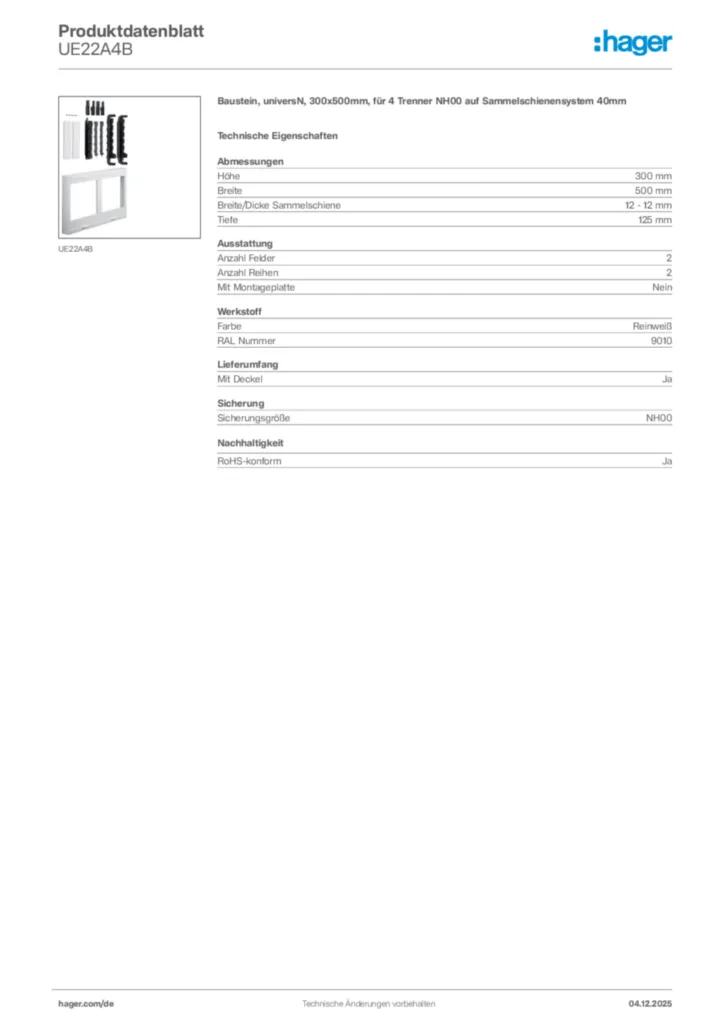

Produktbild
Hinweise zum Verwendungszweck. Wir weisen darauf hin, dass wir Inhaber der Nutzungsrechte des zur Verfügung gestellten Bildmaterials sind. Sie dürfen das zur Verfügung gestellte Material nur entsprechend unserer Nutzungsbedingungen (PDF, 85 KB) verwenden. Sie sind für die Einhaltung der Lizenzbestimmung selbst verantwortlich und können bei Missbrauch haftbar gemacht werden.
Produktbild UE22A4B
-
Montageanleitung
Montageanleitung für UE21A2B, UE22A4B, UE31A1B - Baustein, universN (Stand: 09.2009)
Montageanleitung International 2009-12-17
PDF1,01 MB -
Technische Broschüre
Niederspannungsverteilung
Das Hager-Systemangebot (12DE0046)
PDF3,29 MB
univers N - Energie verteilen mit System
Verteilen. Schützen. Planen. (22DE0011-22)
PDF8,33 MB -
Tipps
Hager Tipp 34
Niederspannungs-Schaltgerätekombinationen (20DE0088)
PDF3,01 MB -
Katalog
univers N Bausteine/Bausätze
Bestellübersicht Mai 2022 (22DE0147)
PDF5,62 MB -
Technische Beilage (single-product)
Technischer Anhang - Verteiler-Innenausbausystem
Stand: 01.04.2022
PDF3,15 MB -
Tools
Planungssoftware Hagercad - Schnell, sicher, effektiv
Planen Sie Niederspannungshauptverteilungen und Zählerschränke einfacher, effektiver und normgerecht mit Hagercad.
URL -
Konformitätserklärung
Declaration
Konformitätserklärung International 2023-04-25
PDF724,19 kB
Declaration
Konformitätserklärung International 2023-04-25
PDF691,27 kB
Declaration
Konformitätserklärung International 2023-03-30
PDF530,77 kB
Mehr Downloads
Weitere Produkte zu diesem System
-
5
-
1
ZU21AEinbausatz, univers Z, Höhe 900mm, 1 Zählerplatz, 1-feldig, mit HutschienePreis259,00 €/ Stück * -
2
U961NZählertragplatte, universN, 300x250mmPreis94,20 €/ Stück * -
3
U96NZählertragplatte, universN, 450x250mmPreis118,00 €/ Stück * -
4
U97NZählertragplatte, universN, 750x250mmPreis209,90 €/ Stück * -
5
ZU96ENZählertragplatte für eHZ, univers N, Höhe 450mm, mit Raum für ZusatzanwendungenPreis114,50 €/ Stück *
Ausschreibungstext
Baustein, universN, 300x500mm, für 4 Trenner NH00 auf Sammelschienensystem 40mm
univers N Sammelschienenbaustein mit Sammelschienenträger zum Aufbau einer Niederspannungsverteilung als Schaltgerätekombination bis 1600A, Bemessungsspannung 3AC 690 V /50Hz. Serienmäßig plombierbare Berührungsschutzabdeckungen, verstärkt mittels Gasinnendruckverfahren mit je vier Schnellverschlussbolzen. VDE Zeichengenehmigung nach DIN EN 61 439 -1 u. - 2 u. -3 (VDE 0660 Teil 600 -1 u. -2 u. -3), Maßnorm: DIN 43 870.
Höhe: 300 mm
Breite: 500 mm
Tiefe: 125 mm
Breite/Dicke Sammelschiene: 12 - 12 mm
Anzahl Felder: 2
Farbe: Reinweiß
RAL Nummer: 9010
Anzahl Reihen: 2
Mit Deckel: Ja
Fabrikat : Hager oder gleichwertig
Artikel : UE22A4B
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
univers N Sammelschienenbaustein mit Sammelschienenträger zum Aufbau einer Niederspannungsverteilung als Schaltgerätekombination bis 1600A, Bemessungsspannung 3AC 690 V /50Hz. Serienmäßig plombierbare Berührungsschutzabdeckungen, verstärkt mittels Gasinnendruckverfahren mit je vier Schnellverschlussbolzen. VDE Zeichengenehmigung nach DIN EN 61 439 -1 u. - 2 u. -3 (VDE 0660 Teil 600 -1 u. -2 u. -3), Maßnorm: DIN 43 870.
Höhe: 300 mm
Breite: 500 mm
Tiefe: 125 mm
Breite/Dicke Sammelschiene: 12 - 12 mm
Anzahl Felder: 2
Farbe: Reinweiß
RAL Nummer: 9010
Anzahl Reihen: 2
Mit Deckel: Ja
Fabrikat : Hager oder gleichwertig
Artikel : UE22A4B
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
Technische Fragen?
Die technische Anwendungsberatung hilft Ihnen persönlich rund um Themen der Installationsverteilungen und Schalt-/Schutzgeräte weiter.
