UD-ZuHause mini Set mit bestückter Edelstahlkassette Q02 LE m. Belagstiefe 15mm UDKQ02E15
Melden Sie sich an, um eine Produktliste zu erstellen
Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein
Vervollständigen Sie Ihr System
Optionales Zubehör
-
Zubehör 1 Produkte verfügbar
Vervollständigen Sie Ihr System

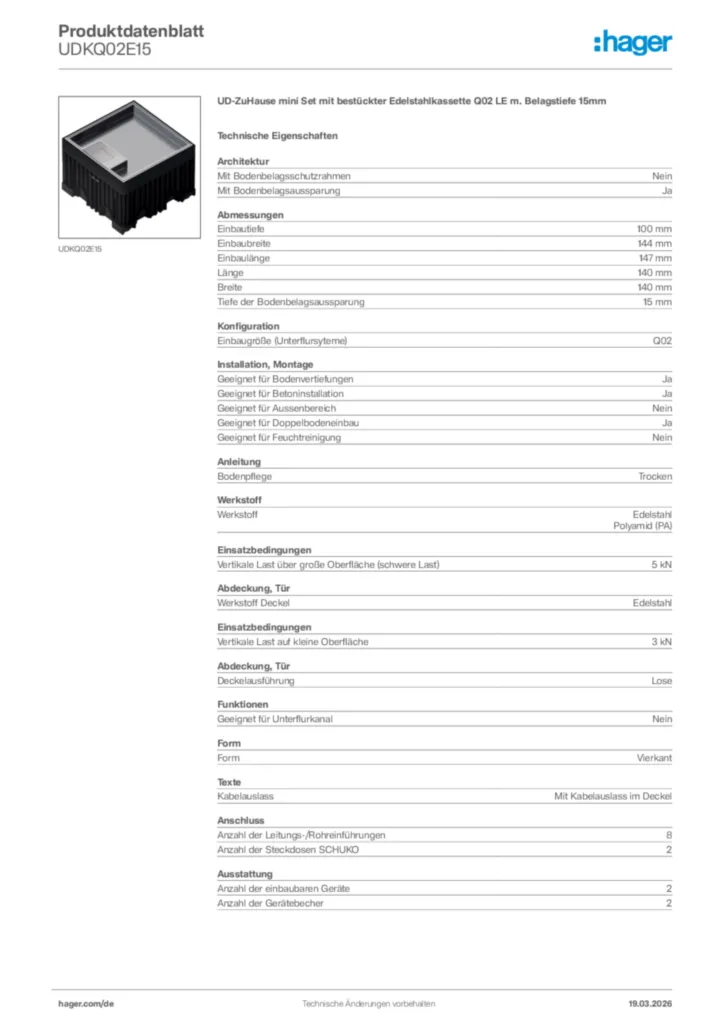

Technische Merkmale
-
Mit BodenbelagsschutzrahmenNein
-
Mit BodenbelagsaussparungJa
-
Einbautiefe100 mm
-
Einbaubreite144 mm
-
Einbaulänge147 mm
-
Länge140 mm
-
Breite140 mm
-
Tiefe der Bodenbelagsaussparung15 mm
-
Geeignet für BodenvertiefungenJa
-
Geeignet für BetoninstallationJa
-
Geeignet für AußenbereichNein
-
Geeignet für DoppelbodeneinbauJa
-
Geeignet für FeuchtreinigungNein
-
BodenpflegeTrocken
-
WerkstoffEdelstahl, Polyamid (PA)
-
Werkstoff DeckelEdelstahl
-
DeckelausführungLose
-
Maximale Belastung3 - 5 kN
-
Geeignet für UnterflurkanalNein
-
FormVierkant
-
KabelauslassMit Kabelauslass im Deckel
-
Anzahl der Leitungseinführungen8
-
Anzahl der Steckdosen SCHUKO2
-
Anzahl der einbaubaren Geräte2
-
Anzahl der Gerätebecher2
-
IP-Klasse (Ingress Protection)IP30
-
Stoßfestigkeit IKIK10
-
Schutzart IP im ungenutzten ZustandIP30
-
Einbaugröße (Unterflursyteme)Q02
Ökologischer Wert
Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren
Zertifizierungen und Dokumente
Downloads
-
Produktbild
Hinweise zum Verwendungszweck. Wir weisen darauf hin, dass wir Inhaber der Nutzungsrechte des zur Verfügung gestellten Bildmaterials sind. Sie dürfen das zur Verfügung gestellte Material nur entsprechend unserer Nutzungsbedingungen (PDF, 85 KB) verwenden. Sie sind für die Einhaltung der Lizenzbestimmung selbst verantwortlich und können bei Missbrauch haftbar gemacht werden.
Produktbild UDKQ02E15
-
Montageanleitung
Montageanleitung für UDKQ02Ex - Bodendosen-Set
Montageanleitung International 2022-11-04
PDF18,52 MB -
Technische Broschüre
News - Markteinführung April 2023
(23DE0010)
PDF17,68 MB -
Technische Beilage (single-product)
Bodeninstallationssysteme, Belastungen
Technische Beilage (single-product) de-DE 2024-02-12
PDF391,15 kBBodeninstallationssysteme, Hinweis für den Bodenleger
Technische Beilage (single-product) de-DE 2022-09-22
PDF2,54 MBBodeninstallationssysteme, Schutzarten
Technische Beilage (single-product) de-DE 2024-02-08
PDF882,67 kBFloor installation systems, Information for the floor layer
Technische Beilage (single-product) en-GB 2023-06-16
PDF2,59 MBFloor installation systems, Mechanical stress
Technische Beilage (single-product) en-GB 2024-02-12
PDF389,75 kBFloor installation systems, Protection class
Technische Beilage (single-product) en-GB 2024-02-08
PDF868,08 kBTrittschallverhalten Unterflursysteme
Technischer Anhang (Einzelprodukt) de-DE 2024-09-09
PDF596,49 kBTrittschallverhalten Unterflursysteme (EN)
Technischer Anhang (Einzelprodukt) en-GB 2024-10-07
PDF578,05 kB -
Product Drawing
ProductTechnicalDrawing_UDKQ02E15
Product Drawing International 2023-01-19
PDF150,33 kB -
STEP Dateien
Step Model UDKQ02E15
STEP Dateien International 2022-10-25
STP12,08 MB -
DXF Dateien
DXF_Datei_UDKQ02E15
DXF Dateien International 2023-01-19
DXF544,54 kB -
Handbuch
Handbuch Bodeninstallationssysteme (DE, 2022-06)
PDF99,71 MBHandbuch Bodeninstallationssysteme (EN, 2022-06)
PDF99,70 MB -
Tools
Hagerplan - Der Ausschreibungstextkonfigurator
Ausschreiben leicht gemacht
URLOnline Konfigurator für Unterflurversorgungseinheiten und Decken-/Bodenanschlusssäulen
Planen Sie mit dem Online-Konfigurator von Hager Ihre Unterflurversorgungseinheit oder Decken- und Bodenanschlusssäule. Ganz einfach per Drag & Drop.
URL -
Konformitätserklärung
Konformitätserklärung International 2023-09-26
PDF222,92 kB
Ausschreibungstext
UD-ZuHause Bodendosenset, quadratisch, nivellierbar, bestehend aus Kunststoff-Bodendose, Montageschutzblech, Montageabdeckung, Kassettenrahmen, Leitungsauslass-Kassettendeckel, Trittschallelement, Geräteträger Energietechnik für 2 Geräte 45 x 45 mm, Geräteträger Datentechnik für 1 Montageplatte, Steckdose 2-fach 33° 16A/250V 45 x 45 mm, Montageplatte 2 x RJ45 19,3 x 14,8 mm. Einsetzbar für alle Bodenaufbauarten in trockenen Räumen im Innenbereich mit trocken gepflegten Böden. Mit vorgeprägten Einführungsöffnungen an Seitenwänden und Boden für Leerrohre (8 x M20/M25). Auf Höhenerweiterung der Größe Q02 montierbar. Geprüft nach DIN EN 50085-1 und DIN EN 50085-2-2.
Mit Bodenbelagsschutzrahmen: Nein
Mit Bodenbelagsaussparung: Ja
Einbautiefe: 100 mm
Einbaubreite: 144 mm
Einbaulänge: 147 mm
Länge: 140 mm
Breite: 140 mm
Tiefe der Bodenbelagsaussparung: 15 mm
Einbaugröße (Unterflursyteme): Q02
Geeignet für Hohlbodenmontage: Ja
Geeignet für Betoninstallation: Ja
Geeignet für Außenbereich: Nein
Geeignet für Doppelbodeneinbau: Ja
Geeignet für Feuchtreinigung: Nein
Bodenpflege: Trocken
Werkstoff: Edelstahl
Polyamid (PA)
Maximale Belastung: 3 - 5 kN
Werkstoff Deckel: Edelstahl
Deckelausführung: Lose
Geeignet für Unterflurkanal: Nein
Form: Vierkant
Kabelauslass: Mit Kabelauslass im Deckel
Halogenfrei: Nein
Anzahl der Leitungseinführungen: 8
Anzahl der Steckdosen SCHUKO: 2
Anzahl der einbaubaren Geräte: 2
Anzahl der Gerätebecher: 2
Schutzart IP: IP30
Stoßfestigkeit IK: IK10
Schutzart IP im ungenutzten Zustand: IP30
Fabrikat : Hager oder gleichwertig
Artikel : UDKQ02E15
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
