Baustein, universN, 300x250mm, für Reihenklemmen senkrecht UD21A2
EAN
3250616141025
Marke
Hager
VPE
1 Stück
Preisgruppe
H110
Preis
129,90 €
/ Stück
*
Melden Sie sich an, um eine Produktliste zu erstellen
Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein
Vervollständigen Sie Ihr System
Optionales Zubehör
-
Verteilerbaugruppe Klemmen 7 Produkte verfügbar -
Komponenten für Verdrahtung, Kabeleinführung und Kabelbefestigung 1 Produkte verfügbar -
Zubehör 4 Produkte verfügbar -
Kabelführung für Gehäuse/Schränke 2 Produkte verfügbar
Vervollständigen Sie Ihr System
-
KJ02A
Verteilerblock, 250A, 1polig, 1x 35-95² / 2x 6-35² / 5x 1, 5-16² / 4x 1, 5 - 10²
51,50 € / Stück* -
KJ02ANVerteilerblock 250A m.Frontabdeckung 1p. 1x35-120²/1x1,5-50²/4x1,5-16²/8x2,5-25²
53,70 € / Stück* -
KJ02BVerteilerblock 400A geschl., 1polig, 1x 95-185²/2x 6-35²/5x 1,5-16²/4x 1,5-10²
54,50 € / Stück* -
KJ02CVerteilerblock, 160A, 1polig, 1x10-70²/ 6x2, 5-16²/ 1xFlachkupfer 16x5mm seitl.
37,60 € / Stück* -
KJ02CNVerteilerblock 160A mit Frontabdeckung, 1polig, 2x 25-70²/3x 2,5-25²/8x 1,5-16²
40,00 € / Stück* -
KJ02DNVerteilerblock 125A mit Frontabdeckung, 1polig, 2x 10-35²/2x 2,5-25²/6x 1,5-16²
34,00 € / Stück* -
KJ02GVerteilerblock 500A 1p. 1xFlachkupfer 24x6mm /2x 2,5-35²/5x 2,5-16²/4x 2,5-10²
59,50 € / Stück*
-
FZ913
Leitungsführungsklammer, univers, zum Verschrauben, 4 Stück
11,30 € / Stück*
-
UZ01V1
Adapter, universN, doppelt, für Leitungsklammer auf Hutschiene 35x15mm, 20 Teile
42,20 € / Stück* -
UZ05A1Haubenturm-Erhöhung der Einbautiefe um 15mm, universN, Inhalt 4 Stück
6,70 € / Stück* -
UZ25V1Leitungsklammer, universN, groß, 20 Teile
37,40 € / Stück* -
UZ25V2Leitungsklammer, universN, klein, 20 Teile
35,00 € / Stück*
-
UT50C
Deckel für Kabelkanal, universN, 78x31mm, 2m lang
17,10 € / Stück* -
UZ50A1Leitungskanalhalter, universN, mit Befestigungsschrauben, Set = 2 Stück
10,90 € / Stück*
Technische Merkmale
Abmessungen
-
Höhe300 mm
-
Breite250 mm
-
Tiefe125 mm
Ausstattung
-
Anzahl Reihen2
Installation, Montage
-
Einbau-/AnschlussortVertikal
Werkstoff
-
WerkstoffKunststoff
-
RAL Nummer9010
Ökologischer Wert
Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren
Zertifizierungen und Dokumente
Downloads
-
Produktbild
Hinweise zum Verwendungszweck. Wir weisen darauf hin, dass wir Inhaber der Nutzungsrechte des zur Verfügung gestellten Bildmaterials sind. Sie dürfen das zur Verfügung gestellte Material nur entsprechend unserer Nutzungsbedingungen (PDF, 85 KB) verwenden. Sie sind für die Einhaltung der Lizenzbestimmung selbst verantwortlich und können bei Missbrauch haftbar gemacht werden.

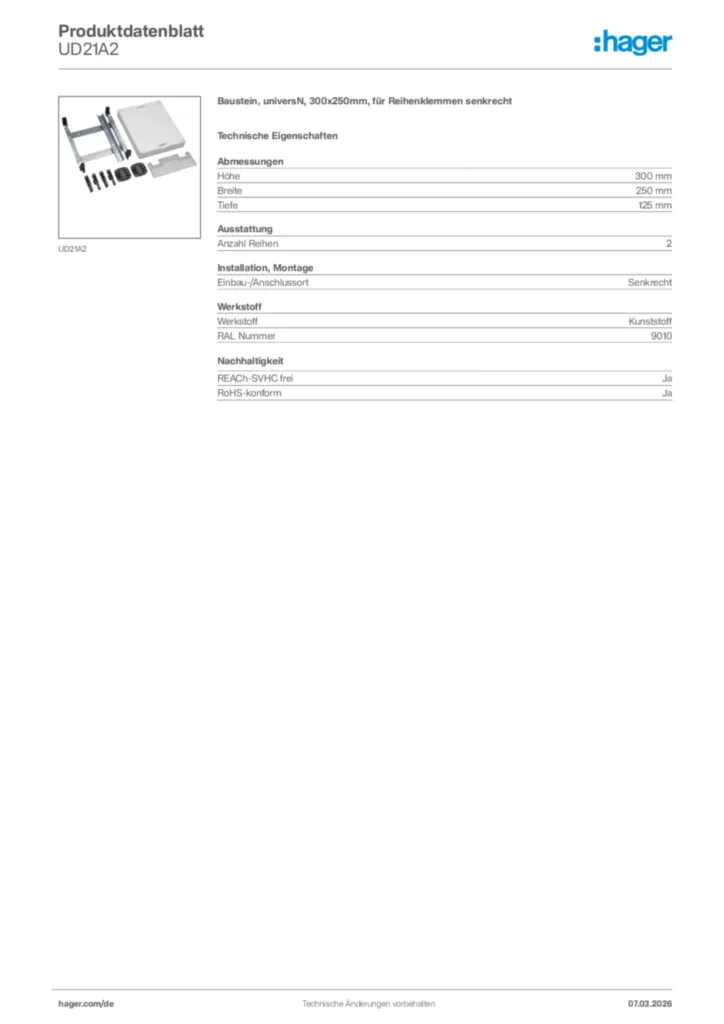

Produktbild UD21A2
-
Montageanleitung
Montageanleitung
Montageanleitung International 2011-01-27
PDF1,42 MB -
Technische Broschüre
Niederspannungsverteilung
Das Hager-Systemangebot (12DE0046)
PDF3,29 MB
univers N - Energie verteilen mit System
Verteilen. Schützen. Planen. (22DE0011-22)
PDF8,33 MB -
Tipps
Hager Tipp 34
Niederspannungs-Schaltgerätekombinationen (20DE0088)
PDF3,01 MB -
Katalog
univers N Bausteine/Bausätze
Bestellübersicht Mai 2022 (22DE0147)
PDF5,62 MB -
Technische Beilage (single-product)
Technischer Anhang - Verteiler-Innenausbausystem
Stand: 01.04.2022
PDF3,15 MB -
Tools
Hagerplan - Der Ausschreibungstextkonfigurator
Ausschreiben leicht gemacht
URL
Planungssoftware Hagercad - Schnell, sicher, effektiv
Planen Sie Niederspannungshauptverteilungen und Zählerschränke einfacher, effektiver und normgerecht mit Hagercad.
URL -
Konformitätserklärung
Declaration
Konformitätserklärung International 2023-04-25
PDF724,19 kB
Declaration
Konformitätserklärung International 2023-04-25
PDF691,27 kB
Declaration
Konformitätserklärung International 2023-03-30
PDF530,77 kB
Mehr Downloads
Weitere Produkte zu diesem System
-
5
-
1
ZU21AEinbausatz, univers Z, Höhe 900mm, 1 Zählerplatz, 1-feldig, mit HutschienePreis259,00 €/ Stück * -
2
U961NZählertragplatte, universN, 300x250mmPreis94,20 €/ Stück * -
3
U96NZählertragplatte, universN, 450x250mmPreis118,00 €/ Stück * -
4
U97NZählertragplatte, universN, 750x250mmPreis209,90 €/ Stück * -
5
ZU96ENZählertragplatte für eHZ, univers N, Höhe 450mm, mit Raum für ZusatzanwendungenPreis114,50 €/ Stück *
Ausschreibungstext
Baustein, universN, 300x250mm, für Reihenklemmen senkrecht
univers N Reihenklemmen bzw. Modulargerätebaustein mit Hutschiene zum Aufbau einer Niederspannungsverteilung als Schaltgerätekombination bis 1600A, Bemessungsspannung 3AC 690 V /50Hz. Serienmäßig plombierbare Berührungsschutzabdeckungen, verstärkt mittels Gasinnendruckverfahren mit je vier Schnellverschlussbolzen. VDE Zeichengenehmigung nach DIN EN 61 439 -1 u. - 2 u. -3 (VDE 0660 Teil 600 -1 u. -2 u. -3), Maßnorm: DIN 43 870.
Höhe: 300 mm
Breite: 250 mm
Tiefe: 125 mm
Anzahl Reihen: 2
Einbau-/Anschlussort: Vertikal
Werkstoff: Kunststoff
RAL Nummer: 9010
Fabrikat : Hager oder gleichwertig
Artikel : UD21A2
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
univers N Reihenklemmen bzw. Modulargerätebaustein mit Hutschiene zum Aufbau einer Niederspannungsverteilung als Schaltgerätekombination bis 1600A, Bemessungsspannung 3AC 690 V /50Hz. Serienmäßig plombierbare Berührungsschutzabdeckungen, verstärkt mittels Gasinnendruckverfahren mit je vier Schnellverschlussbolzen. VDE Zeichengenehmigung nach DIN EN 61 439 -1 u. - 2 u. -3 (VDE 0660 Teil 600 -1 u. -2 u. -3), Maßnorm: DIN 43 870.
Höhe: 300 mm
Breite: 250 mm
Tiefe: 125 mm
Anzahl Reihen: 2
Einbau-/Anschlussort: Vertikal
Werkstoff: Kunststoff
RAL Nummer: 9010
Fabrikat : Hager oder gleichwertig
Artikel : UD21A2
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
