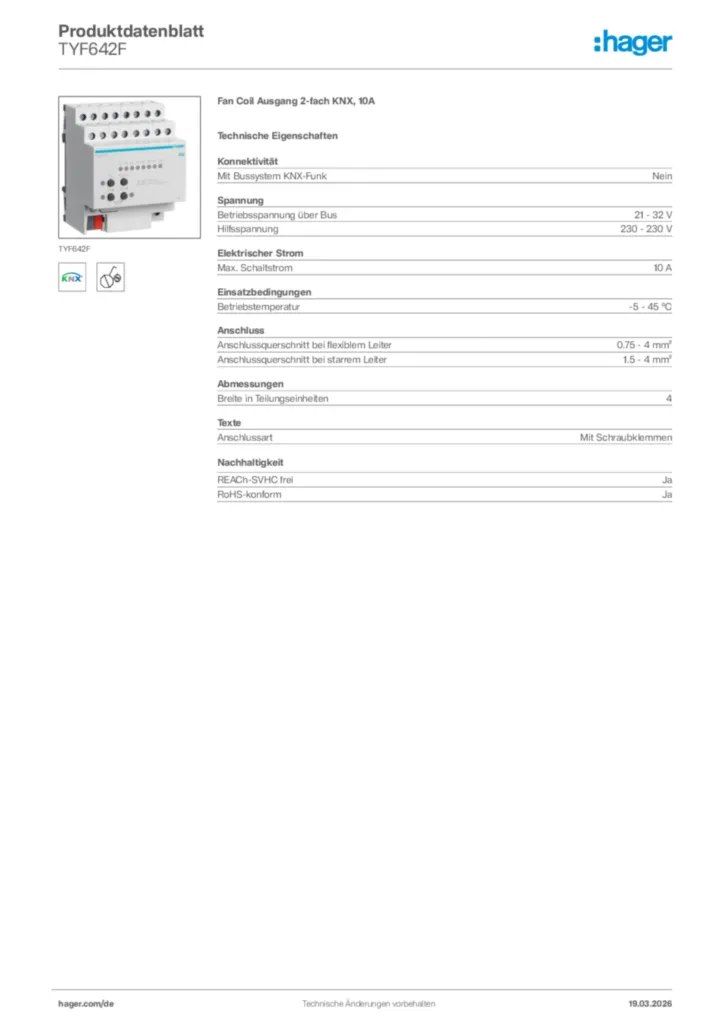

Produktbild TYF642F
Montageanleitung
Montageanleitung en-GB, es-ES, pl-PL 2012-11-15
PDF
1,82 MB
Montageanleitung für TYF642F - Fan Coil Ausgang 2fach KNX, 10A (DE-FR, Stand: 09.2017)
Montageanleitung fr-FR, de-DE 2012-11-15
PDF
1,85 MB
Broschüre
Hager im Zweckbau
Broschüre de-DE 2018-02-27
PDF
6,03 MB
Tipps
Hager Tipp 49
Tipps de-DE 2021-11-12
PDF
3,80 MB
Katalog
Bestellübersicht KNX Gebäudesteuerung
Katalog de-DE 2022-04-06
PDF
115,30 MB
Technische Beilage (single-product)
Technischer Anhang - Schalterprogramme und Gebäudesteuerung Allgemein
Der Fan- Coil dient zur elektrischen Ansteuerung von Gebläsekonvektoren , Lüfter oder zur Umsetzung von RTR-Stellgrößentelegrammen in Ventilstellungen oder Lüfterstufen. Es können 1 oder 2 Lüfterkanälen mit 6 bzw. 3 Lüfterstufen angesteuert werden. Es können die Betriebsarten Heizen, Kühlen, Heizen und Kühlen ausgeführt werden. Die manuelle Ansteuerung von Gebläselüftern über Tastsensoren oder Bedientableaus ist möglich. Nutzung freier Kanäle zur Steuerung von weiteren Schaltlasten. 4 Handbedientasten zur Steuerung von Ventilen/Lüfterstufen, sowie Busfunktion Ein/Aus. Manuelle Betätigung auch ohne Bus möglich. Das Gerät verfügt über eine Programmiertaste und eine rote Programmier-LED. Mit 8 roten Status-LED und 3 roten LED als Handbetätigungsanzeige.
Betriebsspannung über Bus: 21 - 32 V
Hilfsspannung: 230 - 230 V
Max. Schaltstrom: 10 A
Betriebstemperatur: -5 - 45 °C
Anschlussquerschnitt bei flexiblem Leiter: 0.75 - 4 mm²
Anschlussquerschnitt bei starrem Leiter: 1.5 - 4 mm²
Anzahl Module: 4
Fabrikat : Hager oder gleichwertig Artikel : TYF642F gewähltes Fabrikat/Typ: '___________/___________' liefern, montieren und betriebsfertig anschließen.
