Impuls Gateway KNX, 3 Eingänge, IP44 TXE773
EAN
3250616057739
Marke
Hager
VPE
1 Stück
Preisgruppe
H503
Preis
231,60 €
/ Stück
*
Melden Sie sich an, um eine Produktliste zu erstellen
Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein
Technische Merkmale
Spannung
-
Eingangsspannung30 - 30 V
Elektrischer Strom
-
Anzahl Eingangsstromkreise3
Abmessungen
-
Breite85 mm
Sicherheit
-
IP-Klasse (Ingress Protection)IP44
Installation, Montage
-
Montage aufAufputz
Einsatzbedingungen
-
Betriebstemperatur-20 - 55 °C
Ökologischer Wert
Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren
Zertifizierungen und Dokumente
Downloads
-

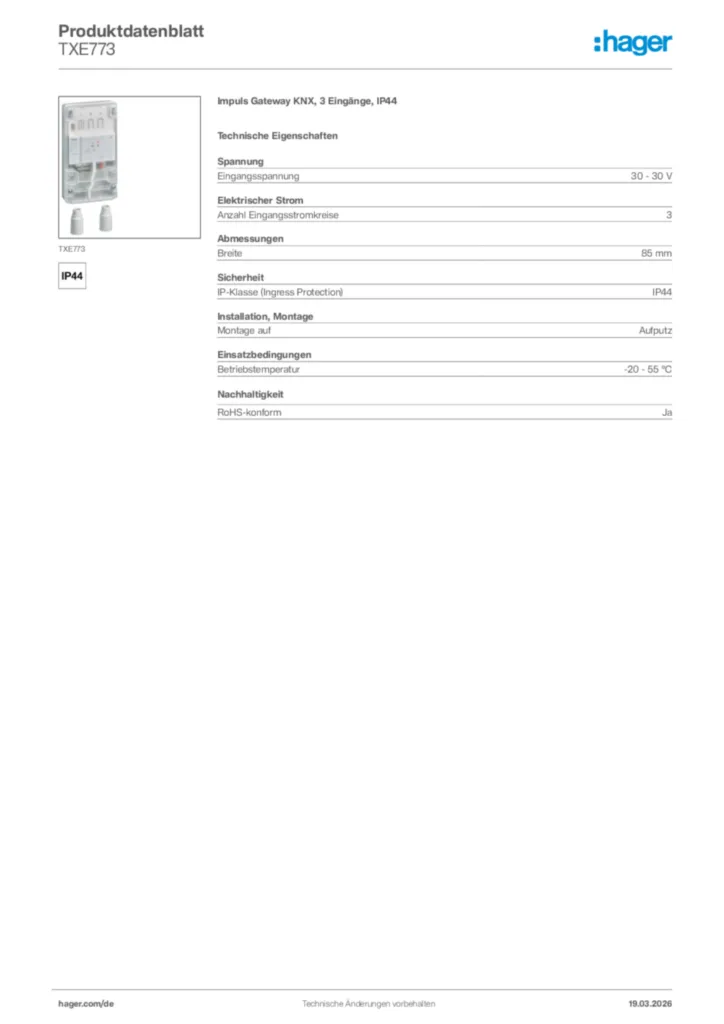

Produktbild
Hinweise zum Verwendungszweck. Wir weisen darauf hin, dass wir Inhaber der Nutzungsrechte des zur Verfügung gestellten Bildmaterials sind. Sie dürfen das zur Verfügung gestellte Material nur entsprechend unserer Nutzungsbedingungen (PDF, 85 KB) verwenden. Sie sind für die Einhaltung der Lizenzbestimmung selbst verantwortlich und können bei Missbrauch haftbar gemacht werden.
Produktbild TXE773
-
Montageanleitung
Installationsanleitung für TXE771 - Impuls Gateway KNX, 1/3 Eingang, IP44 (DE-EN, Stand: 10.2016)
Montageanleitung en-GB, de-DE, pl-PL 2015-04-22
PDF1,32 MB -
Technische Broschüre
Wir rocken easy
Die intelligente Haussteuerung für Neubau und Modernisierung (24DE0020-02)
PDF236,74 MB -
Broschüre
Hager im Zweckbau
Ein Partner, mit dem Sie planen können (18DE0070)
PDF6,03 MB -
Bestellhilfe
KNX Gebäudesteuerung
Bestellübersicht Mai 2024 (24DE0020-07)
PDF60,54 MB
KNX easy
Bestellübersicht Mai 2024 (24DE0020-06)
PDF11,38 MB -
Technische Beilage (single-product)
Technischer Anhang - Schalterprogramme und Gebäudesteuerung Allgemein
Stand: 01.04.2022
PDF40,42 MB -
KNX Produktdatenbank
KNX Produktdatenbank (ab ETS4) für TXE773 - Impuls-Gateway KNX, 3 Eingänge
KNX Produktdatenbank en-GB, es-ES, fr-FR, de-DE, it-IT, nl-NL, nn-NO, pl-PL, pt-PT, sv-SE 2020-01-01
KNXPROD95,26 kB -
Applikationshandbuch
ETS Applikationsbeschreibung für TXE771 & TXE773 (DE)
Applikationshandbuch de-DE 2013-01-15
PDF1,70 MB
ETS application guide for TXE771 & TXE773 (EN)
Applikationshandbuch en-GB, pl-PL 2015-03-25
PDF1,59 MB -
Tools
Hager Pilot App - Konfigurator für domovea, flow und Elcom
Mit der Hager Pilot App können Sie den domovea Server (TJA670, TJA470), den Energiemanagement Controller (XEM461) und dem Elcom Server (TJA510N) einrichten, konfigurieren und verwalten.
URL
Hagerplan - Der Ausschreibungstextkonfigurator
Ausschreiben leicht gemacht
URL
Mehr Downloads
Weitere Produkte zu diesem System
Ausschreibungstext
Impuls Gateway KNX, 3 Eingänge, IP44
Das Impuls Zählmodul mit batteriegepuffertem Datenspeicher und KNX Buskoppler zur Fernauslese und Fernüberwachung von Verbrauchsmessdaten. Der Zähleingang ist mit der S0-Schnittstelle nach EN43864 spezifiziert, kann aber auch mit einem potentialfreien Kontakt beschaltet werden. Funktionen: Leistung / Fluss als berechneter Wert, Energie / Volumen als gezählter Wert, Energie / Volumen als Teilzähler Wert, Separaten Teilzähler Reset für jeden Eingang. Volumen wird in m³ gesendet Energie in Wh gesendet. Die Inbetriebnahme der KNX-Sensoren erfolgt über die ETS (Engineering Tool Software) in Verbindung mit dem dazugehörigen Applikationsprogramm oder im easy System mit dem TXA101 Inbetriebnahme-Tool.
Eingangsspannung: 30 - 30 V
Anzahl Eingangsstromkreise: 3
Breite: 85 mm
Schutzart IP: IP44
Montage auf: Aufputz
Betriebstemperatur: -20 - 55 °C
Fabrikat : Hager oder gleichwertig
Artikel : TXE773
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
Das Impuls Zählmodul mit batteriegepuffertem Datenspeicher und KNX Buskoppler zur Fernauslese und Fernüberwachung von Verbrauchsmessdaten. Der Zähleingang ist mit der S0-Schnittstelle nach EN43864 spezifiziert, kann aber auch mit einem potentialfreien Kontakt beschaltet werden. Funktionen: Leistung / Fluss als berechneter Wert, Energie / Volumen als gezählter Wert, Energie / Volumen als Teilzähler Wert, Separaten Teilzähler Reset für jeden Eingang. Volumen wird in m³ gesendet Energie in Wh gesendet. Die Inbetriebnahme der KNX-Sensoren erfolgt über die ETS (Engineering Tool Software) in Verbindung mit dem dazugehörigen Applikationsprogramm oder im easy System mit dem TXA101 Inbetriebnahme-Tool.
Eingangsspannung: 30 - 30 V
Anzahl Eingangsstromkreise: 3
Breite: 85 mm
Schutzart IP: IP44
Montage auf: Aufputz
Betriebstemperatur: -20 - 55 °C
Fabrikat : Hager oder gleichwertig
Artikel : TXE773
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
