Hager

ST309

Sicherheitstrafo 230V/12V, 20VA, 4PLE
Best-Nr.
ST309
EAN-Nr.
3250615512239
VPE
1 Stück
Preisgruppe
H410
Preis
67,70 € / Stück *

Technische Merkmale

  • Betriebstemperatur
    • -20…35 °C
  • Bemessungsbetriebsspannung Ue
    • 230 V
  • Ausgangsspannung
    • 12 V
  • Leistungsaufnahme
    • 20 VA
  • Anzahl Module
    • 4
  • Isolationsspannung
    • 4000 V
  • Anschlussquerschnitt bei flexiblem Leiter
    • 4mm²
  • Anschlussquerschnitt bei starrem Leiter
    • 6mm²
  • Gesamtverlustleistung unter Nennstrom
    • 2 W
  • Höhe installiertes Produkt
    • 85 mm
  • Breite installiertes Produkt
    • 70 mm
  • Tiefe installiertes Produkt
    • 58 mm
  • Schutzart
    • IP20
  • Frequenz
    • 50 Hz
  • Leerlaufspannung sekundär
    • 13.3 V
  • Temperaturschutz
    • ja
  • Kurzschlusssicher
    • ja
  • Ein-/Ausschalter
    • nein

Downloads

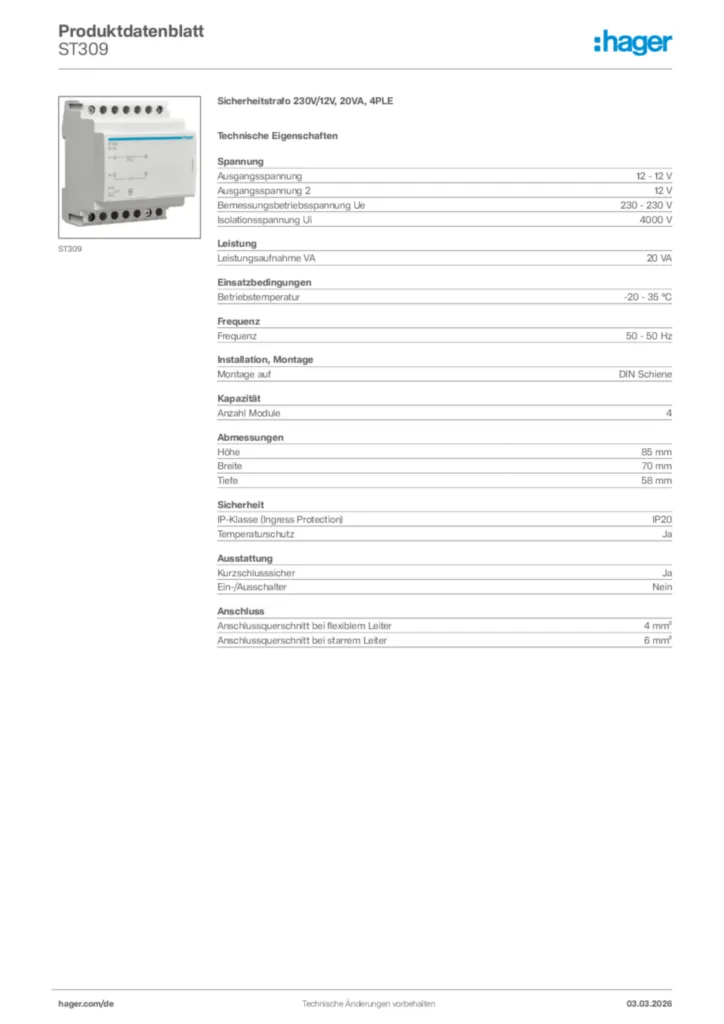

Produktbild

Hinweise zum Verwendungszweck. Wir weisen darauf hin, dass wir Inhaber der Nutzungsrechte des zur Verfügung gestellten Bildmaterials sind. Sie dürfen das zur Verfügung gestellte Material nur entsprechend unserer Nutzungsbedingungen (PDF, 85 KB) verwenden. Sie sind für die Einhaltung der Lizenzbestimmung selbst verantwortlich und können bei Missbrauch haftbar gemacht werden.

  • Produktbild für ST309

  • Kataloge

  • Modulargeräte

    Bestellübersicht Januar 2019 (18DE0357)

    PDF
    7 MB
  • Technischer Anhang

  • Technischer Anhang - Schalt und Meldegeräte

    Stand: 01.01.2020

    PDF
    595 KB
  • Technische Information

  • Verlustleistungsdatenblatt

    PDF
    864 KB
Weitere Downloads

Ausschreibungstext

Sicherheitstrafo 230V/12V, 20VA, 4PLE
Sicherheitstransformator mit getrennter Primär- und Sekundärwicklung. Schutz gegen Kurzschluss oder Überlast erfolgt durch einen integrierten thermischen Schalter auf der Primärseite.
  • Betriebstemperatur :-20…35 °C
  • Bemessungsbetriebsspannung Ue :230 V
  • Ausgangsspannung :12 V
  • Leistungsaufnahme :20 VA
  • Anzahl Module :4
  • Anschlussquerschnitt bei flexiblem Leiter :4mm²
  • Anschlussquerschnitt bei starrem Leiter :6mm²
  • Frequenz :50 Hz
  • Temperaturschutz :ja
  • Kurzschlusssicher :ja

Fabrikat : Hager oder gleichwertig
Artikel : ST309
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.

Kopieren oder exportieren in GAEB, HTML, PDF, DOC, ÖNORM, ...

Kopiert !
Exportieren

Technische Fragen?

Die technische Anwendungsberatung hilft Ihnen persönlich rund um Themen der Installationsverteilungen und Schalt-/Schutzgeräte weiter.

06842 945-9701
*Irrtümer und technische Änderungen vorbehalten | Unverbindliche Preisempfehlung zzgl. MwSt.
