Der Klingeltransformator ST305 wandelt 230 V Eingangsspannung in 8 V und 12 V um und stellt 16 VA bereit. Ein integrierter thermischer Schalter auf der Primärseite schützt gegen Kurzschluss oder Überlast. Das Reiheneinbaugerät belegt 3 Module auf der Hutschiene in Schutzart IP20, der Ausgang liefert 2 A bei 8 V und 1,33 A bei 12 V.
EAN
3250615703057
Marke
Hager
VPE
1 Stück
Preisgruppe
H410
Klingeltransformator, 230 V, 8 V und 12 V, 16 VA, 3 Module ST305
Preis
96,50 €
/ Stück
*
Melden Sie sich an, um eine Produktliste zu erstellen
Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein
Wählen Sie Ihren Fachgroßhandel
Wählen Sie Ihren Händler aus, um auf Ihre professionellen Preise zuzugreifen und online einzukaufen
Technische Merkmale
Spannung
-
Ausgangsspannung8 - 12 V
-
Bemessungsbetriebsspannung Ue230 - 230 V
-
Ausgangsspannung 212 V
-
Isolationsspannung Ui4000 V
Kapazität
-
Anzahl Module3
Leistung
-
Leistungsaufnahme (VA)16 VA
-
Leistung16 VA
-
Verbrauchte Leistung in W16 W
Abmessungen
-
Höhe111 mm
-
Breite54 mm
-
Tiefe65 mm
Sicherheit
-
IP-Klasse (Ingress Protection)IP20
-
TemperaturschutzJa
Ausstattung
-
KurzschlusssicherJa
-
Ein-/AusschalterNein
Einsatzbedingungen
-
Betriebstemperatur-20 - 35 °C
Anschluss
-
Anschlussquerschnitt bei flexiblem Leiter4 mm²
-
Anschlussquerschnitt bei starrem Leiter6 mm²
Frequenz
-
Frequenz50 - 50 Hz
Elektrischer Strom
-
Ausgangsstrom 12 A
-
Ausgangsstrom 21,33 A
-
Bemessungs-Sekundärstrom (lsr)2 A
Installation, Montage
-
Montage aufHutschiene
-
Nominales Drehmoment1,20 - 1,20 Nm
Nur für den internen Gebrauch
-
Anzahl der halben Platzeinheiten von 17,5 mm6
-
StandardEN 61558-1;EN 61558-2-8
Kompatibilität
-
Geeignet für DIN SchieneJa
Ökologischer Wert
Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren
Zertifizierungen und Dokumente
Downloads
-
Produktbild
Hinweise zum Verwendungszweck. Wir weisen darauf hin, dass wir Inhaber der Nutzungsrechte des zur Verfügung gestellten Bildmaterials sind. Sie dürfen das zur Verfügung gestellte Material nur entsprechend unserer Nutzungsbedingungen (PDF, 85 KB) verwenden. Sie sind für die Einhaltung der Lizenzbestimmung selbst verantwortlich und können bei Missbrauch haftbar gemacht werden.
Produktbild ST305
-

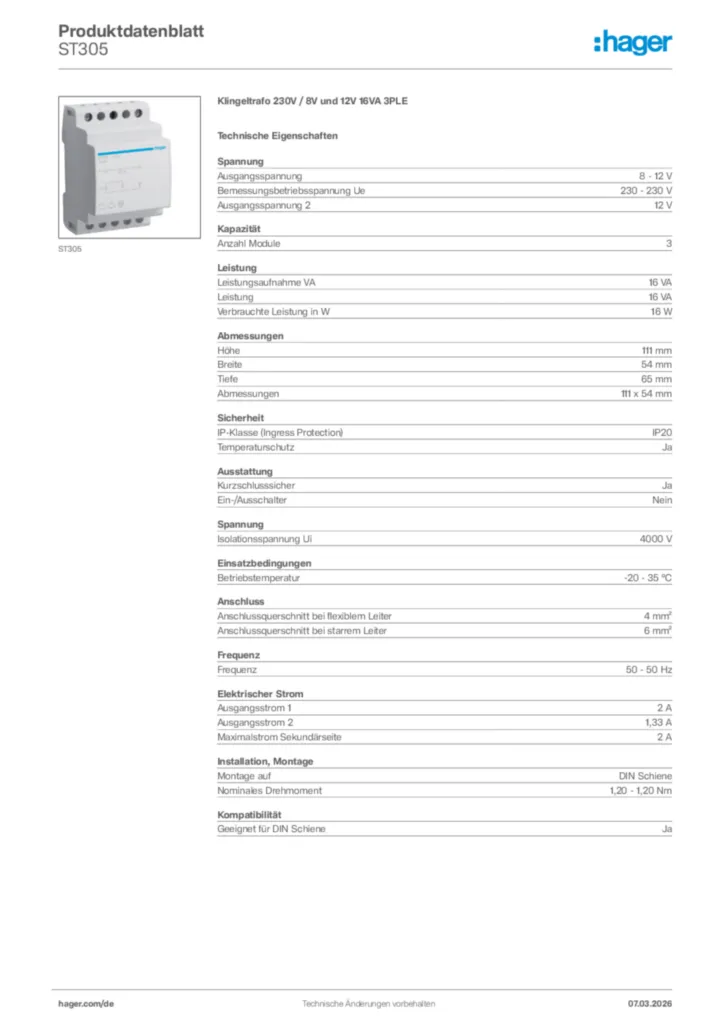

Produktdatenblatt
Hager Produktdatenblatt ST305
Klingeltrafo 230V / 8V und 12V 16VA 3PLE
PDF -
Datenblatt
UK_MD_TDS_transformers.pdf
Technical data sheet including specification for transformers.
PDF62,03 kB -
Konformitätserklärung
Konformitätserklärung en-US 2026-07-14
PDF257,53 kB
Mehr Downloads
Weitere Produkte zu diesem System
-
5
-
1
ST310Sicherheitstrafo für Schütze 230V/24V, 20VA, 4PLEPreis103,80 €/ Stück * -
2
ST309Sicherheitstrafo 230V/12V, 20VA, 4PLEPreis92,60 €/ Stück * -
3
EE960Kompaktleuchte für VerteilereinbauPreis120,10 €/ Stück * -
4
ST303NKlingeltrafo 230V / 8V 8VA mit Ausschalter 2PLEPreis78,90 €/ Stück * -
5
ST303Klingeltrafo 230V / 8V und 12V 8VA 2PLEPreis72,60 €/ Stück *
Ausschreibungstext
Klingeltrafo 230V / 8V und 12V 16VA 3PLE
Klingeltransformator mit Schutz gegen Kurzschluss oder Überlast durch einen integrierten thermischen Schalter auf der Primärseite.
Ausgangsspannung: 8 - 12 V
Bemessungsbetriebsspannung Ue: 230 - 230 V
Anzahl Module: 3
Leistungsaufnahme (VA): 16 VA
Temperaturschutz: Ja
Kurzschlusssicher: Ja
Ein-/Ausschalter: Nein
Isolationsspannung Ui: 4000 V
Betriebstemperatur: -20 - 35 °C
Anschlussquerschnitt bei flexiblem Leiter: 4 mm²
Anschlussquerschnitt bei starrem Leiter: 6 mm²
Fabrikat : Hager oder gleichwertig
Artikel : ST305
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
Klingeltransformator mit Schutz gegen Kurzschluss oder Überlast durch einen integrierten thermischen Schalter auf der Primärseite.
Ausgangsspannung: 8 - 12 V
Bemessungsbetriebsspannung Ue: 230 - 230 V
Anzahl Module: 3
Leistungsaufnahme (VA): 16 VA
Temperaturschutz: Ja
Kurzschlusssicher: Ja
Ein-/Ausschalter: Nein
Isolationsspannung Ui: 4000 V
Betriebstemperatur: -20 - 35 °C
Anschlussquerschnitt bei flexiblem Leiter: 4 mm²
Anschlussquerschnitt bei starrem Leiter: 6 mm²
Fabrikat : Hager oder gleichwertig
Artikel : ST305
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
