Deutschland
EAN
3250615514967
Marke
Hager
VPE
1 Stück
Preisgruppe
H414
Überspannungsableiter T2 2P 40kA Photovoltaic SPV340
Preis
255,00 €
/ Stück
*
Melden Sie sich an, um eine Produktliste zu erstellen
Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein
Wählen Sie Ihren Fachgroßhandel
Wählen Sie Ihren Händler aus, um auf Ihre professionellen Preise zuzugreifen und online einzukaufen
Vervollständigen Sie Ihr System
Optionales Zubehör
-
Zubehör/Ersatzteile für Überspannungsschutz Energietechnik 1 Produkte verfügbar
Technische Merkmale
Kapazität
-
Anzahl Module3
Spannung
-
Spannungsschutzstufe höher gemäß IEC 61643-13,70 kV
-
Spannungspegel nach oben L-N/STIFT IEC 61643-113700 V
-
VersorgungsspannungsartDC
-
Überspannungskategorie gemäß IEC 60947-13
Elektrischer Strom
-
Max. Ableitstoßstrom (Imax)40 kA
-
Max. Ableitstoßstrom (Imax) N-PE40 kA
-
Nennableitstrom In15 kA
Abmessungen
-
Höhe89,80 mm
-
Breite53,40 mm
-
Tiefe56,1 mm
-
Abisolierlänge16 mm
Sicherheit
-
IP-Klasse (Ingress Protection)IP20
-
SchutzmodusL-PE
Einsatzbedingungen
-
Betriebstemperatur-40 - 80 °C
-
Luftfeuchtigkeitsschutz5 - 95%
-
Lager-/Transporttemperatur-40 - 80 °C
-
Grad der Verunreinigung nach IEC 60664/IEC 60947-22
-
Max. Höhe2000 m
Werkstoff
-
ProduktfarbeLichtgrau
-
RAL Nummer7035
-
WerkstoffPolyamid (PA), Polyester
Netzform
-
NetzformDC
-
Netzform TNNein
-
Netzform TN-CNein
-
Netzform DCJa
-
Netzform ITNein
-
Netzform TTNein
-
Netzform TN-C-SJa
-
Netzform TN-SNein
Ausstattung
-
Mit FernmeldekontaktNein
-
Nennlaststrom IL80 A
Anschluss
-
Anschlussquerschnitt des Eingangs und Ausgangs mit Schrauben, bei flexiblem Leiter1,5 - 25 mm²
-
Anschlussquerschnitt des Eingangs und Ausgangs mit Schrauben, bei massivem Leiter1,5 - 35 mm²
-
Anschlussquerschnitt bei flexiblem Leiter1.5 - 25 mm²
-
Anschlussquerschnitt bei starrem Leiter1.5 - 35 mm²
-
Anschluss-/SteckertypSchraubanschluss
-
Anzahl der Anschlüsse1
Normen
-
Anforderungsklasse IEC 61643T2
Frequenz
-
Frequenz50 - 60 Hz
Installation, Montage
-
Nominales Drehmoment3 - 4,5 Nm
-
Einbau-/AnschlussortWaagerecht
-
Geeignet für InnenbereichJa
Architektur
-
Polart2P
Konfiguration
-
Mit integrierter SicherungNein
Konnektivität
-
MontageartHutschiene
-
AnschlussartSchraubanschluss
Bedienelemente und Anzeigen
-
Mit KontrollleuchteJa
Funktionen
-
Netzform sonstigeJa
-
End-of-Life-ModusOCM (open circuit mode)
Nur für den internen Gebrauch
-
Anzahl der halben Platzeinheiten von 17,5 mm6
Spezifische Identifikationsattribute für Protection
-
Filter ProdukttypSPD
Ökologischer Wert
Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren
Zertifizierungen und Dokumente
Downloads
-
Produktbild
Hinweise zum Verwendungszweck. Wir weisen darauf hin, dass wir Inhaber der Nutzungsrechte des zur Verfügung gestellten Bildmaterials sind. Sie dürfen das zur Verfügung gestellte Material nur entsprechend unserer Nutzungsbedingungen (PDF, 85 KB) verwenden. Sie sind für die Einhaltung der Lizenzbestimmung selbst verantwortlich und können bei Missbrauch haftbar gemacht werden.

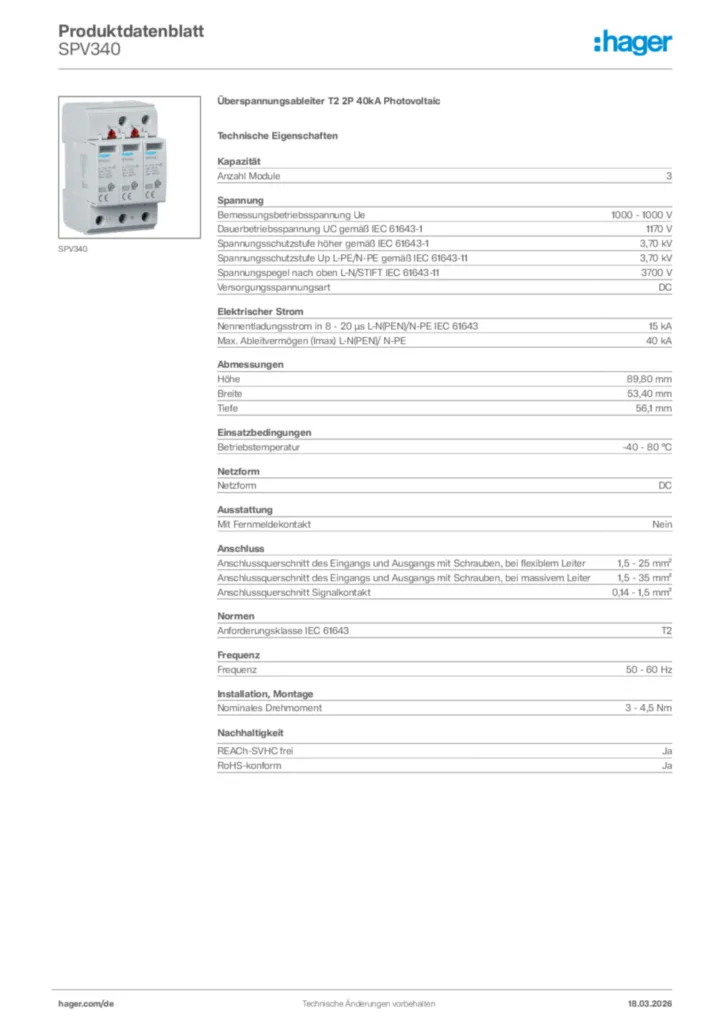

Produktbild SPV340
-
Produktdatenblatt
Hager Produktdatenblatt SPV340
Überspannungsableiter T2 2P 40kA Photovoltaic
PDF -
Montageanleitung
Montageanleitung International 2022-06-14
PDF556,21 kB -
Technische Broschüre
News - Markteinführungen Februar 2021
Neuheiten der Hager Vertriebsgesellschaft (20DE0190)
PDF44,20 MB -
Tools
Hagerplan - Der Ausschreibungstextkonfigurator
Ausschreiben leicht gemacht
URL
Konfigurator Überspannungsschutz
Finden Sie schnell und zuverlässig den passenden Überspannungsschutz für Ihre Anwendung.
URL -
Konformitätserklärung
Konformitätserklärung en-US 2026-07-15
PDF346,66 kB
Mehr Downloads
Weitere Produkte zu diesem System
-
5
-
1
SPA180Kombiableiter T1+T2 1P Iimp 25kA Up 1.5kV Fernmeldekontakt VorsicherungPreis407,70 €/ Stück * -
2
SPE040Steckmodul L-N Uc 275V In 20kA Imax 40kA Up 1, 35kVPreis71,60 €/ Stück * -
3
SPE140Überspannungsableiter 1P T2 TNC Uc 275V In 20kA Imax 40kAPreis90,10 €/ Stück * -
4
SPE040NSteckmodul N-PE Uc 255V In 20kA Imax 40kA Up 1, 5kVPreis91,20 €/ Stück * -
5
SPA801Kombiableiter T1+T2 4P Uc 350V Iimp 25kA Up 1.5kV TNS/TT FernmeldekontaktPreis1.445,60 €/ Stück *
Ausschreibungstext
Überspannungsableiter T2 2P 40kA Photovoltaic
Überspannungsableiter für 2-polige isolierte und geerdete PV-Gleichspannungssysteme bis 1000 V DC, für Tragschienenmontage, 3-poliges Basiselement, drei steckbare temperaturüberwachte Schutzelemente, Statusmeldung an jedem Stecker.
Dauerbetriebsspannung UC gemäß IEC 61643-1: 1170 V
Spannungsschutzstufe höher gemäß IEC 61643-1: 3,70 kV
Max. Ableitvermögen (Imax) L-N(PEN)/ N-PE: 40 kA
Höhe: 89,80 mm
Breite: 53,40 mm
Tiefe: 56,1 mm
Betriebstemperatur: -40 - 80 °C
Netzform: DC
Mit Fernmeldekontakt: Nein
Frequenz: 50 - 60 Hz
Fabrikat : Hager oder gleichwertig
Artikel : SPV340
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
Überspannungsableiter für 2-polige isolierte und geerdete PV-Gleichspannungssysteme bis 1000 V DC, für Tragschienenmontage, 3-poliges Basiselement, drei steckbare temperaturüberwachte Schutzelemente, Statusmeldung an jedem Stecker.
Dauerbetriebsspannung UC gemäß IEC 61643-1: 1170 V
Spannungsschutzstufe höher gemäß IEC 61643-1: 3,70 kV
Max. Ableitvermögen (Imax) L-N(PEN)/ N-PE: 40 kA
Höhe: 89,80 mm
Breite: 53,40 mm
Tiefe: 56,1 mm
Betriebstemperatur: -40 - 80 °C
Netzform: DC
Mit Fernmeldekontakt: Nein
Frequenz: 50 - 60 Hz
Fabrikat : Hager oder gleichwertig
Artikel : SPV340
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
Technische Fragen?
Die technische Anwendungsberatung hilft Ihnen persönlich rund um Themen der Installationsverteilungen und Schalt-/Schutzgeräte weiter.
