Überspannungsableiter 4P T2 TNS/TT Uc 275V In 20kA Imax 40kA SPE440
Preis
322,80 €
/ Stück
*
Melden Sie sich an, um eine Produktliste zu erstellen
Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein
Wählen Sie Ihren Fachgroßhandel
Wählen Sie Ihren Händler aus, um auf Ihre professionellen Preise zuzugreifen und online einzukaufen
Vervollständigen Sie Ihr System
Optionales Zubehör
-
Modulare Phasenschiene 3 Produkte verfügbar -
Vertikales Sammelschienensystem 2 Produkte verfügbar -
Zubehör/Ersatzteile für Überspannungsschutz Energietechnik 3 Produkte verfügbar
Optionales Zubehör
-
KDN480A
Phasenschiene 4 polig mit Gabelanschluss 16mm² 80A 12 Module
30,60 € / Stück* -
KDS463APhasenschiene 12 Module 63A L1L2L3N-L1L2L3N-L1L2L3N QuickBusbar
27,20 € / Stück* -
KDN463APhasenschiene 4 polig mit Gabelanschluss 10mm² 63A 12 Module
25,70 € / Stück*
-

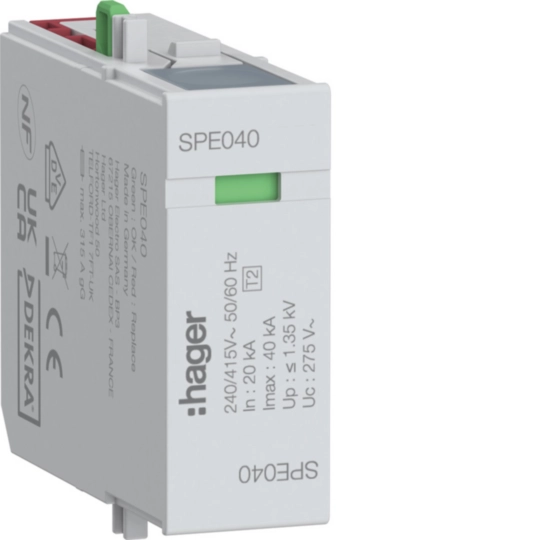

SPE040
Steckmodul L-N Uc 275V In 20kA Imax 40kA Up 1, 35kV
71,60 € / Stück* -

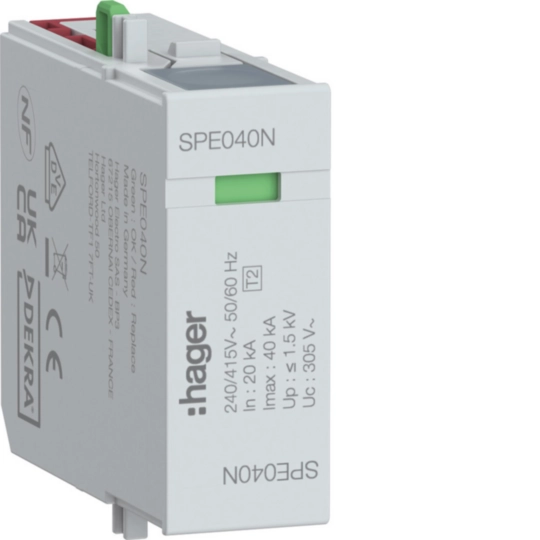

SPE040NSteckmodul N-PE Uc 255V In 20kA Imax 40kA Up 1, 5kV
91,20 € / Stück* -

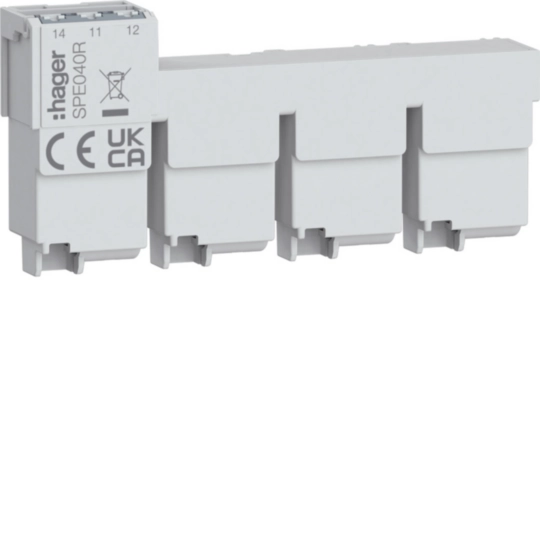

SPE040RFernmeldekontakt für T2 Überspannungsableiter
55,50 € / Stück*
Technische Merkmale
Kapazität
-
Anzahl Module4
Spannung
-
Bemessungsbetriebsspannung Ue240 - 415 V
-
Dauerbetriebsspannung UC gemäß IEC 61643-1275 V
-
Spannungsschutzstufe höher gemäß IEC 61643-11,35 kV
-
Spannungsschutzstufe Up L-PE/N-PE gemäß IEC 61643-111,6 kV
Elektrischer Strom
-
Nennentladungsstrom in 8 - 20 µs L-N(PEN)/N-PE IEC 6164320 kA
-
Max. Überstromschutzeinrichtung Stichverdrahtung (Sicherung)315 A
-
Max. Ableitvermögen (Imax) L-N(PEN)/ N-PE40 kA
Abmessungen
-
Höhe96,6 mm
-
Breite71,2 mm
-
Tiefe71,5 mm
Einsatzbedingungen
-
Betriebstemperatur-40 - 85 °C
Netzform
-
NetzformTN-S, TT
Ausstattung
-
Mit FernmeldekontaktNein
Anschluss
-
Anschlussquerschnitt des Eingangs und Ausgangs mit Schrauben, bei flexiblem Leiter1,5 - 35 mm²
-
Anschlussquerschnitt des Eingangs und Ausgangs mit Schrauben, bei massivem Leiter1,5 - 50 mm²
Normen
-
Anforderungsklasse IEC 61643T2
Frequenz
-
Frequenz50 - 60 Hz
Installation, Montage
-
Nominales Drehmoment3 - 3,5 Nm
Ökologischer Wert
Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren
Zertifizierungen und Dokumente
Downloads
-
Produktbild
Hinweise zum Verwendungszweck. Wir weisen darauf hin, dass wir Inhaber der Nutzungsrechte des zur Verfügung gestellten Bildmaterials sind. Sie dürfen das zur Verfügung gestellte Material nur entsprechend unserer Nutzungsbedingungen (PDF, 85 KB) verwenden. Sie sind für die Einhaltung der Lizenzbestimmung selbst verantwortlich und können bei Missbrauch haftbar gemacht werden.

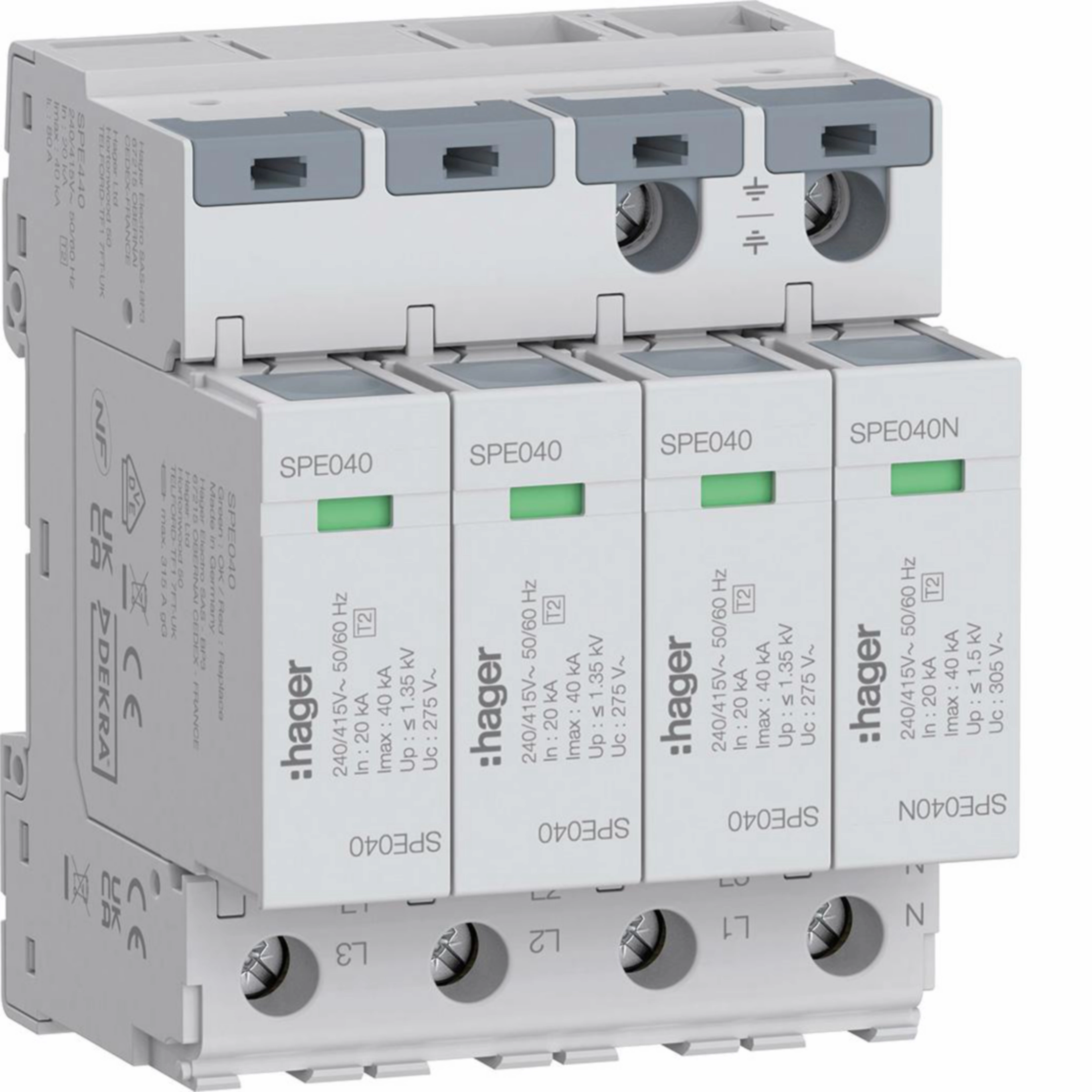

Produktbild SPE440
-
Produktdatenblatt

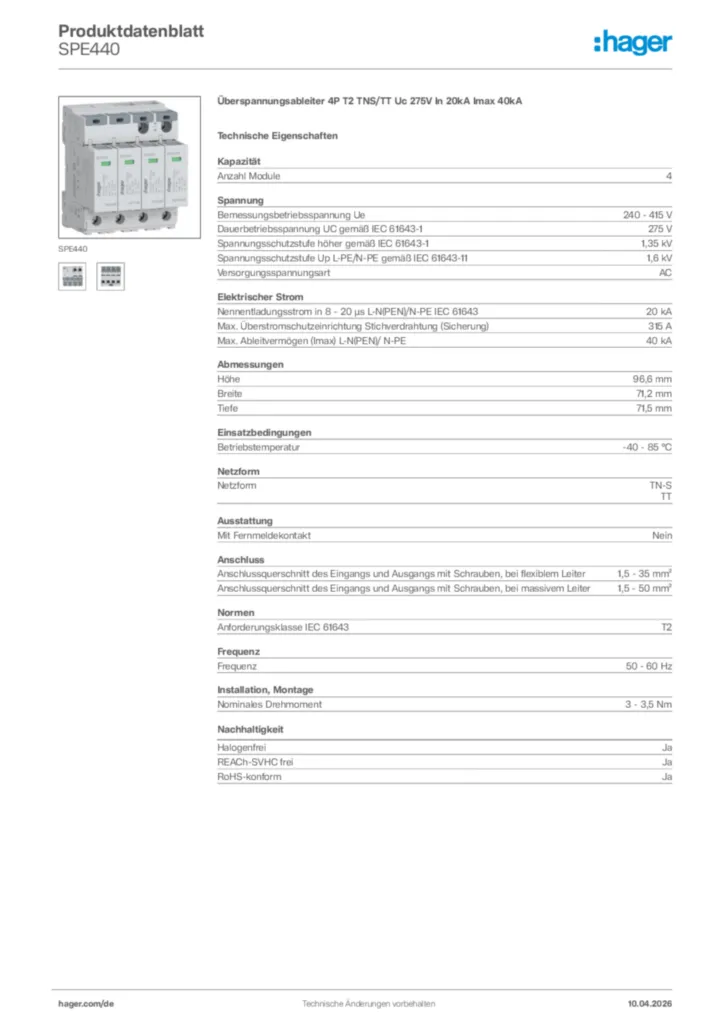

Hager Produktdatenblatt SPE440
Überspannungsableiter 4P T2 TNS/TT Uc 275V In 20kA Imax 40kA
PDF -
Montageanleitung
Montageanleitung International 2025-08-07
PDF5,65 MB -
Konformitätserklärung

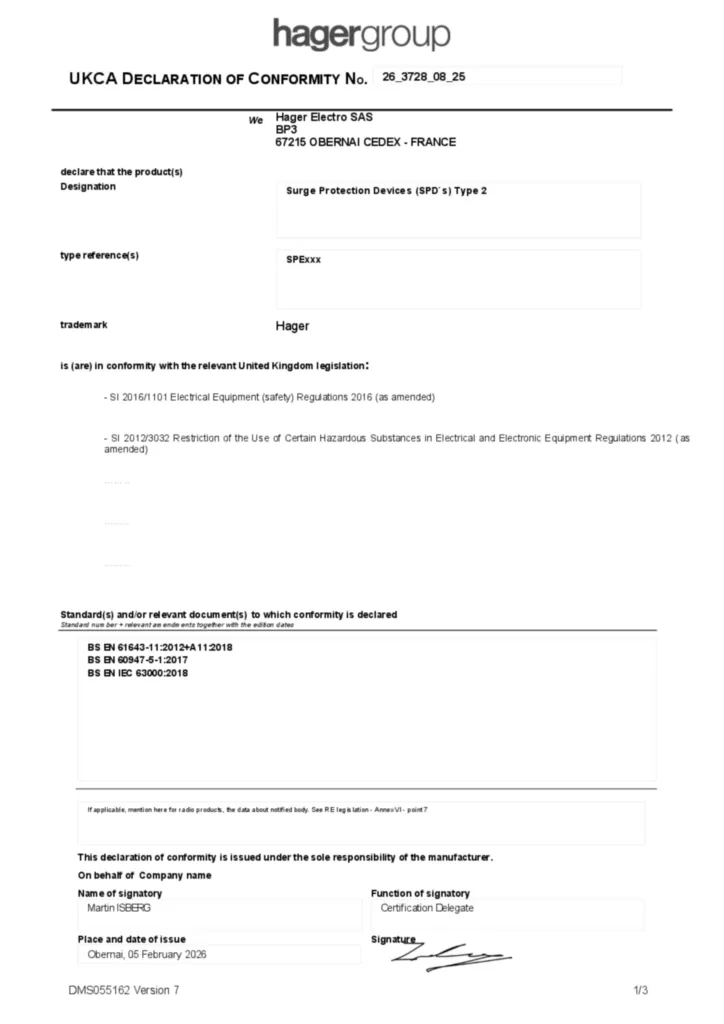

Konformitätserklärung en-GB 2026-02-05
PDF231,24 kB

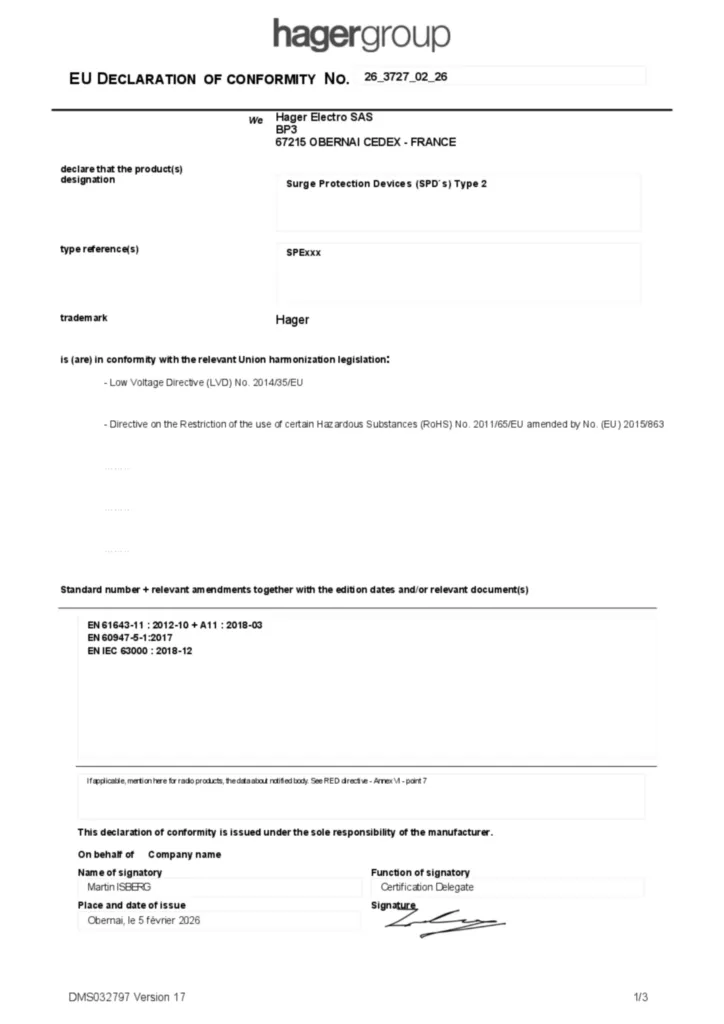

Konformitätserklärung en-GB 2026-02-05
PDF240,27 kB
Mehr Downloads
Weitere Produkte zu diesem System
-
5
-
1
SPE030RFernmeldekontakt für T2 ÜberspannungsableiterPreis51,40 €/ Stück * -
2
SPB020Steckmodul 1P T2 L-N SPB420Preis89,80 €/ Stück * -
3
SPB420Überspannungsableiter 4P T2 TNS/TT Vorsicherung bis 315A In 20kA Imax 40kAPreis403,80 €/ Stück * -
4
SPE040NSteckmodul N-PE Uc 255V In 20kA Imax 40kA Up 1, 5kVPreis91,20 €/ Stück *
-
5
SPA811ZKombiableiter T1+T2+T3 4P Iimp 12, 5kA TT+TNS 315APreis1.606,90 €/ Stück *
Ausschreibungstext
Überspannungsableiter 4P T2 TNS/TT Uc 275V In 20kA Imax 40kA
Überspannungsableiter Typ 2, bestehend aus Schutz-Steckmodulen und Basiselement für die Montage auf der Hutschiene. Mit optischer rot/grün Anzeige zur Statusüberwachung und modular anbaubarem Fernmeldekontakt. Abschaltung der einzelnen Schutzpfade im Fehlerfall. Vorsicherungsfreie Installation bis zu einer Einspeisestromstärke ≤ 315 A. Biconnect-Klemmen zum Anschluss von Leitern oder Verdrahtungsbrücken in Käfigklemmen mit Untersteck- und Berührschutz und zum leitungslosen Anschluss mit passender Phasenschiene.
Dauerbetriebsspannung UC gemäß IEC 61643-1: 275 V
Spannungsschutzstufe höher gemäß IEC 61643-1: 1,35 kV
Max. Ableitvermögen (Imax) L-N(PEN)/ N-PE: 40 kA
Höhe: 96,6 mm
Breite: 71,2 mm
Tiefe: 71,5 mm
Betriebstemperatur: -40 - 85 °C
Netzform: TN-S
TT
Mit Fernmeldekontakt: Nein
Frequenz: 50 - 60 Hz
Fabrikat : Hager oder gleichwertig
Artikel : SPE440
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
Überspannungsableiter Typ 2, bestehend aus Schutz-Steckmodulen und Basiselement für die Montage auf der Hutschiene. Mit optischer rot/grün Anzeige zur Statusüberwachung und modular anbaubarem Fernmeldekontakt. Abschaltung der einzelnen Schutzpfade im Fehlerfall. Vorsicherungsfreie Installation bis zu einer Einspeisestromstärke ≤ 315 A. Biconnect-Klemmen zum Anschluss von Leitern oder Verdrahtungsbrücken in Käfigklemmen mit Untersteck- und Berührschutz und zum leitungslosen Anschluss mit passender Phasenschiene.
