Überspannungsableiter 1P T2 TNC Uc 275V In 20kA Imax 40kA SPE140
Preis
90,10 €
/ Stück
*
Melden Sie sich an, um eine Produktliste zu erstellen
Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein
Wählen Sie Ihren Fachgroßhandel
Wählen Sie Ihren Händler aus, um auf Ihre professionellen Preise zuzugreifen und online einzukaufen
Vervollständigen Sie Ihr System
Optionales Zubehör
-
Zubehör/Ersatzteile für Überspannungsschutz Energietechnik 2 Produkte verfügbar
Optionales Zubehör
-

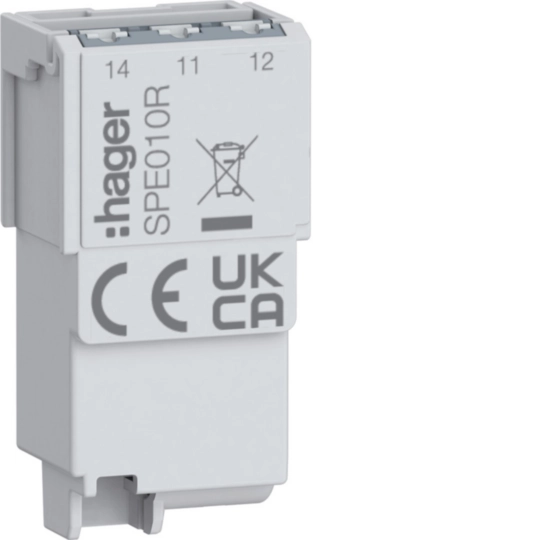

SPE010R
Fernmeldekontakt für T2 Überspannungsableiter
28,60 € / Stück* -
SPE040Steckmodul L-N Uc 275V In 20kA Imax 40kA Up 1, 35kV
71,60 € / Stück*
Technische Merkmale
Kapazität
-
Anzahl Module1
Spannung
-
Bemessungsbetriebsspannung Ue240 - 415 V
-
Dauerbetriebsspannung UC gemäß IEC 61643-1275 V
-
Spannungsschutzstufe höher gemäß IEC 61643-11,35 kV
-
VersorgungsspannungsartAC
-
Referenzprüfspannung Utest AC264 V
-
Überspannungskategorie gemäß IEC 60947-13
-
Nennspannung240 - 415 V AC ± 10%
Elektrischer Strom
-
Max. Überstromschutzeinrichtung Stichverdrahtung (Sicherung)315 A
-
Max. Überstromschutzeinrichtung V-Verdrahtung (Sicherung)80 A
-
Max. Ableitstoßstrom (Imax)40 kA
-
Nennableitstrom In20 kA
-
Dauerbetriebsstrom lc≤ 0.4 mA
Abmessungen
-
Höhe96,6 mm
-
Breite17,8 mm
-
Tiefe71,5 mm
-
Abisolierlänge18 mm
Sicherheit
-
IP-Klasse (Ingress Protection)IP20C
-
SchutzklasseSchutzklasse II
-
Verwendbar in höheren IP-KlassenIP20C mit Kontaktschutzabdeckung
-
SchutzmodusL-PEN
-
Stromauslösefaktor k1,6
-
TOV-Verhalten bei UT350 V AC (5 s / withstand mode), 460 V AC (120 min / safe failure mode)
Einsatzbedingungen
-
Betriebstemperatur-40 - 85 °C
-
Luftfeuchtigkeitsschutz5 - 95%
-
Lager-/Transporttemperatur-40 - 85 °C
-
Grad der Verunreinigung nach IEC 60664/IEC 60947-22
-
Max. Höhe2000 m
Werkstoff
-
ProduktfarbeLichtgrau
-
RAL Nummer7035
-
WerkstoffThermoplast
Netzform
-
NetzformTN-C
-
Netzform TNNein
-
Netzform TN-CJa
-
Netzform DCNein
-
Netzform ITNein
-
Netzform TTNein
-
Netzform TN-C-SNein
-
Netzform TN-SNein
Ausstattung
-
Mit FernmeldekontaktNein
-
Nennlaststrom IL80 A
Anschluss
-
Anschlussquerschnitt des Eingangs und Ausgangs mit Schrauben, bei flexiblem Leiter1,5 - 35 mm²
-
Anschlussquerschnitt des Eingangs und Ausgangs mit Schrauben, bei massivem Leiter1,5 - 50 mm²
-
Anschlussquerschnitt bei massivem Leiter, für Schutzleiter1,5 - 50 mm²
-
Anschlussquerschnitt bei flexiblem Leiter, für Schutzleiter1,5 - 35 mm²
-
Anschlussquerschnitt bei flexiblem Leiter1.5 - 35 mm²
-
Anschlussquerschnitt bei starrem Leiter1.5 - 50 mm²
-
Anschluss-/SteckertypSchraubanschluss
-
Anzahl der Anschlüsse1
Normen
-
Anforderungsklasse IEC 61643T2
Frequenz
-
Frequenz50 - 60 Hz
Installation, Montage
-
Nominales Drehmoment3 - 3,5 Nm
-
Einbau-/AnschlussortWaagerecht
-
Geeignet für InnenbereichJa
Architektur
-
Polart1P
Konfiguration
-
Mit integrierter SicherungNein
Konnektivität
-
MontageartHutschiene, Fixiert
-
AnschlussartSchraubanschluss
Bedienelemente und Anzeigen
-
Mit KontrollleuchteNein
Funktionen
-
End-of-Life-ModusOCM (open circuit mode)
Sicherung
-
SicherungscharakteristikgG
Nur für den internen Gebrauch
-
Anzahl der halben Platzeinheiten von 17,5 mm2
Spezifische Identifikationsattribute für Protection
-
Filter ProdukttypSPD
Ökologischer Wert
Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren
Zertifizierungen und Dokumente
Downloads
-
Produktbild
Hinweise zum Verwendungszweck. Wir weisen darauf hin, dass wir Inhaber der Nutzungsrechte des zur Verfügung gestellten Bildmaterials sind. Sie dürfen das zur Verfügung gestellte Material nur entsprechend unserer Nutzungsbedingungen (PDF, 85 KB) verwenden. Sie sind für die Einhaltung der Lizenzbestimmung selbst verantwortlich und können bei Missbrauch haftbar gemacht werden.
Produktbild SPE140
-

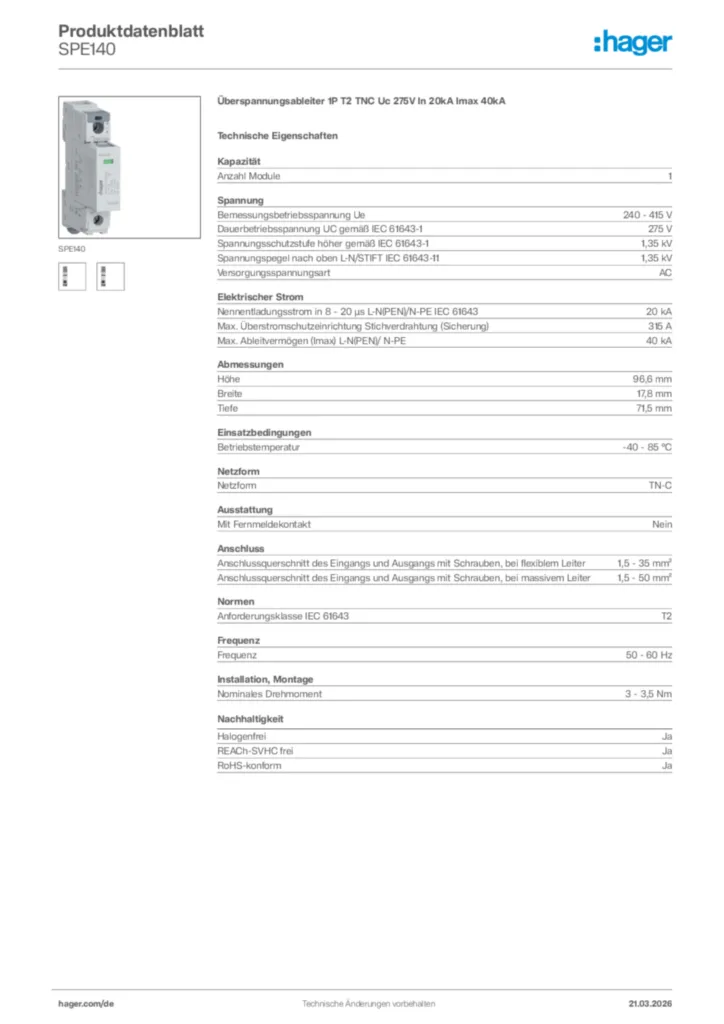

Produktdatenblatt
Hager Produktdatenblatt SPE140
Überspannungsableiter 1P T2 TNC Uc 275V In 20kA Imax 40kA
PDF -
Montageanleitung
Montageanleitung International 2025-08-07
PDF3,52 MB -
Konformitätserklärung
Konformitätserklärung en-GB 2026-02-05
PDF240,27 kB
Konformitätserklärung en-GB 2026-02-05
PDF231,24 kB
Mehr Downloads
Weitere Produkte zu diesem System
-
5
-
1
SPA180Kombiableiter T1+T2 1P Iimp 25kA Up 1.5kV Fernmeldekontakt VorsicherungPreis407,70 €/ Stück * -
2
SPE040NSteckmodul N-PE Uc 255V In 20kA Imax 40kA Up 1, 5kVPreis91,20 €/ Stück * -
3
SPE040Steckmodul L-N Uc 275V In 20kA Imax 40kA Up 1, 35kVPreis71,60 €/ Stück *
-
4
SPE010RFernmeldekontakt für T2 ÜberspannungsableiterPreis28,60 €/ Stück *
-
5
SPA801Kombiableiter T1+T2 4P Uc 350V Iimp 25kA Up 1.5kV TNS/TT FernmeldekontaktPreis1.445,60 €/ Stück *
Ausschreibungstext
Überspannungsableiter 1P T2 TNC Uc 275V In 20kA Imax 40kA
Überspannungsableiter Typ 2, bestehend aus Schutz-Steckmodulen und Basiselement für die Montage auf der Hutschiene. Mit optischer rot/grün Anzeige zur Statusüberwachung und modular anbaubarem Fernmeldekontakt. Abschaltung der einzelnen Schutzpfade im Fehlerfall. Vorsicherungsfreie Installation bis zu einer Einspeisestromstärke ≤ 315 A. Biconnect-Klemmen zum Anschluss von Leitern oder Verdrahtungsbrücken in Käfigklemmen mit Untersteck- und Berührschutz und zum leitungslosen Anschluss mit passender Phasenschiene.
Dauerbetriebsspannung UC gemäß IEC 61643-1: 275 V
Spannungsschutzstufe höher gemäß IEC 61643-1: 1,35 kV
Max. Ableitvermögen (Imax) L-N(PEN)/ N-PE: 40 kA
Höhe: 96,6 mm
Breite: 17,8 mm
Tiefe: 71,5 mm
Betriebstemperatur: -40 - 85 °C
Netzform: TN-C
Mit Fernmeldekontakt: Nein
Frequenz: 50 - 60 Hz
Fabrikat : Hager oder gleichwertig
Artikel : SPE140
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
Überspannungsableiter Typ 2, bestehend aus Schutz-Steckmodulen und Basiselement für die Montage auf der Hutschiene. Mit optischer rot/grün Anzeige zur Statusüberwachung und modular anbaubarem Fernmeldekontakt. Abschaltung der einzelnen Schutzpfade im Fehlerfall. Vorsicherungsfreie Installation bis zu einer Einspeisestromstärke ≤ 315 A. Biconnect-Klemmen zum Anschluss von Leitern oder Verdrahtungsbrücken in Käfigklemmen mit Untersteck- und Berührschutz und zum leitungslosen Anschluss mit passender Phasenschiene.
Dauerbetriebsspannung UC gemäß IEC 61643-1: 275 V
Spannungsschutzstufe höher gemäß IEC 61643-1: 1,35 kV
Max. Ableitvermögen (Imax) L-N(PEN)/ N-PE: 40 kA
Höhe: 96,6 mm
Breite: 17,8 mm
Tiefe: 71,5 mm
Betriebstemperatur: -40 - 85 °C
Netzform: TN-C
Mit Fernmeldekontakt: Nein
Frequenz: 50 - 60 Hz
Fabrikat : Hager oder gleichwertig
Artikel : SPE140
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
