Kombiableiter T1+T2+T3 4P Iimp 12,5kA TT/TNS eignet sich optimal für den Überspannungsschutz in der Energietechnik. Er kombiniert Typ 1+2 Blitzstromschutz und ist für Netzformen TT/TNS ausgelegt. Iimp-Wert von 12,5kA bietet effektiven Schutz gegen direkte Blitzeinschläge und Überspannungen.

EAN

3250615515018

Marke

Hager

VPE

1 Stück

Preisgruppe

H413

Hagerplan - Der Ausschreibungstextkonfigurator Zählerplatz-Konfigurator ZPlan Konfigurator Überspannungsschutz

Überspannungsableiter und Zubehör

Kombiableiter T1+T2+T3 4P Iimp 12,5kA TT/TNS, Blitzstrom-/Überspannungsschutz SPA801Z

Name: SPA801Z
Brand: Hager
SKU: SPA801Z
Price: 739 EUR

Preis

739,00 €

/ Stück *

Fachgroßhandel finden

Erfahren Sie mehr zur digitalen Montageanleitung
https://manual.hager.com/

Zubehör
Technische Merkmale
Ökologischer Wert
Downloads
Weitere Produkte
Ausschreibungstext

Kontakt

Datenblatt

Vervollständigen Sie Ihr System

Sammelschienenklemme 1 Produkte verfügbar
Zubehör/Ersatzteile für Überspannungsschutz Energietechnik 1 Produkte verfügbar

Technische Merkmale

Max. Ableitvermögen (Imax) L-N(PEN)/ N-PE

50 kA
Max. Überstromschutzeinrichtung Stichverdrahtung (Sicherung)

160 A
Blitzimpulsstrom Iimp (10/350 µs) IEC 61643 L-N(PEN)/ N-PE

12,5 kA, 50 kA

Netzform

TN-S, TT

Anschlussart

Sammelschiene, Schraubanschluss

Mit Fernmeldekontakt

Nein

Anzahl Module

1,50

Spannungsschutzstufe höher gemäß IEC 61643-1

1,50 kV
Dauerbetriebsspannung UC gemäß IEC 61643-1

255 V
Bemessungsbetriebsspannung Ue

230 - 400 V
Spannungspegel nach oben L-N/STIFT IEC 61643-11

1,5 kV

Polanzahl

4

Betriebstemperatur

-40 - 80 °C

Höhe

211 mm
Breite

26,70 mm
Tiefe

89 mm

Mit Kontrollleuchte

Ja

Anforderungsklasse IEC 61643

T1, T2, T3

Nominales Drehmoment

2,50 - 2,50 Nm

Anschlussquerschnitt des Eingangs und Ausgangs mit Schrauben, bei flexiblem Leiter

2,5 - 35,0 mm²
Anschlussquerschnitt des Eingangs und Ausgangs mit Schrauben, bei massivem Leiter

2,5 - 50,0 mm²
Anschlussquerschnitt Signalkontakt

0,25 - 4,0 mm²

Frequenz

50 - 60 Hz

IP-Klasse (Ingress Protection)

IP20

Ökologischer Wert

Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren

RoHS-konform Ja

REACh-SVHC frei Ja

Halogenfrei Ja

Zertifizierungen und Dokumente

PEP_SPA701Z_HAGER_HAGE-00666-V01-01_EN

PDF

341,99 kB

Hager REACH declaration SPA801Z

PDF

Hager RoHS Report SPA801Z

PDF

Downloads

Produktbild

Hinweise zum Verwendungszweck. Wir weisen darauf hin, dass wir Inhaber der Nutzungsrechte des zur Verfügung gestellten Bildmaterials sind. Sie dürfen das zur Verfügung gestellte Material nur entsprechend unserer Nutzungsbedingungen (PDF, 85 KB) verwenden. Sie sind für die Einhaltung der Lizenzbestimmung selbst verantwortlich und können bei Missbrauch haftbar gemacht werden.

Produktbild SPA801Z

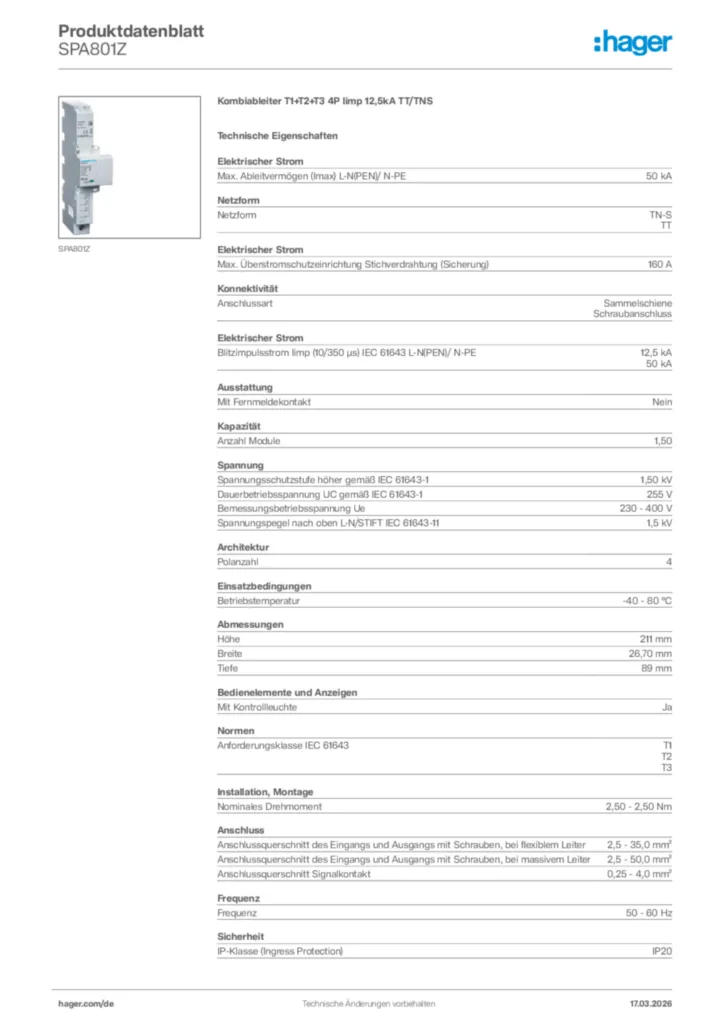

Produktdatenblatt

Hager Produktdatenblatt SPA801Z

Kombiableiter T1+T2+T3 4P Iimp 12,5kA TT/TNS

PDF
Montageanleitung

Montageanleitung en-GB, de-DE 2020-09-23

PDF

905,16 kB

Montageanleitung en-GB, de-DE 2023-08-21

PDF

867,25 kB
Technische Broschüre

News - Markteinführungen Februar 2021

Neuheiten der Hager Vertriebsgesellschaft (20DE0190)

PDF

44,20 MB
Tools

Hagerplan - Der Ausschreibungstextkonfigurator

Ausschreiben leicht gemacht

URL

Konfigurator Überspannungsschutz

Mit unserem SPD-Konfigurator finden Sie schnell und zuverlässig den passenden Überspannungsschutz für Ihre Anwendung.

URL

Zählerplatz-Konfigurator ZPlan

Planen Sie Ihre Verteilungen einfach und normgerecht mit ZPlan.

URL
Konformitätserklärung

Declaration

Konformitätserklärung International 2020-12-08

PDF

254,67 kB

Mehr Downloads

Ausschreibungstext

Kombiableiter T1+T2+T3 4P Iimp 12,5kA TT/TNS

Kombi-Ableiter zum Einsatz im Vorzählerbereich gemäß VDE-AR-N 4100. Ableiter Typ 1 + Typ 2 nach DIN EN 61643-11 (VDE 0675-6-11). Folgestromfreie, gekapselte Funkenstreckentechnologie. Direkt auf 40 mm-Sammelschienensystem montierbar. Kompatibel mit Einspeiseadapter und Sammelschienenbox zum Spannungsabgriff für RfZ und APZ. Optionaler Fernmeldekontakt nachrüstbar.

Max. Ableitvermögen (Imax) L-N(PEN)/ N-PE: 50 kA
Netzform: TN-S
TT
Anschlussart: Sammelschiene
Schraubanschluss
Blitzimpulsstrom Iimp (10/350 µs) IEC 61643 L-N(PEN)/ N-PE: 12,5 kA
50 kA
Mit Fernmeldekontakt: Nein
Anzahl Module: 1,50
Spannungsschutzstufe höher gemäß IEC 61643-1: 1,50 kV
Dauerbetriebsspannung UC gemäß IEC 61643-1: 255 V
Polanzahl: 4
Betriebstemperatur: -40 - 80 °C

Fabrikat : Hager oder gleichwertig
Artikel : SPA801Z
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.

Kopieren oder exportieren GAEB, HTML, PDF, DOC, ÖNORM, ...

Kopiert!

Exportieren

Technische Fragen?

Die technische Anwendungsberatung hilft Ihnen persönlich rund um Themen der Installationsverteilungen und Schalt-/Schutzgeräte weiter.

06842 945-9701
