Hager

REQ001Y

Türstation Audio 1/1 2Draht Edelstahl matt ONE
Best-Nr.
REQ001Y
EAN-Nr.
3599430011436
VPE
1 Stück
Preisgruppe
E100
Preis
445,00 € / Stück *

Technische Merkmale

  • Systemtechnologie
    • 2Draht
  • Einbau in Gehäuse AP/UP Größe
    • 1
  • Abmessungen Frontplatte (B x H x T)
    • 133.5 x 242 x 2 mm
  • Farbe
    • Edelstahl, Metall gebürstet
  • Materialstärke Edelstahl
    • 2 mm
  • Putzausgleich
    • 17 mm
  • Für Beschriftungsband
    • 30 mm
  • LED-Betriebsstrom je Ruftastenmodul
    • 45 mA
  • Schaltspannung Türöffnerkontakt
    • max. 24 V
  • Schaltstrom Türöffnerkontakt
    • max. 1 A
  • Abmessungen Namensschild (B x H)
    • 75.5 x 32.6 mm
  • Abmessungen Namensschild-Einlage (B x H)
    • 72.4 x 30.1 mm
  • Betriebstemperatur
    • -20…55 °C
  • Betriebsspannung LED
    • 12 V AC
  • Kontakt
    • potenzialfreier Türöffnerkontakt
  • Anzahl der Klingeltasten
    • 1
  • Technische Ausführung
    • 1/1
    • Edelstahl-Oberfläche quer gebürstet
    • Lautstärke, Mikrofonempfindlichkeit, Türöffner Funktion und Ruftaster-Hinterleuchtung einstellbar
    • Ruftaste mit Licht, Türöffner oder ohne Funktion einstellbar
    • Ruftaster mit Quittierungston (abschaltbar) und taktiler Rückmeldung
    • Geräte-Konfiguration über LED Display
    • Namensschildwechsel von vorne ohne Spezialwerkzeug
    • langlebige, homogene weiße LED Ruftasten-Hinterleuchtung
    • Lautsprecher und Mikrofon mit Durchstoßschutz
    • Türöffnen nur bei Verbindung oder jederzeit einstellbar
    • bruchsichere, flächenbündige Ruftaster
    • Montage in Gehäuse AP oder UP
    • für senkrechte Montage
    • steckbarer Anschluss-Klemmblock mit Schraubklemmen
    • Mithörsperre
    • mit Fugendichtungsband

Downloads

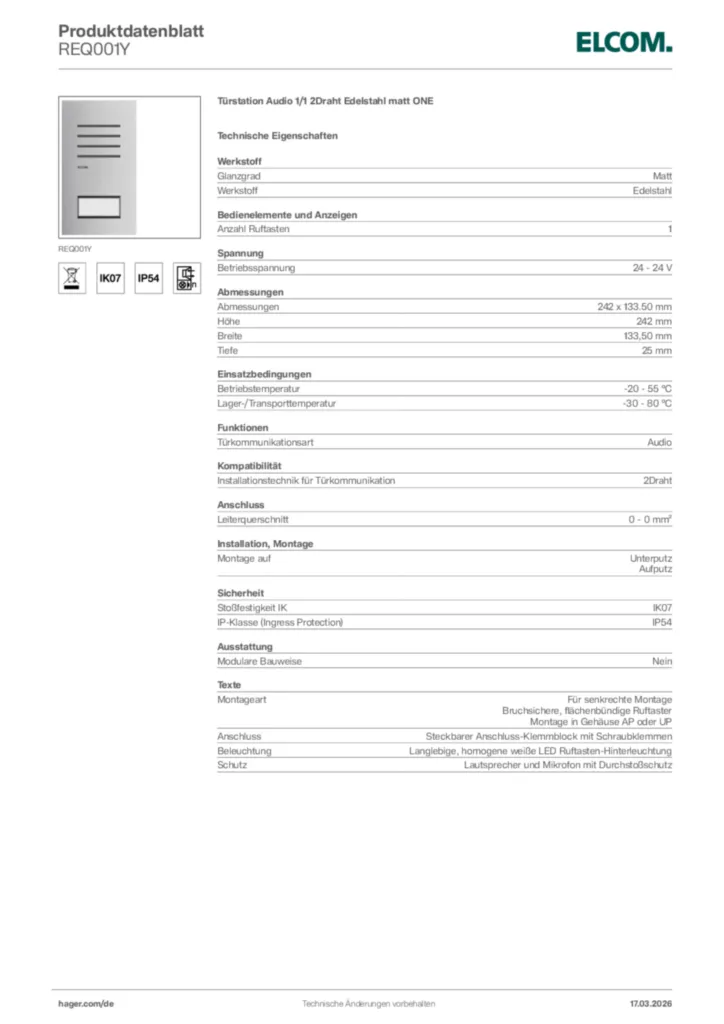

Produktbild

Hinweise zum Verwendungszweck. Wir weisen darauf hin, dass wir Inhaber der Nutzungsrechte des zur Verfügung gestellten Bildmaterials sind. Sie dürfen das zur Verfügung gestellte Material nur entsprechend unserer Nutzungsbedingungen (PDF, 85 KB) verwenden. Sie sind für die Einhaltung der Lizenzbestimmung selbst verantwortlich und können bei Missbrauch haftbar gemacht werden.

  • Produktbild für REQ001Y

  • Bedienungs- & Montageanleitungen

  • Bedienungs- und Montageanleitung für REQ0XXY, REQ1XXY, REQ2XXA, REQ3XXA - Türstation Audio 2Draht (DE, Stand: 06.2015)

    PDF
    6 MB
  • Technik-Broschüre

  • 2Draht Türkommunikation

    Doppelt besser (17DE0070_01)

    PDF
    12 MB
  • Produktinformationen

  • Produktinformation Elcom - Produkt-Optimierungen:

    Neue 2Draht Kamera für ELCOM Außenstationen (20DE0239)

    PDF
    1 MB
  • Kataloge

  • ELCOM.ONE / ELCOM.TOUCH Bestellhilfe für Komplettanlagen

    Februar 2021 (21DE0048)

    PDF
    365 KB
  • Technischer Anhang

  • Technischer Anhang - 2Draht

    Stand: 01.01.2020

    PDF
    737 KB
  • Handbuch

  • Türkommunikation - 2Draht Bussystem (17DE0337)

    PDF
    14 MB
Weitere Downloads

Ausschreibungstext

Türstation Audio 1/1 2Draht Edelstahl matt ONE
Audio Außenstation für Sprechanlage nach DIN EN 50486 in 2Draht-Technik. Außenstation zur Montage in separaten erhältlichen Gehäusen UP oder AP, bestehend aus einer 2 mm dicken Frontplatte aus Edelstahl matt gebürstet mit Sprechöffnungen, schraubenlose Befestigung für Gehäuse (Auf-/Unterputz) mit Einrast-Federmechanismus und Öffnungsmechanik mit Vandalenschutz, flächenbündiges Namensschild(er) (von vorn wechselbar) mit Ruftaste(n) inklusive weißer LED-Hinterleuchtung und steckbarem Anschluss-Klemmblock mit Schraubklemmen. Vorverdrahtete Frontplatte mit Elektronikkomponenten in gekapselter Monoblock-Bauweise mit Lautsprecher und Mikrofon. Geräte-Konfiguration über rückseitiges LED-Display mit 3 Softtasten und 7-Segment-Anzeige, Anzeigemodus 180 Grad drehbar für eine optimale Lese- und Bedienbarkeit sowie automatische Adressierung bei erstmaligem Spannungszuschaltung. Umgebungslicht abhängige Einschaltung der Tastenbeleuchtung, anpassbar an Umgebungsverhältnisse über Helligkeitssensor. Funktionen: Integrierter Türöffnerkontakt, Ruftaste mit Licht-/Türöffner-/Relais-Funktion einstellbar. Lautstärke, Mikrofonempfindlichkeit, Türöffnerfunktion und Ruftaster-Hinterleuchtung einstellbar. Ruftaster mit Quittierungston (abschaltbar) und taktiler Rückmeldung. Lautsprecher und Mikrofon sabotagegeschützt. Ein-Mann-Inbetriebnahme durch LED-Display Konfiguration.
  • Systemtechnologie :2Draht
  • Abmessungen Frontplatte (B x H x T) :133.5 x 242 x 2 mm
  • Farbe :Edelstahl, Metall gebürstet
  • Für Beschriftungsband :30 mm
  • LED-Betriebsstrom je Ruftastenmodul :45 mA
  • Schaltspannung Türöffnerkontakt :max. 24 V
  • Schaltstrom Türöffnerkontakt :max. 1 A
  • Betriebstemperatur :-20…55 °C
  • Betriebsspannung LED :12 V AC

Fabrikat : Elcom oder gleichwertig
Artikel : REQ001Y
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
