Leitungsschutzschalter 1P+N 6kA C-13A Quick Connect 1M MLS513
EAN
3250614319556
Marke
Hager
VPE
12 Stück
Preis auf Anfrage
Melden Sie sich an, um eine Produktliste zu erstellen
Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein
Wählen Sie Ihren Fachgroßhandel
Wählen Sie Ihren Händler aus, um auf Ihre professionellen Preise zuzugreifen und online einzukaufen
Vervollständigen Sie Ihr System
Optionales Zubehör
-
Verriegelungsfunktionen 2 Produkte verfügbar -
Mechanisches Zubehör für Niederspannungskomponenten 1 Produkte verfügbar -
Unterspannungsauslöser 2 Produkte verfügbar -
Arbeitsstromauslöser 2 Produkte verfügbar -
Hilfsschalterblock 2 Produkte verfügbar -
Modulare Phasenschiene 2 Produkte verfügbar
Optionales Zubehör
-
LZ060
Distanzstück für Wärmeentlastung
3,35 € / Stück*
-
MZ206
Unterspannungsauslöser für MCB RCBO < 125A 230V AC
60,40 € / Stück* -
MZ205Unterspannungsauslöser für MCB RCBO < 125A 48V DC
60,40 € / Stück*
-
MZ204
Arbeitstromauslöser für MCB RCBO < 125A 24-48V AC 12-48V DC
60,40 € / Stück* -
MZ203Arbeitstromauslöser für MCB RCBO < 125A 230-415V AC 110-130V DC
60,40 € / Stück*
-
L061Erhöhungsprofil 15mm, 1 Modul
2,10 € / Stück*
Technische Merkmale
Architektur
-
Polart1P+N
-
AuslösecharakteristikC
Elektrischer Strom
-
Nennstrom13 A
-
Ausschaltvermögen Betriebskurzschlussstrom Ics AC nach IEC 60898-16 kA
-
Ausschaltvermögen Icn bei 230V AC nach IEC 60898-16 kA
-
Einstellung des thermischen Auslösers in AC1,13 - 1,45 A
-
Min./max. Schwellenwert thermischer Auslöser bei Gleichstrom1,13 - 1,45 A
-
Nennstrom bei -25°C15,80 A
-
Nennstrom bei -20 °C15,60 A
-
Nennstrom bei -15°C15,30 A
-
Nennstrom bei -10°C15,10 A
-
Nennstrom bei -5°C14,80 A
-
Nennstrom bei 0 °C14,60 A
-
Nennstrom bei 5°C14,30 A
-
Nennstrom bei 10°C14,10 A
-
Nennstrom bei 15°C13,80 A
-
Nennstrom bei 20 °C13,60 A
-
Nennstrom bei 25°C13,30 A
-
Nennstrom bei 30°C13 A
-
Nennstrom bei 35°C12,70 A
-
Nennstrom bei 40 °C12,40 A
-
Nennstrom bei 45 °C12,10 A
-
Nennstrom bei 50 °C11,80 A
-
Nennstrom bei 55°C11,50 A
-
Nennstrom bei 60°C11,20 A
-
Nennstrom bei 65°C10,90 A
-
Nennstrom bei 70°C10,50 A
-
Korrekturfaktor bei 2 nebeneinander montierten LS-Schaltern1
-
Korrekturfaktor bei 3 nebeneinander montierten LS-Schaltern0,95
-
Korrekturfaktor bei 4 und 5 nebeneinander montierten LS-Schaltern0,90
-
Korrekturfaktor bei 6 nebeneinander montierten LS-Schaltern0,85
Elektrische Hauptattribute
-
Bemessungsschaltvermögen Icn nach IEC 60898-16 kA
Installation, Montage
-
Typ obere Anschlussklemme für modulare Gerätequickconnect
-
Typ untere Anschlussklemme für modulare GeräteSchraubanschluss
-
Nominales Drehmoment1,90 - 1,90 Nm
Spannung
-
Bemessungsbetriebsspannung Ue230 - 240 V
-
VersorgungsspannungsartAC
-
Isolationsspannung Ui500 V
-
Stoßspannungsfestigkeit Uimp4000 V
-
Max. Betriebsspannung253 V
-
Überspannungskategorie gemäß IEC 60947-13
Frequenz
-
Frequenz50 - 60 Hz
Kapazität
-
Anzahl Module1
Leistung
-
Gesamtverlustleistung unter Nennstrom4 W
Einsatzbedingungen
-
Betriebstemperatur-25 - 70 °C
-
Max. Höhe2000 m
Ausdauer
-
Gerätelebensdauer, elektrische Schaltspiele1000
-
Gerätelebensdauer, mechanische Schaltspiele20000
Sicherheit
-
IP-Klasse (Ingress Protection)IP20
Anschluss
-
Anschlussquerschnitt des Ausgangs SSK QuickConnect, bei massivem Leiter1,5 - 4,0 mm²
-
Anschlussquerschnitt des Ausgangs SSK QuickConnect, bei flexiblem Leiter1,5 - 4,0 mm²
-
Anschlussquerschnitt des Eingangs mit Schrauben, bei massivem Leiter0,75 - 16,0 mm²
-
Anschlussquerschnitt des Eingangs mit Schrauben, bei flexiblem Leiter0,75 - 10,0 mm²
Konnektivität
-
Anschlussartquickconnect
-
Ausrichtung obere Anschlussklemme für modulare GeräteVerschobene Klemme
-
Ausrichtung untere Anschlussklemme für modulare GeräteVerschobene Klemme
Abmessungen
-
Höhe86 mm
-
Breite17,50 mm
-
Tiefe70 mm
Ökologischer Wert
Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren
Zertifizierungen und Dokumente
Downloads
-
Produktbild
Hinweise zum Verwendungszweck. Wir weisen darauf hin, dass wir Inhaber der Nutzungsrechte des zur Verfügung gestellten Bildmaterials sind. Sie dürfen das zur Verfügung gestellte Material nur entsprechend unserer Nutzungsbedingungen (PDF, 85 KB) verwenden. Sie sind für die Einhaltung der Lizenzbestimmung selbst verantwortlich und können bei Missbrauch haftbar gemacht werden.
Produktbild MLS513
-

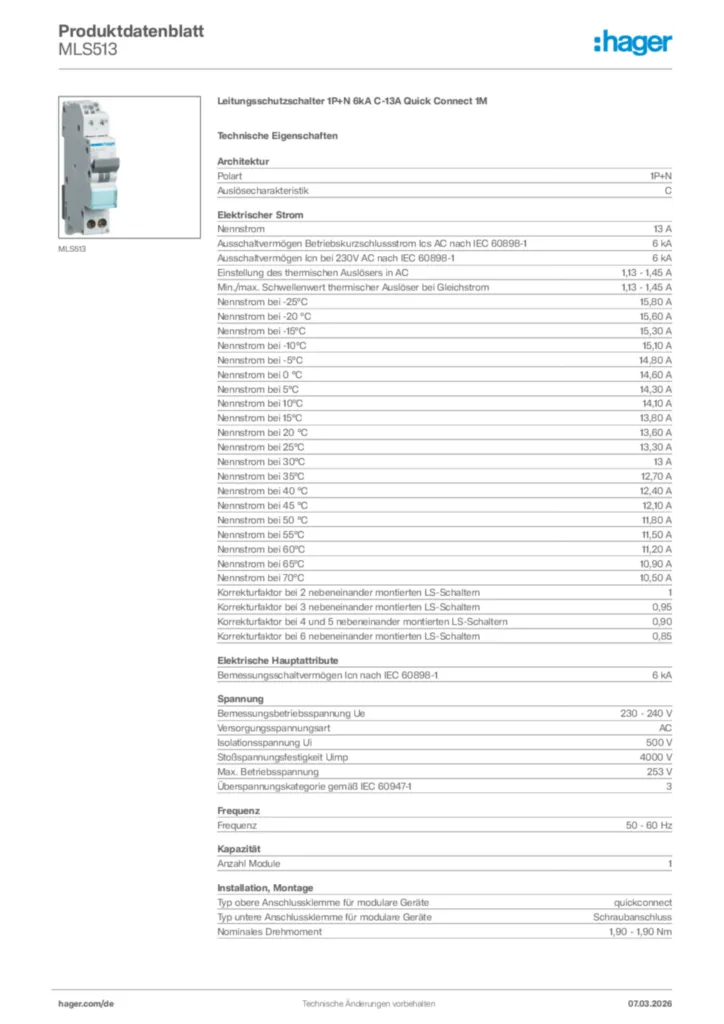

Produktdatenblatt
