    • MLS510
    EAN
    3250614319549
    Marke
    Hager
    VPE
    12 Stück

    Leitungsschutzschalter 1P+N 6kA C-10A Quick Connect 1M MLS510

    Verfügbarkeit und Preis auf Anfrage

    Melden Sie sich an, um eine Produktliste zu erstellen

    Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein

    Ein Konto erstellen Anmelden

    Wählen Sie Ihren Fachgroßhandel

    Wählen Sie Ihren Händler aus, um auf Ihre professionellen Preise zuzugreifen und online einzukaufen

    Leitungsschutzschalter 1P+N 6kA C-10A Quick Connect 1M

    MLS510

    • Zubehör
    • Technische Merkmale
    • Ökologischer Wert
    • Downloads
    Kontakt
    Datenblatt

    Vervollständigen Sie Ihr System

    Optionales Zubehör

  • Mehr sehen (11)
    • Verrie­ge­lungs­funk­ti­onen 2 Produkte verfügbar
    • Mecha­ni­sches Zubehör für Nieder­span­nungs­kom­po­nenten 1 Produkte verfügbar
    • Unter­span­nungs­aus­löser 1 Produkte verfügbar
    • Arbeitsstromaus­löser 2 Produkte verfügbar
    • Hilfs­schal­ter­block 2 Produkte verfügbar
    • Modu­lare Phasen­schiene 2 Produkte verfügbar

    Optionales Zubehör

    • Verrie­ge­lungs­funk­ti­onen
    • Mecha­ni­sches Zubehör für Nieder­span­nungs­kom­po­nenten
    • Unter­span­nungs­aus­löser
    • Arbeitsstromaus­löser
    • Hilfs­schal­ter­block
    • Modu­lare Phasen­schiene
    • Hutschie­ne­n­a­d­apter
    • MZN175

      Abschließvorrichtung für Leitungsschutzschalter FI-Schalter FI-LS-Schalter
      8,70 €  / Stück*
    • MZN176

      Plombierdraht zum Plombieren der Modulargeräte
      7,20 €  / Stück*
    • LZ060

      Distanzstück für Wärmeentlastung
      3,50 €  / Stück*
    • MZ206

      Unterspannungsauslöser für MCB RCBO < 125A 230V AC
      62,70 €  / Stück*
    • MZ204

      Arbeitstromauslöser für MCB RCBO < 125A 24-48V AC 12-48V DC
      62,70 €  / Stück*
    • MZ203

      Arbeitstromauslöser für MCB RCBO < 125A 230-415V AC 110-130V DC
      62,70 €  / Stück*
    • MZ202

      Signalkontakt für MCB RCBO < 125A 1 Schließer und 1 Öffner 6A 240V
      48,20 €  / Stück*
    • MZ201

      Hilfskontakt für MCB RCBO < 125A 1 Schließer und 1 Öffner 6A 240V
      33,00 €  / Stück*
    • KB163P

      Kammschiene 1 polig mit Stiftanschluss 10mm² 63A 13 Module braun
      10,10 €  / Stück*
    • KB163N

      Kammschiene 1 polig mit Stiftanschluss 10mm² 63A 13 Module blau
      10,10 €  / Stück*
    • L061

      Erhöhungsprofil 15mm, 1 Modul
      2,20 €  / Stück*

    Technische Merkmale

    Elek­tri­scher Strom
    • Nenn­strom
      10 A
    • Ausschalt­ver­mögen Icn bei 230V AC nach IEC 60898-1
      6 kA
    • Nenn­strom bei -15°C
      12,50 A
    • Nenn­strom bei -10°C
      12,30 A
    • Nenn­strom bei -5°C
      12 A
    • Nenn­strom bei 0 °C
      11,80 A
    • Nenn­strom bei 5°C
      11,50 A
    • Nenn­strom bei 10°C
      11,20 A
    • Nenn­strom bei 15°C
      10,90 A
    • Nenn­strom bei 20 °C
      10,60 A
    • Nenn­strom bei 25°C
      10,30 A
    • Nenn­strom bei 30°C
      10 A
    • Nenn­strom bei 35°C
      9,70 A
    • Nenn­strom bei 40 °C
      9,30 A
    • Nenn­strom bei 45 °C
      9 A
    • Nenn­strom bei 50 °C
      8,60 A
    • Nenn­strom bei 55°C
      8,30 A
    • Nenn­strom bei 60°C
      7,90 A
    • Nenn­strom bei 65°C
      7,50 A
    • Nenn­strom bei 70°C
      7 A
    Archi­tektur
    • Polart
      1P+N
    • Auslö­se­cha­rak­te­ristik
      C
    Kapa­zität
    • Anzahl Module
      1
    Elek­tri­sche Haupt­at­tri­bute
    • Bemes­sungs­schalt­ver­mögen Icn nach IEC 60898-1
      6 kA
    Instal­la­tion, Montage
    • Nomi­nales Dreh­mo­ment
      1,90 - 1,90 Nm
    • Typ untere Anschluss­klemme für modu­lare Geräte
      Schrau­b­an­schluss
    • Typ obere Anschluss­klemme für modu­lare Geräte
      Quick­Connect
    • 360° Monta­gemög­lich­keit
      Ja
    Span­nung
    • Bemes­sungs­be­triebss­pan­nung Ue
      230 - 240 V
    • Versor­gungs­span­nungsart
      AC
    • Isola­ti­onss­pan­nung Ui
      500 V
    • Stoß­span­nungs­fes­tig­keit Uimp
      4000 V
    Frequenz
    • Frequenz
      50 - 60 Hz
    Anschluss
    • Anschluss­quer­schnitt des Eingangs und Ausgangs mit Schrau­ben, bei massivem Leiter
      1,5 - 4,0 mm²
    • Anschluss­quer­schnitt des Eingangs und Ausgangs mit Schrau­ben, bei flexi­blem Leiter
      1,5 - 4,0 mm²
    • Anschluss­quer­schnitt des Eingangs mit Schrau­ben, bei flexi­blem Leiter
      0,75 - 10,0 mm²
    • Anschluss­quer­schnitt des Eingangs mit Schrau­ben, bei massivem Leiter
      0,75 - 16,0 mm²
    • Anschluss­quer­schnitt des Ausgangs SSK Quick­Connect, bei flexi­blem Leiter
      1,5 - 4,0 mm²
    • Anschluss­quer­schnitt des Ausgangs SSK Quick­Connect, bei massivem Leiter
      1,5 - 4,0 mm²
    Sicherheit
    • IP-Klasse (Ingress Protec­tion)
      IP20
    Einsatz­be­din­gungen
    • Grad der Verun­rei­ni­gung nach IEC 60664/IEC 60947-2
      2
    • Ener­gie­be­gren­zungs­klasse I²t
      3
    • Luft­feuch­tig­keits­schutz
      Für alle Klima­be­reiche
    • Betrieb­stem­pe­ratur
      -25 - 70 °C
    Leis­tung
    • Gesamt­ver­lust­leis­tung unter Nenn­strom
      2,40 W
    Konnek­ti­vität
    • Ausrich­tung obere Anschluss­klemme für modu­lare Geräte
      Verscho­bene Klemme
    • Ausrich­tung untere Anschluss­klemme für modu­lare Geräte
      Verscho­bene Klemme
    • Anschlussart
      Quick­Connect
    Abmes­sungen
    • Höhe
      86 mm
    • Breite
      17,50 mm
    • Tiefe
      70 mm

    Ökologischer Wert

    Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren

    RoHS-konform Ja

    Zertifizierungen und Dokumente

    PEP - MCB 1P 6kA B-16A, 1 module (English)
    PDF
    67,85 MB
    REACH declaration MLS510
    PDF
    RoHS Report MLS510
    PDF

    Downloads

    • Produktbild

      Hinweise zum Verwendungszweck. Wir weisen darauf hin, dass wir Inhaber der Nutzungsrechte des zur Verfügung gestellten Bildmaterials sind. Sie dürfen das zur Verfügung gestellte Material nur entsprechend unserer Nutzungsbedingungen (PDF, 85 KB) verwenden. Sie sind für die Einhaltung der Lizenzbestimmung selbst verantwortlich und können bei Missbrauch haftbar gemacht werden.

      Bild MLS510 | Hager Deutschland

      Produktbild MLS510

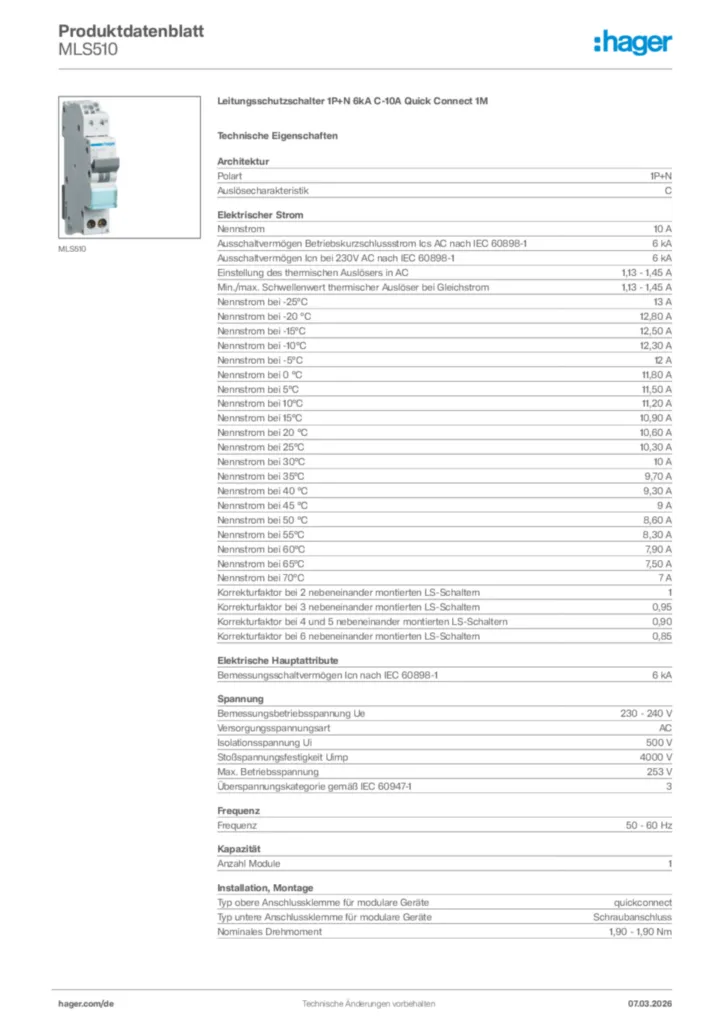

    • Produktdatenblatt

      Bild Hager Produktdatenblatt MLS510 | Hager Deutschland

      Hager Produktdatenblatt MLS510

      Leitungsschutzschalter 1P+N 6kA C-10A Quick Connect 1M

      PDF

    • Konformitätserklärung

      Bild Declaration | Hager Deutschland

      Declaration

      Konformitätserklärung International 2022-03-15

      PDF
      329,48 kB
