Leitungsschutzschalter 1P+N 6kA B-Charakteristik 16A 1 Modul MKN516

Name: MKN516
Brand: Hager
SKU: MKN516

EAN

3250614312250

Marke

Hager

VPE

12 Stück

Preis

Preis auf Anfrage

Zubehör
Technische Merkmale
Ökologischer Wert
Downloads

Kontakt Datenblatt

Vervollständigen Sie Ihr System

Optionales Zubehör

Hutschienenadapter 1 Produkte verfügbar
Mechanisches Zubehör für Niederspannungskomponenten 1 Produkte verfügbar
Hilfsschalterblock 2 Produkte verfügbar
Arbeitsstromauslöser 2 Produkte verfügbar
Unterspannungsauslöser 2 Produkte verfügbar
Mehr sehen 5 weitere Produkte verfügbar

Technische Merkmale

Polart

1P+N
Auslösecharakteristik

B

Nennstrom

16 A
Ausschaltvermögen Betriebskurzschlussstrom Ics AC nach IEC 60898-1

6 kA
Ausschaltvermögen Icn bei 230V AC nach IEC 60898-1

6 kA
Einstellung des thermischen Auslösers in AC

1,13 - 1,45 A
Nennstrom bei -25°C

20,10 A
Nennstrom bei -20 °C

19,70 A
Nennstrom bei -15°C

19,40 A
Nennstrom bei -10°C

19,10 A
Nennstrom bei -5°C

18,70 A
Nennstrom bei 0 °C

18,30 A
Nennstrom bei 5°C

18 A
Nennstrom bei 10°C

17,60 A
Nennstrom bei 15°C

17,20 A
Nennstrom bei 20 °C

16,80 A
Nennstrom bei 25°C

16,40 A
Nennstrom bei 30°C

16 A
Nennstrom bei 35°C

15,60 A
Nennstrom bei 40 °C

15,10 A
Nennstrom bei 45 °C

14,70 A
Nennstrom bei 50 °C

14,20 A
Nennstrom bei 55°C

13,80 A
Nennstrom bei 60°C

13,30 A
Nennstrom bei 65°C

12,80 A
Nennstrom bei 70°C

12,20 A
Korrekturfaktor bei 2 nebeneinander montierten LS-Schaltern

1
Korrekturfaktor bei 3 nebeneinander montierten LS-Schaltern

0,95
Korrekturfaktor bei 4 und 5 nebeneinander montierten LS-Schaltern

0,90
Korrekturfaktor bei 6 nebeneinander montierten LS-Schaltern

0,85

Bemessungsschaltvermögen Icn nach IEC 60898-1

6 kA
Nominales Drehmoment Untere Klemme

1,90 - 1,90 Nm
Nominales Drehmoment Obere Klemme

1,90 - 1,90 Nm

Bemessungsbetriebsspannung Ue

230 - 240 V
Versorgungsspannungsart

AC
Isolationsspannung Ui

500 V
Stoßspannungsfestigkeit

4000 V
Max. Betriebsspannung

253 V
Überspannungskategorie gemäß IEC 60947-1

3

Frequenz

50 - 60 Hz

Anzahl Module

1

Typ obere Anschlussklemme für modulare Geräte

Schraubanschluss
Typ untere Anschlussklemme für modulare Geräte

Schraubanschluss
Nominales Drehmoment

1,90 - 1,90 Nm

Gesamtverlustleistung unter Nennstrom

4,20 W

Betriebstemperatur

-25 - 70 °C
Höhe über N.N.

2000 m

Gerätelebensdauer, elektrische Schaltspiele

1000
Gerätelebensdauer, mechanische Schaltspiele

20000

IP-Klasse (Ingress Protection)

IP20

Anschlussquerschnitt des Eingangs mit Schrauben, bei massivem Leiter

1 - 25 mm²
Anschlussquerschnitt des Eingangs mit Schrauben, bei flexiblem Leiter

1 - 16 mm²

Anschlussart

Schraubanschluss
Ausrichtung obere Anschlussklemme für modulare Geräte

Verschobene Klemme
Ausrichtung untere Anschlussklemme für modulare Geräte

Verschobene Klemme

Höhe

84,70 mm
Breite

17,50 mm
Tiefe

70 mm

Ökologischer Wert

Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren

RoHS-konform Ja

Zertifizierungen und Dokumente

PEP Dokument International 2021-04-29

PDF

322,31 kB

PEP Dokument International 2021-04-29

PDF

360,76 kB

RoHS-declaration 2023-10-20 (english)

PDF

32,99 kB

REACH-declaration 2023-10-20 (english)

PDF

33,07 kB

Downloads

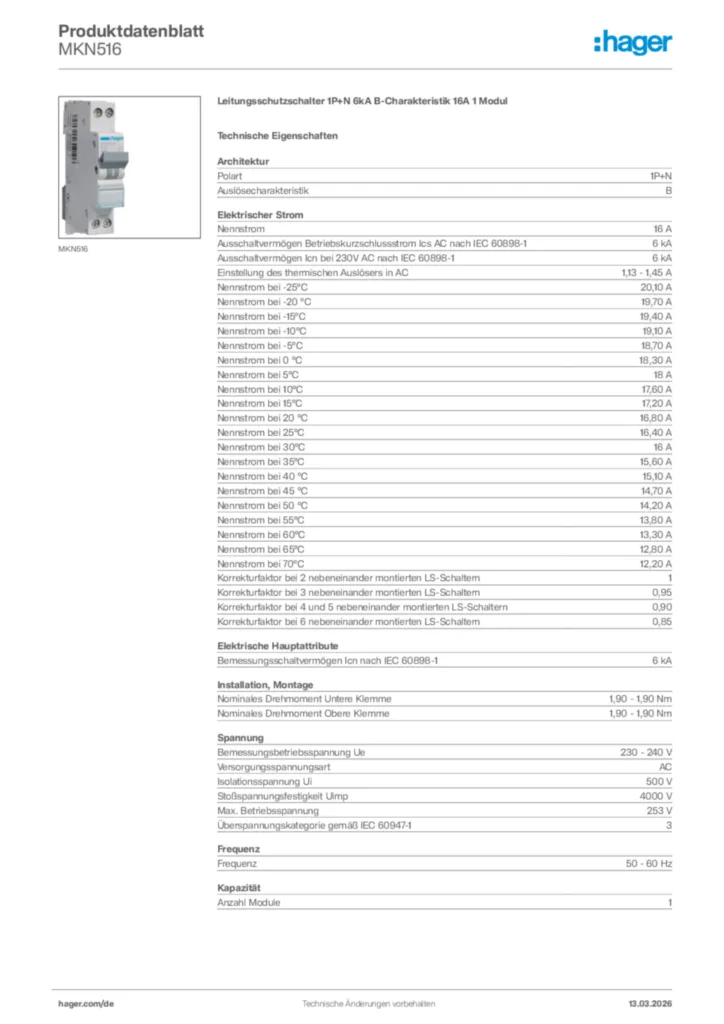

Produktbild
