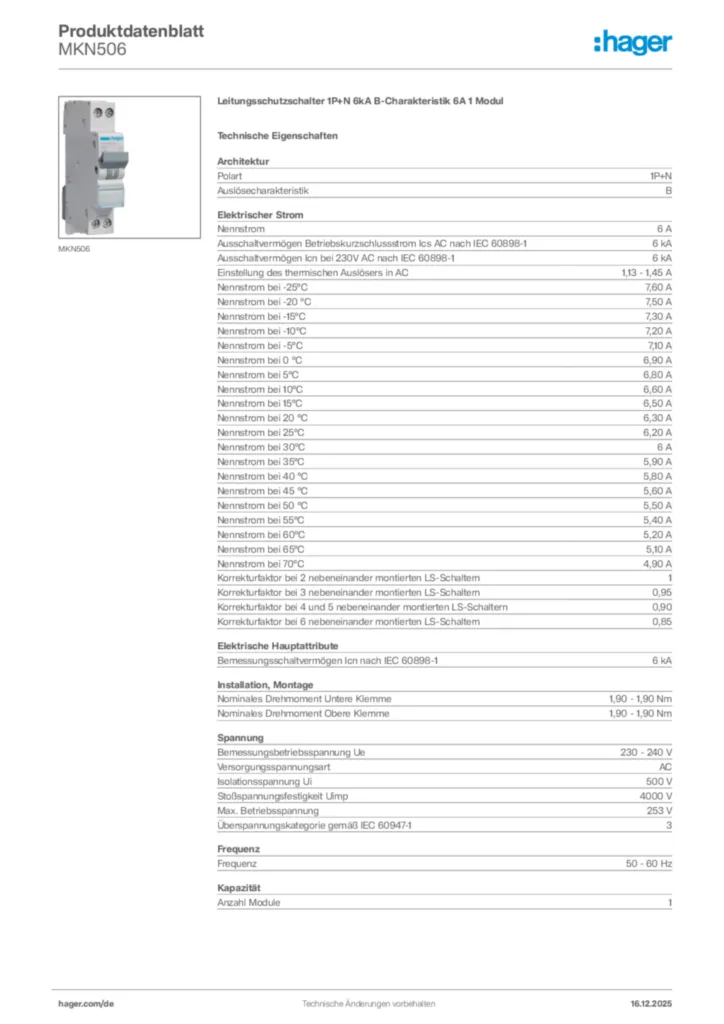

Leitungsschutzschalter 1P+N 6kA B-Charakteristik 6A 1 Modul
MKN506
Preis
Preis auf Anfrage
Um Zugang zum Shop zu erhalten, müssen Sie mit Ihrem MyHager-Konto eingeloggt sein.
Melden Sie sich an, um eine Produktliste zu erstellen
Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein
Vervollständigen Sie Ihr System
Optionales Zubehör
Hutschienenadapter
1 Produkte verfügbar
Mechanisches Zubehör für Niederspannungskomponenten
1 Produkte verfügbar
Hilfsschalterblock
2 Produkte verfügbar
Arbeitsstromauslöser
2 Produkte verfügbar
Unterspannungsauslöser
2 Produkte verfügbar
Mehr sehen
6 weitere Produkte verfügbar
Technische Merkmale
Auslösecharakteristik
B
Ausschaltvermögen Betriebskurzschlussstrom Ics AC nach IEC60898-1
6 kA
Ausschaltvermögen Icn bei 230 V AC nach IEC60898-1
6 kA
Einstellung des thermischen Auslösers in AC
1,13 - 1,45 A
Nennstrom bei -25°C
7,60 A
Nennstrom bei -20°C
7,50 A
Nennstrom bei -15°C
7,30 A
Nennstrom bei -10°C
7,20 A
Nennstrom bei -5°C
7,10 A
Nennstrom bei 0°C
6,90 A
Nennstrom bei 5°C
6,80 A
Nennstrom bei 10°C
6,60 A
Nennstrom bei 15°C
6,50 A
Nennstrom bei 20°C
6,30 A
Nennstrom bei 25°C
6,20 A
Nennstrom bei 35°C
5,90 A
Nennstrom bei 40°C
5,80 A
Nennstrom bei 45°C
5,60 A
Nennstrom bei 50°C
5,50 A
Nennstrom bei 55°C
5,40 A
Nennstrom bei 60°C
5,20 A
Nennstrom bei 65°C
5,10 A
Nennstrom bei 70°C
4,90 A
Korrekturfaktor bei 2 nebeneinander montierten LS-Schaltern
1
Korrekturfaktor bei 3 nebeneinander montierten LS-Schaltern
0,95
Korrekturfaktor bei 4 und 5 nebeneinander montierten LS-Schaltern
0,90
Korrekturfaktor bei 6 nebeneinander montierten LS-Schaltern
0,85
Ausschaltvermögen Icn AC nach IEC60898-1
6 kA
Nominales Drehmoment Untere Klemme
1,90 - 1,90 Nm
Nominales Drehmoment Obere Klemme
1,90 - 1,90 Nm
Bemessungsbetriebsspannung Ue
230 - 240 V
Versorgungsspannungsart
AC
Isolationsspannung Ui
500 V
Stoßspannungsfestigkeit
4000 V
Max. Betriebsspannung
253 V
Überspannungskategorie gemäß IEC60947-1 2.5.60 Tabelle H1
3
Typ obere Anschlussklemme für modulare Geräte
Schraubanschluss
Typ untere Anschlussklemme für modulare Geräte
Schraubanschluss
Nominales Drehmoment
1,90 - 1,90 Nm
Gesamtverlustleistung unter Nennstrom
1,80 W
Betriebstemperatur
-25 - 70 °C
Gerätelebensdauer, elektrische Schaltspiele
1000
Gerätelebensdauer, mechanische Schaltspiele
20000
Anschlussquerschnitt des Eingangs mit Schrauben, bei massivem Leiter
1 - 25 mm²
Anschlussquerschnitt des Eingangs mit Schrauben, bei flexiblem Leiter
1 - 16 mm²
Anschluss-/Steckertyp
Schraubanschluss
Ausrichtung obere Anschlussklemme für modulare Geräte
Verschobene Klemme
Ausrichtung untere Anschlussklemme für modulare Geräte
Verschobene Klemme
