Deutschland
EAN
4049857129645
Marke
Hager
VPE
1 Stück
Preisgruppe
H603
Stromwandlerblock für LV NH00 100mm 3-Phasen 150/5A 1,5VA Klasse 1 / 2VA Kl.3 LVZ00WD150
Preis
226,10 €
/ Stück
*
Melden Sie sich an, um eine Produktliste zu erstellen
Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein
Wählen Sie Ihren Fachgroßhandel
Wählen Sie Ihren Händler aus, um auf Ihre professionellen Preise zuzugreifen und online einzukaufen
Technische Merkmale
Spezifische Identifikationsattribute für Protection
-
Filter Produkttyp3-phasiger Stromwandlersatz
Funktionen
-
Genauigkeitsklasse3
Leistung
-
Leistung1,50 VA
Abmessungen
-
Höhe17 mm
-
Breite49,90 mm
-
Tiefe351 mm
-
Höhe der Öffnung24 mm
-
Breite der Öffnung21,6 mm
Konnektivität
-
AnschlussartSchraubanschluss
Frequenz
-
Frequenz50 - 60 Hz
Spannung
-
Bemessungs-Stehwechselspannung (Effektivwert)3000 V
-
Max. Betriebsspannung720 V
Einsatzbedingungen
-
Betriebstemperatur-40 - 40 °C
-
Lager-/Transporttemperatur-40 - 75 °C
Anschluss
-
Anschlussquerschnitt bei flexiblem Leiter2.5 - 4 mm²
-
Anschlussquerschnitt bei starrem Leiter2.5 - 4 mm²
Sicherheit
-
IP-Klasse (Ingress Protection)IP10
-
IsolierstoffklasseE
Elektrischer Strom
-
Bemessungs-Primärstrom (lpr)150 A
-
Bemessungs-Sekundärstrom (lsr)5 A
-
Bemessungsstrom IN150 A
-
Thermischer Bemessungsdauerstrom1,2*Ipr
-
Thermischer Bemessungs-Kurzzeitstrom (Ith/1s)60*Ipr
-
Dynamischer Grenzstrom2.5*Ith
-
ÜberspannungsbegrenzungsfaktorFS 5
Sicherung
-
SicherungsgrößeNH00
Architektur
-
Polanzahl3
Ökologischer Wert
Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren
Zertifizierungen und Dokumente
Downloads
-
Produktbild
Hinweise zum Verwendungszweck. Wir weisen darauf hin, dass wir Inhaber der Nutzungsrechte des zur Verfügung gestellten Bildmaterials sind. Sie dürfen das zur Verfügung gestellte Material nur entsprechend unserer Nutzungsbedingungen (PDF, 85 KB) verwenden. Sie sind für die Einhaltung der Lizenzbestimmung selbst verantwortlich und können bei Missbrauch haftbar gemacht werden.
Produktbild LVZ00WD150
-

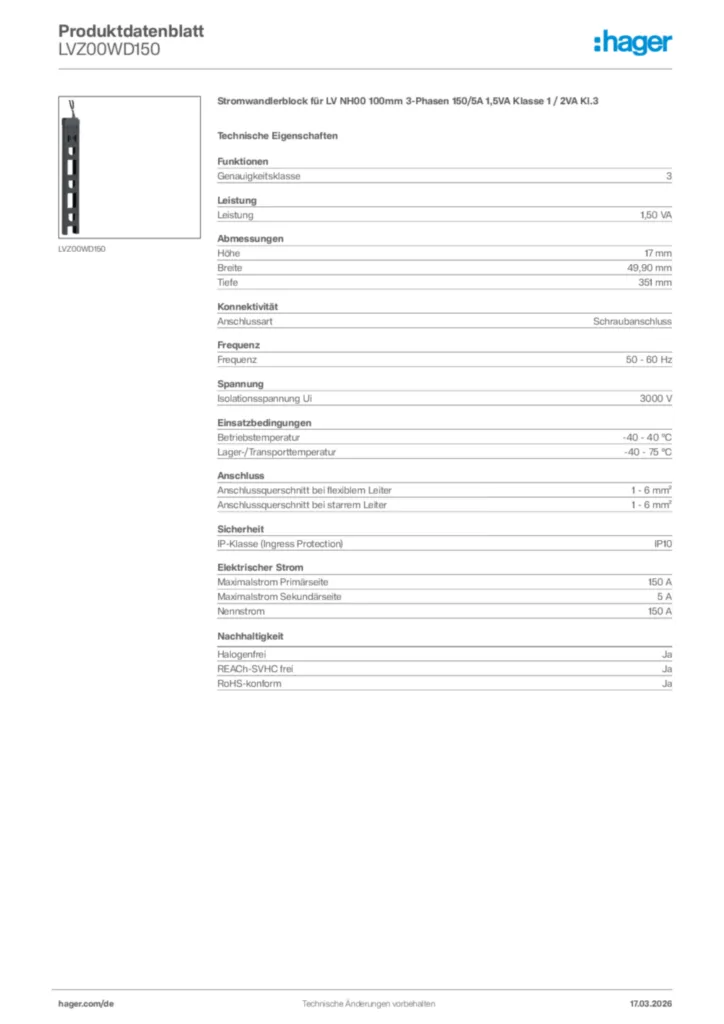

Produktdatenblatt
Hager Produktdatenblatt LVZ00WD150
Stromwandlerblock für LV NH00 100mm 3-Phasen 150/5A 1,5VA Klasse 1 / 2VA Kl.3
PDF -
Technischer Anhang (Einzelprodukt)
Verlustleistungsdatenblatt
Technischer Anhang (Einzelprodukt) de-DE 2021-10-20
PDF847,80 kB -
Tools
Hagerplan - Der Ausschreibungstextkonfigurator
Ausschreiben leicht gemacht
URL -
Konformitätserklärung
Konformitätserklärung en-GB 2026-07-22
PDF253,89 kB
Mehr Downloads
Weitere Produkte zu diesem System
-
5
-
1
LVZ00AOUAusgleichsblende oben & unten für Schaltleisten LV NH00 60mm auf 185mm zu NH1-3Preis16,90 €/ Stück * -
2
LZ053Stellungsanzeige LT Schaltdeckel Gr.000-3, 2A 250V AC, Öffner und SchließerPreis32,10 €/ Stück * -
3
LVZ00ALAnschlussraumabdeckung standard für LV NH00/60/100mmPreis8,40 €/ Stück * -
4
LVZ00WE150Stromwandlerblock für LV NH00 100mm 1-Phasen 150/5A 1, 5VA Klasse 1 / 2VA Kl.3Preis104,30 €/ Stück * -
5
LVZ00EA100-185Einfachadapter LV NH00 100mm auf 185mm, M8 Setzmutter, 50mm breitPreis83,60 €/ Stück *
Ausschreibungstext
Stromwandlerblock für LV NH00 100mm 3-Phasen 150/5A 1,5VA Klasse 1 / 2VA Kl.3
Stromwandlerblock für die Montage der Größe NH00.
Filter Produkttyp: 3-phasiger Stromwandlersatz
Genauigkeitsklasse: 3
Leistung: 1,50 VA
Anschlussart: Schraubanschluss
Frequenz: 50 - 60 Hz
Isolationsspannung Ui: 3000 V
Betriebstemperatur: -40 - 40 °C
Lager-/Transporttemperatur: -40 - 75 °C
Anschlussquerschnitt bei flexiblem Leiter: 1 - 6 mm²
Anschlussquerschnitt bei starrem Leiter: 1 - 6 mm²
Nennstrom: 150 A
Fabrikat : Hager oder gleichwertig
Artikel : LVZ00WD150
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
Stromwandlerblock für die Montage der Größe NH00.
Filter Produkttyp: 3-phasiger Stromwandlersatz
Genauigkeitsklasse: 3
Leistung: 1,50 VA
Anschlussart: Schraubanschluss
Frequenz: 50 - 60 Hz
Isolationsspannung Ui: 3000 V
Betriebstemperatur: -40 - 40 °C
Lager-/Transporttemperatur: -40 - 75 °C
Anschlussquerschnitt bei flexiblem Leiter: 1 - 6 mm²
Anschlussquerschnitt bei starrem Leiter: 1 - 6 mm²
Nennstrom: 150 A
Fabrikat : Hager oder gleichwertig
Artikel : LVZ00WD150
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
