EAN
4049857138517
Marke
Hager
VPE
1 Stück
Preisgruppe
H603
NH-Lasttrennleiste LV NH3/1000A 185mm 3-polig Kopplung innen LVTG1000TP
Preis
1.156,00 €
/ Stück
*
Melden Sie sich an, um eine Produktliste zu erstellen
Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein
Wählen Sie Ihren Fachgroßhandel
Wählen Sie Ihren Händler aus, um auf Ihre professionellen Preise zuzugreifen und online einzukaufen
Vervollständigen Sie Ihr System
Optionales Zubehör
-
Schraube 2 Produkte verfügbar -
Sammelschienenklemme 1 Produkte verfügbar
Optionales Zubehör
Technische Merkmale
Elektrischer Strom
-
Nennstrom1000 A
-
Strombelastbarkeit bei AC22 in Kategorie B / 400V1000 A
-
Strombelastbarkeit bei AC21 in Kategorie B / 690V1000 A
-
Strombelastbarkeit bei AC21 in Kategorie B / 500V1000 A
-
Bemessungsstrom bei Ue=400V AC gemäß IEC 61439-1 5.3.21000 A
-
Bemessungsstrom bei Ue=690V AC gemäß IEC 61439-1 5.3.21000 A
-
Nennstrom für kurze Zeit Icw 1s mit Verriegelungssystem IEC 6094725 kA
-
Nennstrom für kurze Zeit Icw 1s IEC 6094715 kA
Sicherung
-
SicherungsgrößeNH3
Konnektivität
-
AnschlussartSchraubanschluss
-
MontageartSchraubbefestigung
Architektur
-
Polanzahl3
-
Anzahl der schaltbaren Pole3
Einsatzbedingungen
-
Betriebstemperatur-25 - 55 °C
Installation, Montage
-
Nominales Drehmoment32 - 32 Nm
-
Drehmoment zur Befestigung auf Sammelschiene32 - 32 Nm
Sicherheit
-
IP-Klasse (Ingress Protection)IP2X
Spannung
-
Isolationsspannung Ui1000 V
-
Stoßspannungsfestigkeit Uimp12 kV
-
Bemessungsbetriebsspannung Ue690 - 690 V
Abmessungen
-
Abstand Sammelschienen185 mm
-
Höhe740 mm
-
Tiefe190 mm
Leistung
-
Gesamtverlustleistung unter Nennstrom318 W
-
Verlustleistung bei Volllast270 W
Frequenz
-
Frequenz50 - 60 Hz
Elektrischer Schutz
-
Mit FehleranzeigeNein
Funktionen
-
Doppelt unterbrechendJa
Ausdauer
-
Gerätelebensdauer, elektrische Schaltspiele100
-
Gerätelebensdauer, mechanische Schaltspiele500
-
Gerätelebensdauer (Summe Mech.- und Elektrischelebensdauer) IEC 60947-3 Tab.4600
Werkstoff
-
Enthält recyceltes Material (% des gesamten Kunststoffgewichts)0
Ökologischer Wert
Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren
Zertifizierungen und Dokumente
Downloads
-
Produktbild
Hinweise zum Verwendungszweck. Wir weisen darauf hin, dass wir Inhaber der Nutzungsrechte des zur Verfügung gestellten Bildmaterials sind. Sie dürfen das zur Verfügung gestellte Material nur entsprechend unserer Nutzungsbedingungen (PDF, 85 KB) verwenden. Sie sind für die Einhaltung der Lizenzbestimmung selbst verantwortlich und können bei Missbrauch haftbar gemacht werden.
Produktbild LVTG1000TP
-

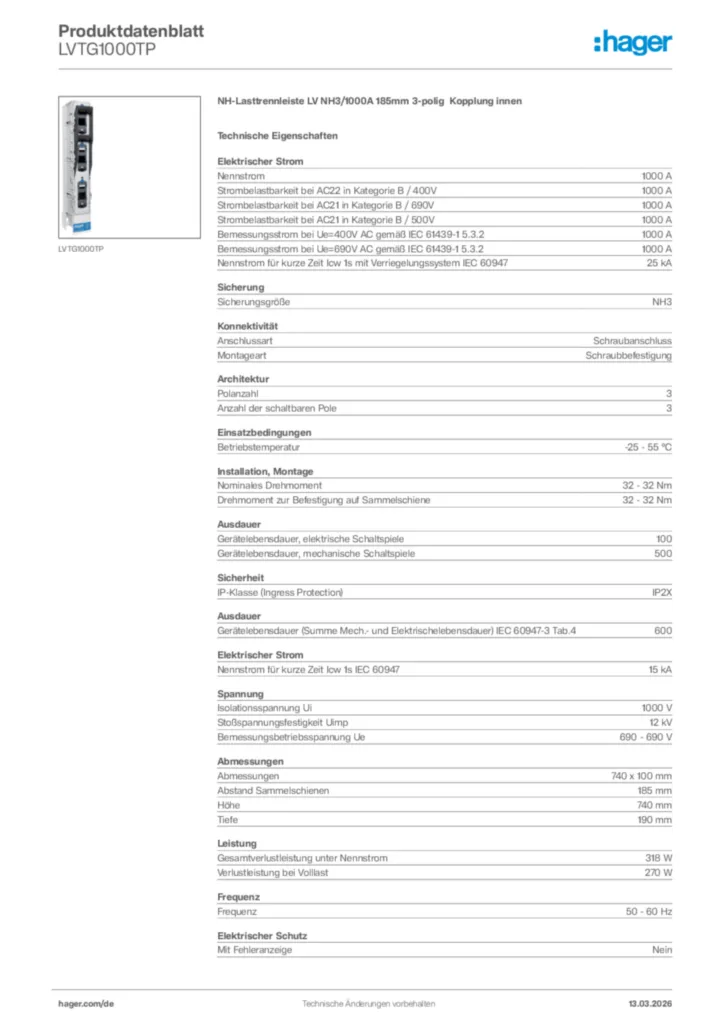

Produktdatenblatt
Hager Produktdatenblatt LVTG1000TP
NH-Lasttrennleiste LV NH3/1000A 185mm 3-polig Kopplung innen
PDF -
Tipps
Hager Tipp 34
Niederspannungs-Schaltgerätekombinationen (20DE0088)
PDF3,01 MB -
Technischer Anhang (Einzelprodukt)
Verlustleistungsdatenblatt
Technischer Anhang (Einzelprodukt) de-DE 2021-10-20
PDF847,80 kB -
Tools
Hagerplan - Der Ausschreibungstextkonfigurator
Ausschreiben leicht gemacht
URL -
Konformitätserklärung
EU Declaration of Conformity
Konformitätserklärung en-GB, de-DE 2023-09-14
PDF699,79 kB
Zertifikat für LVDRxx, LVS0xx, LVSGxx, LVSRxx, LVSWxx, LVTGxx, LVTRxx - Sicherungs-LastschaltleistEN-TRennleisten (Stand: 11.2014)
Konformitätserklärung International 2019-01-07
PDF615,53 kB
Mehr Downloads
