NH-Sicherungs-Lastschaltleiste LV NH3 185mm 3-polig M12 doppelt LVDR1260CPX

Name: LVDR1260CPX
Brand: Hager
SKU: 38036-3380
Price: 1419 EUR

Preis

1.419,00 €

/ Stück *

Fachgroßhandel finden

Zubehör
Technische Merkmale
Ökologischer Wert
Downloads
Weitere Produkte
Ausschreibungstext

Kontakt

Datenblatt

Vervollständigen Sie Ihr System

Zubehör/Ersatzteile für NH-Unterteile 4 Produkte verfügbar
Schraube 2 Produkte verfügbar
Sammelschienenträger 1 Produkte verfügbar
Stromwandler 11 Produkte verfügbar
Sammelschienenklemme 2 Produkte verfügbar
Hutschienenadapter 1 Produkte verfügbar

Technische Merkmale

Nennstrom

1260 A
Bedingter Bemessungskurzschlussstrom Icc

80 kA
Bedingter Bemessungskurzschlussstrom bei Ue=400 V gemäß IEC 61439-1 3.8.10.4

80 kA
Strombelastbarkeit bei AC22 in Kategorie B / 400V

1260 A
Strombelastbarkeit bei AC22 in Kategorie B / 500V

1260 A
Strombelastbarkeit bei AC21 in Kategorie B / 690V

1260 A
Bemessungsstrom bei Ue=400V AC gemäß IEC 61439-1 5.3.2

1260 A
Bemessungsstrom bei Ue=690V AC gemäß IEC 61439-1 5.3.2

1260 A
Bemessungsstrom bei Ue=800V AC gemäß IEC 61439-1 5.3.2

400 A
Nennstrom für Sicherungseinsätze

50 A, 63 A, 80 A, 100 A, 125 A, 160 A, 200 A, 224 A, 250 A, 315 A, 355 A, 400 A, 500 A, 630 A
Nennstrom für kurze Zeit Icw 1s IEC 60947

25 kA

Sicherungsgröße

NH3

Anschlussart

Schraubanschluss
Montageart

Schraubbefestigung

Anschluss-/Steckertyp

Schraubanschluss

Polanzahl

3
Anzahl der schaltbaren Pole

3

Betriebstemperatur

-25 - 55 °C

Nominales Drehmoment

32 - 32 Nm
Drehmoment zur Befestigung auf Sammelschiene

32 - 32 Nm

IP-Klasse (Ingress Protection)

IP2X

Isolationsspannung Ui

1000 V
Stoßspannungsfestigkeit Uimp

12 kV
Bemessungsbetriebsspannung Ue

690 - 690 V

Höhe

741 mm
Tiefe

190 mm

Gesamtverlustleistung unter Nennstrom

222 W
Verlustleistung der Sicherungseinsatz im Gerät installiert

48 W
Verlustleistung bei Volllast

255 W

Frequenz

50 - 60 Hz

Mit Fehleranzeige

Nein

Doppelt unterbrechend

Ja

Gerätelebensdauer, elektrische Schaltspiele

100
Gerätelebensdauer, mechanische Schaltspiele

500
Gerätelebensdauer (Summe Mech.- und Elektrischelebensdauer) IEC 60947-3 Tab.4

600

Enthält recyceltes Material (% des gesamten Kunststoffgewichts)

0

Ökologischer Wert

Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren

RoHS-konform Ja

REACh-SVHC frei Ja

Zertifizierungen und Dokumente

PEP_Hager_HAGE-00635-V01.01-EN

PDF

254,54 kB

Hager REACH declaration LVDR1260CPX

PDF

Hager RoHS Report LVDR1260CPX

PDF

Downloads

Produktbild

Hinweise zum Verwendungszweck. Wir weisen darauf hin, dass wir Inhaber der Nutzungsrechte des zur Verfügung gestellten Bildmaterials sind. Sie dürfen das zur Verfügung gestellte Material nur entsprechend unserer Nutzungsbedingungen (PDF, 85 KB) verwenden. Sie sind für die Einhaltung der Lizenzbestimmung selbst verantwortlich und können bei Missbrauch haftbar gemacht werden.

Produktbild LVDR1260CPX

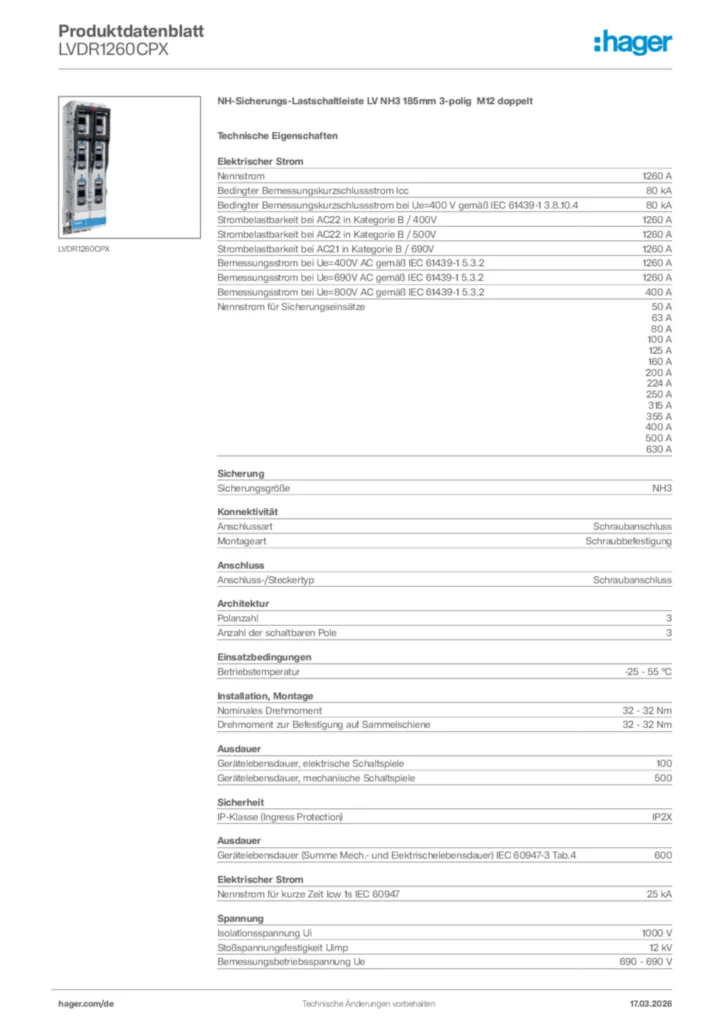

Produktdatenblatt

Hager Produktdatenblatt LVDR1260CPX

NH-Sicherungs-Lastschaltleiste LV NH3 185mm 3-polig M12 doppelt

PDF
Montageanleitung

Manual for NH Fuse-Switches, vertical design 1-3 3P

Montageanleitung en-GB 2020-01-01

PDF

5,92 MB

Montageanleitung für LVDR1260CE, LVSG1CPSUX, LVSR1VPVK4, LVTG1000CP, LVTR1000CE - NH-Sicherungs-Lastschaltleisten/Lasttrennleiste LV (DE, Stand: 09.2016)

Montageanleitung en-GB, es-ES, fr-FR, de-DE, pl-PL 2020-01-01

PDF

5,92 MB
Tipps

Hager Tipp 34

Niederspannungs-Schaltgerätekombinationen (20DE0088)

PDF

3,01 MB
Technischer Anhang (Einzelprodukt)

Verlustleistungsdatenblatt

Technischer Anhang (Einzelprodukt) de-DE 2021-10-20

PDF

847,80 kB
Tools

Hagerplan - Der Ausschreibungstextkonfigurator

Ausschreiben leicht gemacht

URL
Konformitätserklärung

EU Declaration of Conformity

Konformitätserklärung en-GB, de-DE 2023-09-14

PDF

699,79 kB

Zertifikat für LVDRxx, LVS0xx, LVSGxx, LVSRxx, LVSWxx, LVTGxx, LVTRxx - Sicherungs-LastschaltleistEN-TRennleisten (Stand: 11.2014)

Konformitätserklärung International 2019-01-07

PDF

615,53 kB

Mehr Downloads

Ausschreibungstext

NH-Sicherungs-Lastschaltleiste LV NH3 185mm 3-polig M12 doppelt

NH3-Doppelsicherungs-Lastschaltleiste 630A, für Sammelschienenmontage Abstand 185mm. Nach DIN VDE 0660/107 und IEC 947-3 geeignet für NH-Sicherungseinsätze nach DIN 43620/1. Bestehend aus 3-poligem Schaltleistenunterteil und plombierbarem Griffeinsatz, Berührungsschutz am Griff, mit verschiebbarem Klarsichtfenster zur Spannungsprüfung, allpolig schaltend, mit Universalanschluss Schraube M12, rostfrei.

Anschlussquerschnitt bei flexiblem Leiter: 4x 240 mm²
Anschlussquerschnitt bei starrem Leiter: 4x 240 mm²
Anschluss-/Steckertyp: Schraubanschluss
Betriebstemperatur: -25 - 55 °C
Nominales Drehmoment: 32 - 32 Nm
Isolationsspannung Ui: 1000 V
Gerätelebensdauer, elektrische Schaltspiele: 100
IP-Klasse (Ingress Protection): IP2X
Nennstrom für kurze Zeit Icw 1s IEC 60947: 25 kA
Abstand Sammelschienen: 185 mm
Höhe: 741 mm
Tiefe: 190 mm
Verlustleistung des Gerätes + einer mittleren Leitungslänge von 0,7m/pol: 283,14 W
Gesamtverlustleistung unter Nennstrom: 222 W
Frequenz: 50 - 60 Hz

Fabrikat : Hager oder gleichwertig
Artikel : LVDR1260CPX
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.

Kopieren oder exportieren GAEB, HTML, PDF, DOC, ÖNORM, ...
