Sicherungsunterteil NH00 3x160A Sammelschiene 40mm Abgang : Rahmenklemme 70 mm² LT054U
Preis
137,40 €
/ Stück
*
Melden Sie sich an, um eine Produktliste zu erstellen
Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein
Produkt konfigurieren
Für ein optimales Nutzungserlebnis verwenden Sie bitte ein Desktop-Gerät, da einige Funktionen auf Mobilgeräten oder Tablets möglicherweise nicht vollständig unterstützt werden.
Hagerplan - Der Ausschreibungstextkonfigurator
Werkzeuge öffnenWählen Sie Ihren Fachgroßhandel
Wählen Sie Ihren Händler aus, um auf Ihre professionellen Preise zuzugreifen und online einzukaufen
Technische Merkmale
Elektrischer Strom
-
Bemessungsstrom IN160 A
-
Nennstrom für Sicherungseinsätze2 A, 4 A, 6 A, 10 A, 16 A, 20 A, 25 A, 32 A, 35 A, 40 A, 50 A, 63 A, 80 A, 100 A, 125 A, 160 A
-
Bedingter Bemessungskurzschlussstrom Icc50 kA
-
Nennstrom für kurze Zeit Icw 1s IEC 609475 kA
Sicherung
-
SicherungsgrößeNH00
Architektur
-
Polanzahl3
Anschluss
-
Anschluss-/Steckertyp AusgangKäfigklemme
-
Anschluss-/Steckertyp EingangKäfigklemme
-
Anschlussquerschnitt bei starrem Leiter6 - 95 mm²
-
Anschlussquerschnitt bei flexiblem Leiter6 - 95 mm²
-
Typ der AusgangsverbindungDirektanschluss
-
Anschlussart EingangDirektanschluss
Installation, Montage
-
Nominales Drehmoment4,5 - 4,5 Nm
-
Drehmoment zur Befestigung auf Sammelschiene1,5 - 1,5 Nm
-
Montage aufSammelschienensystem
-
Vertikale Montage möglichJa
Leistung
-
Leistungsabgabe bei IN19 W
-
Leistungsabgabe bei Volllast55 W
-
Leistungsabgabe des im Gerät installierten Sicherungselements12 W
Spannung
-
Isolationsspannung Ui1000 V
-
Bemessungsbetriebsspannung Ue400 - 690 V
Sicherheit
-
IP-Klasse (Ingress Protection)IP20
Nur für den internen Gebrauch
-
StandardIEC/EN 60269
Konnektivität
-
MontageartKlemmbefestigung
Abmessungen
-
Breite/Dicke Sammelschiene12 - 12 mm
-
Abstand Sammelschienen40 mm
-
Länge104 mm
-
Breite106 mm
-
Höhe206 mm
Belastbarkeit
-
Gerätelebensdauer, mechanische Schaltspiele1400
-
Gerätelebensdauer, elektrische Schaltspiele200
Frequenz
-
Frequenz50 - 60 Hz
Funktionen
-
EinschwenkvorrichtungNein
Einsatzbedingungen
-
Lager-/Transporttemperatur-25 - 55 °C
-
Grad der Verunreinigung nach IEC 60664/IEC 60947-23
-
Betriebstemperatur-25 - 55 °C
Ökologischer Wert
Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren
Zertifizierungen und Dokumente
Downloads
-
Produktbild
Hinweise zum Verwendungszweck. Wir weisen darauf hin, dass wir Inhaber der Nutzungsrechte des zur Verfügung gestellten Bildmaterials sind. Sie dürfen das zur Verfügung gestellte Material nur entsprechend unserer Nutzungsbedingungen (PDF, 85 KB) verwenden. Sie sind für die Einhaltung der Lizenzbestimmung selbst verantwortlich und können bei Missbrauch haftbar gemacht werden.
Produktbild LT054U
-
Produktdatenblatt

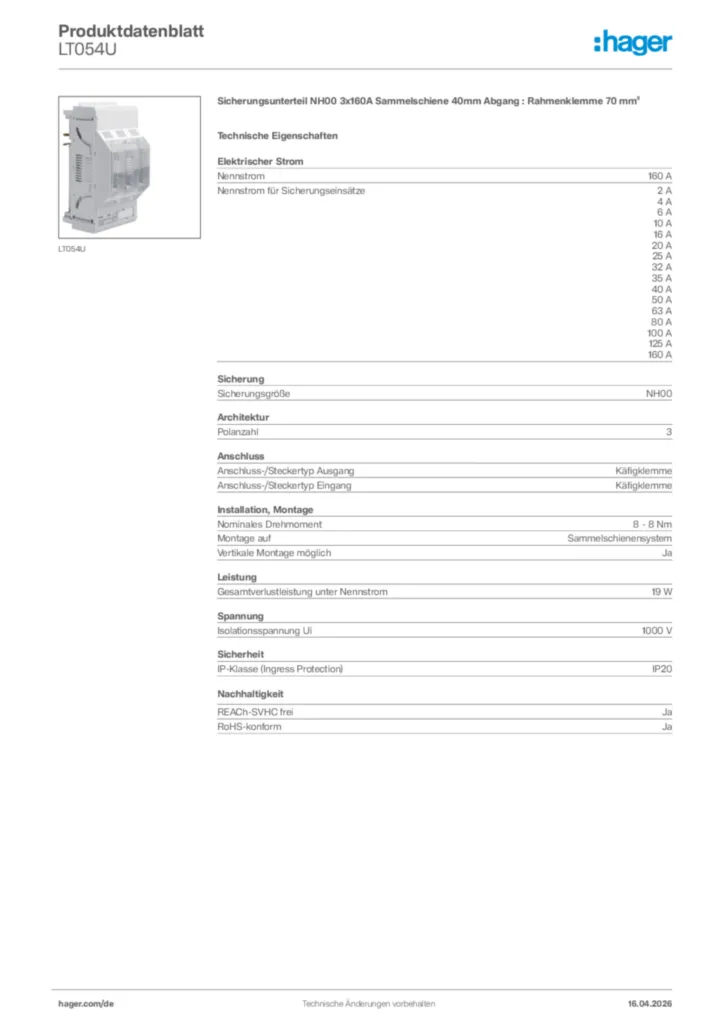

Hager Produktdatenblatt LT054U
