Sicherungsunterteil NH00 4x160A, mit Käfigklemme bis 70mm² für Sammelschiene L00C
Preis
106,90 €
/ Stück
*
Melden Sie sich an, um eine Produktliste zu erstellen
Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein
Produkt konfigurieren
Für ein optimales Nutzungserlebnis verwenden Sie bitte ein Desktop-Gerät, da einige Funktionen auf Mobilgeräten oder Tablets möglicherweise nicht vollständig unterstützt werden.
Hagerplan - Der Ausschreibungstextkonfigurator
Werkzeuge öffnenWählen Sie Ihren Fachgroßhandel
Wählen Sie Ihren Händler aus, um auf Ihre professionellen Preise zuzugreifen und online einzukaufen
Technische Merkmale
Elektrischer Strom
-
Bemessungsstrom IN160 A
-
Nennstrom für Sicherungseinsätze6 A, 10 A, 16 A, 20 A, 25 A, 32 A, 35 A, 40 A, 50 A, 63 A, 80 A, 100 A, 125 A, 160 A
Sicherung
-
SicherungsgrößeNH00
Architektur
-
Polanzahl4
Anschluss
-
Anschluss-/Steckertyp EingangKäfigklemme
-
Anschlussquerschnitt bei starrem Leiter1.5 - 70 mm²
-
Anschlussquerschnitt bei flexiblem Leiter1.5 - 70 mm²
Installation, Montage
-
Drehmoment zur Befestigung auf Sammelschiene6 - 6 Nm
-
Montage aufSammelschienensystem
-
Vertikale Montage möglichJa
-
Einbau-/AnschlussortWaagerecht, Senkrecht
-
Nominales Drehmoment Obere Klemme2,60 - 2,60 Nm
Leistung
-
Leistungsabgabe bei IN10,60 W
-
Leistungsabgabe des im Gerät installierten Sicherungselements12 W
Spannung
-
Isolationsspannung Ui8 V
-
Überspannungskategorie gemäß IEC 60947-13
-
Bemessungsbetriebsspannung Ue690 - 690 V
Sicherheit
-
IP-Klasse (Ingress Protection)IP00
-
Konventioneller Freiluft-thermischer Strom mit Sicherungseinsatz und Standardquerschnitt IEC 60947-1160 A
Nur für den internen Gebrauch
-
StandardIEC/EN 60269
Abmessungen
-
Breite/Dicke Sammelschiene5 - 10 mm
-
Abstand Sammelschienen40 mm
-
Länge110 mm
-
Breite235 mm
-
Höhe135 mm
Frequenz
-
Frequenz50 - 60 Hz
Funktionen
-
EinschwenkvorrichtungNein
Einsatzbedingungen
-
Lager-/Transporttemperatur-25 - 70 °C
-
Grad der Verunreinigung nach IEC 60664/IEC 60947-23
-
Betriebstemperatur-25 - 70 °C
Ökologischer Wert
Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren
Zertifizierungen und Dokumente
Downloads
-
Produktbild
Hinweise zum Verwendungszweck. Wir weisen darauf hin, dass wir Inhaber der Nutzungsrechte des zur Verfügung gestellten Bildmaterials sind. Sie dürfen das zur Verfügung gestellte Material nur entsprechend unserer Nutzungsbedingungen (PDF, 85 KB) verwenden. Sie sind für die Einhaltung der Lizenzbestimmung selbst verantwortlich und können bei Missbrauch haftbar gemacht werden.
Produktbild L00C
-

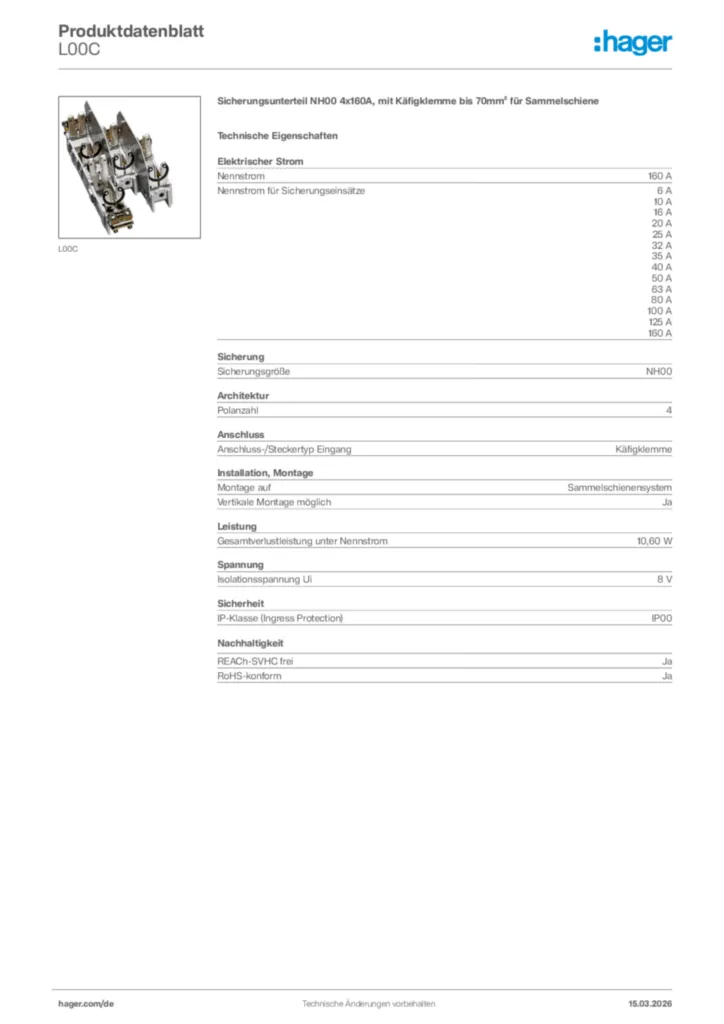

Produktdatenblatt
Hager Produktdatenblatt L00C
Sicherungsunterteil NH00 4x160A, mit Käfigklemme bis 70mm² für Sammelschiene
PDF -
Tipps
Hager Tipp 34
Niederspannungs-Schaltgerätekombinationen (20DE0088)
PDF3,01 MB -
Technischer Anhang (Einzelprodukt)
Verlustleistungsdatenblatt
Technischer Anhang (Einzelprodukt) de-DE 2021-10-20
PDF847,80 kB -
