Sicherungsleistenunterteil NH2/185mm mit V-Alu Anschlussklemme LL217U
Preis
530,70 €
/ Stück
*
Melden Sie sich an, um eine Produktliste zu erstellen
Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein
Produkt konfigurieren
Für ein optimales Nutzungserlebnis verwenden Sie bitte ein Desktop-Gerät, da einige Funktionen auf Mobilgeräten oder Tablets möglicherweise nicht vollständig unterstützt werden.
Hagerplan - Der Ausschreibungstextkonfigurator
Werkzeuge öffnenWählen Sie Ihren Fachgroßhandel
Wählen Sie Ihren Händler aus, um auf Ihre professionellen Preise zuzugreifen und online einzukaufen
Technische Merkmale
Elektrischer Strom
-
Bemessungsstrom IN400 A
-
Nennstrom für Sicherungseinsätze25 A, 32 A, 35 A, 40 A, 50 A, 63 A, 80 A, 100 A, 125 A, 160 A, 200 A, 224 A, 250 A, 315 A, 355 A, 400 A
Sicherung
-
SicherungsgrößeNH2
Architektur
-
Polanzahl3
Installation, Montage
-
Nominales Drehmoment20 - 20 Nm
-
Montage aufSammelschienensystem
-
Vertikale Montage möglichNein
Leistung
-
Leistungsabgabe bei IN115 W
Spannung
-
Bemessungsbetriebsspannung Ue690 - 690 V
Nur für den internen Gebrauch
-
StandardIEC/EN 60269
Konnektivität
-
MontageartSchraubbefestigung
Abmessungen
-
Abstand Sammelschienen185 mm
-
Länge125 mm
-
Breite98 mm
-
Höhe676 mm
Belastbarkeit
-
Gerätelebensdauer, mechanische Schaltspiele800
-
Gerätelebensdauer, elektrische Schaltspiele200
Frequenz
-
Frequenz50 - 60 Hz
Funktionen
-
EinschwenkvorrichtungNein
Einsatzbedingungen
-
Lager-/Transporttemperatur-20 - 60 °C
-
Grad der Verunreinigung nach IEC 60664/IEC 60947-23
Ökologischer Wert
Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren
Zertifizierungen und Dokumente
Downloads
-
Produktbild
Hinweise zum Verwendungszweck. Wir weisen darauf hin, dass wir Inhaber der Nutzungsrechte des zur Verfügung gestellten Bildmaterials sind. Sie dürfen das zur Verfügung gestellte Material nur entsprechend unserer Nutzungsbedingungen (PDF, 85 KB) verwenden. Sie sind für die Einhaltung der Lizenzbestimmung selbst verantwortlich und können bei Missbrauch haftbar gemacht werden.
Produktbild LL217U
-
Produktdatenblatt

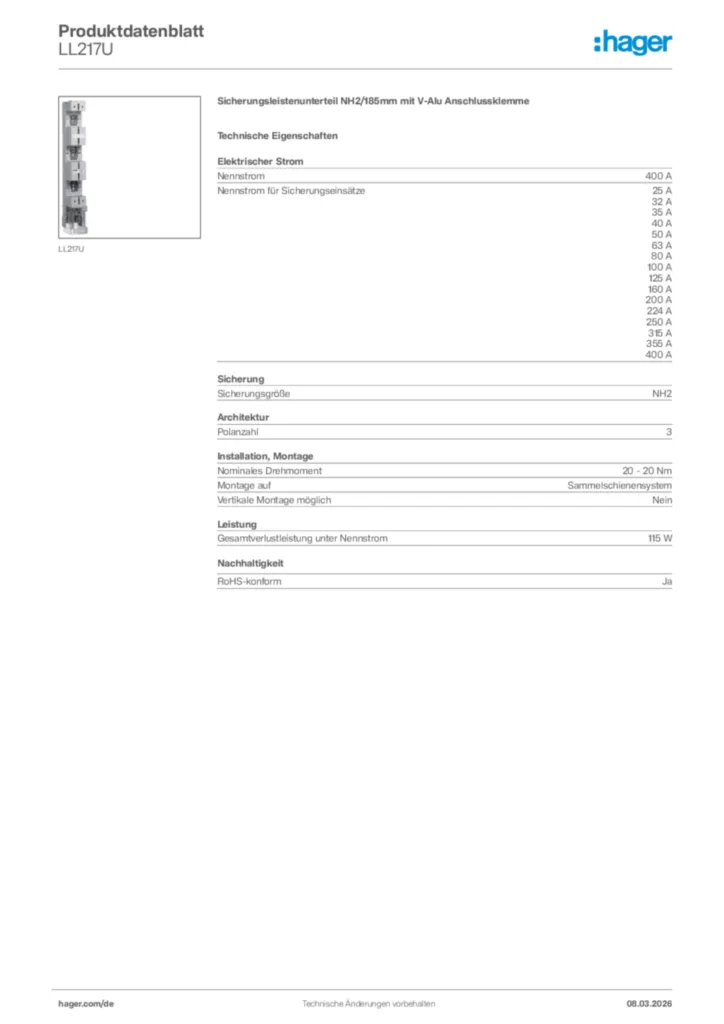

Hager Produktdatenblatt LL217U
Sicherungsleistenunterteil NH2/185mm mit V-Alu Anschlussklemme
PDF -
Tipps
Hager Tipp 34
Niederspannungs-Schaltgerätekombinationen (20DE0088)
PDF3,01 MB -
Technischer Anhang (Einzelprodukt)
Verlustleistungsdatenblatt
Technischer Anhang (Einzelprodukt) de-DE 2021-10-20
PDF847,80 kB -
