Leitungsführungskanal Stahlblech LFS 60x100mm verkehrsweiß LFS6010009016
Dieser Leitungsführungskanal aus Stahlblech LFS (60x100 mm) vereint Funktionalität und Ästhetik in einem Produkt. Seine robuste Stahlkonstruktion bietet Platz für 21 Kabel sowie eine perfekte Kabelführung. Die verkehrsweiße Oberfläche fügt sich harmonisch in jede Umgebung ein. Dieses Produkt ist ideal für Elektriker, die auf der Suche nach einer zuverlässigen Kabelmanagementlösung sind. Vertrauen Sie auf die Qualität und Erfahrung von für Ihre Projekte.
EAN
4012740994491
Marke
Hager
VPE
6 m
Preisgruppe
T221
Passende Tools
Preis
89,30 €
/ m
*
Melden Sie sich an, um eine Produktliste zu erstellen
Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein
Wählen Sie Ihren Fachgroßhandel
Wählen Sie Ihren Händler aus, um auf Ihre professionellen Preise zuzugreifen und online einzukaufen
Vervollständigen Sie Ihr System
Optionales Zubehör
-
Kabelrückhalteklammer 1 Produkte verfügbar -
Schallbarriere 1 Produkte verfügbar -
Klemm-/Abzweigdose 1 Produkte verfügbar -
Erdungsset 1 Produkte verfügbar -
Kupplung 1 Produkte verfügbar -
Trennwand 3 Produkte verfügbar
Optionales Zubehör
-
L5804
Schallbarriere mit Zöpfe (15 Teile)
43,40 € / Stück*
-
L4180VERZ
Erdungsanschluss zu Kanal-Oberteil LFS aus Stahlblech
1,20 € / Stück*
-
R2604VERZ
Kupplung zu Leitungsführungskanal LFS Höhe 60mm
6,70 € / Paar*
-
LFSFEFunktionserhaltetikett LFS
0,97 € / Stück*
Technische Merkmale
Abmessungen
-
Höhe60 mm
-
Breite100 mm
-
Länge2000 mm
-
Lichter innerer Querschnitt5025 - 5025 mm²
Kapazität
-
Max. Anzahl der Kabel (Ø11mm, 50% gefüllt, ohne Geräte)21
Werkstoff
-
WerkstoffStahl
-
OberflächeLackiert
-
RAL Nummer9016
-
FarbeVerkehrsweiß
Sicherheit
-
Stoßfestigkeit IKIK08
-
IP-Klasse (Ingress Protection)IP30
Normen
-
Geeignet für Funktionserhalt nach DIN4102-12Ja
Einsatzbedingungen
-
Betriebstemperatur-5 - 90 °C
Konnektivität
-
KanalverbindungExtra Kupplungen
Ausstattung
-
Anzahl der Trennwände0
-
Kammeranzahl1 - 2
-
Anzahl steckbare Trennwände1
-
Kabelhalteklammer im Lieferumfang enthaltenJa
-
Mit SchutzfolieNein
Ökologischer Wert
Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren
Zertifizierungen und Dokumente
Downloads
-
Produktbild
Hinweise zum Verwendungszweck. Wir weisen darauf hin, dass wir Inhaber der Nutzungsrechte des zur Verfügung gestellten Bildmaterials sind. Sie dürfen das zur Verfügung gestellte Material nur entsprechend unserer Nutzungsbedingungen (PDF, 85 KB) verwenden. Sie sind für die Einhaltung der Lizenzbestimmung selbst verantwortlich und können bei Missbrauch haftbar gemacht werden.
Produktbild LFS6010009016
-

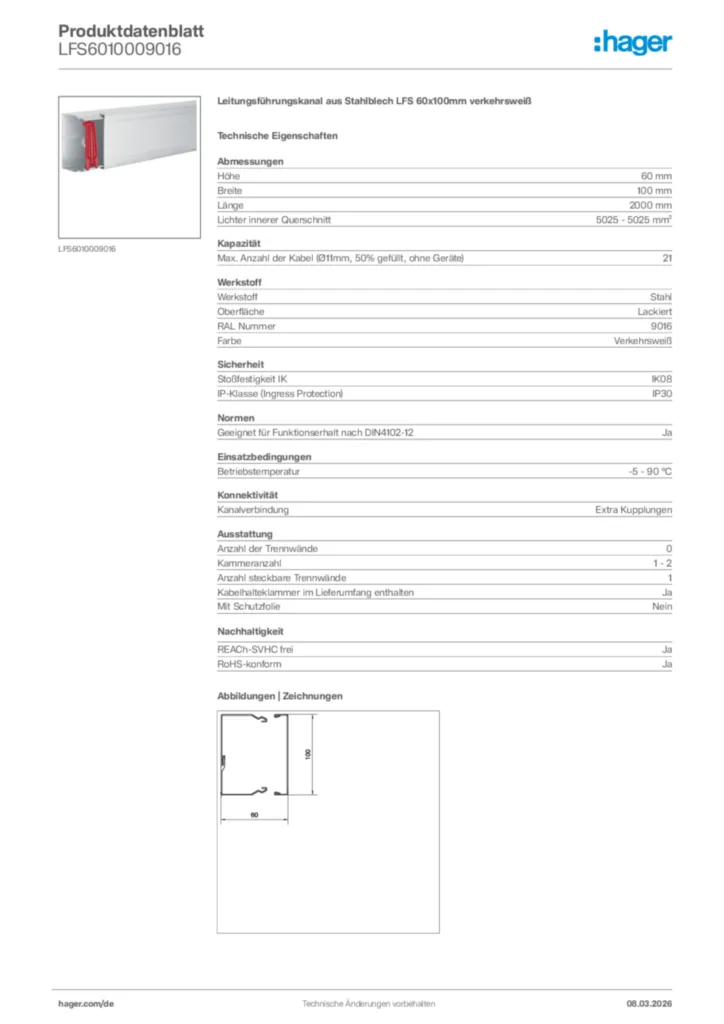

Produktdatenblatt
Hager Produktdatenblatt LFS6010009016
Leitungsführungskanal aus Stahlblech LFS 60x100mm verkehrsweiß
PDF -
Technische Broschüre
Gut aufgestellt mit Wandinstallationssystemen von Hager
(12DE0052)
PDF3,40 MB -
Broschüre
Hager im Zweckbau
Ein Partner, mit dem Sie planen können (18DE0070)
PDF6,03 MB -
Bestellhilfe
Leitungsführungssysteme in Verkehrsweiß RAL 9016
Bestellhilfe Mai 2020 (20DE0108_01)
PDF626,63 kB -
Tool
Cable Management Revit Plugin
MSI50,17 MB -
Tools
Hagerplan - Der Ausschreibungstextkonfigurator
Ausschreiben leicht gemacht
URL -
Produktzertifikat
Allgemeines bauaufsichtliches Prüfzeugnis LFS Funktionserhalt nach DIN 4102-12
Produktzertifikat de-DE 2022-06-28
PDF1,43 MB -
Konformitätserklärung
CE-Konformitätserklärung für LFSxx - Elektroinstallationskanal für Wand und Decke (DE-EN, Stand: 09.2021)
Konformitätserklärung en-GB, de-DE 2021-09-30
PDF633,95 kB
Mehr Downloads
Weitere Produkte zu diesem System
-
5
-
1
R2293VERZKlammer aus Stahlblech zu Leitungsführungskanal LFS mit Oberteil 200mm verzinktPreis3,40 €/ Stück * -
2
R2292VERZKlammer aus Stahlblech zu Leitungsführungskanal LFS mit Oberteil 150mm verzinktPreis3,05 €/ Stück * -
3
R2291VERZKlammer aus Stahlblech zu Leitungsführungskanal LFS mit Oberteil 100mm verzinktPreis2,90 €/ Stück *
-
4
R2290VERZKlammer aus Stahlblech zu Leitungsführungskanal LFS mit Oberteil 60mm verzinktPreis2,80 €/ Stück * -
5
M7249Klammer frei positionierbar aus PC/ABS halogenfrei zu LF mit Oberteil 110mmPreis1,32 €/ Stück *
Ausschreibungstext
Leitungsführungskanal aus Stahlblech LFS 60x100mm verkehrsweiß
Elektro-Installationskanal-System Leitungsführungskanal aus Stahlblech nach DIN EN 50085-1 zur Leitungsverlegung. Kanalunterteil/-oberteil mit vorgestanzter Bodenlochung im Abstand von 250 mm. Kupplungen zur Potenzialausgleichsverbindung der Kanalunterteile sowie zur einfachen und passgenauen Kanalverbindung. Trennwandeinbau möglich. Bei Überkopfmontage ist der Kanal mit Stahlblechklammern zu montieren.
Hinweis: Potenzialausgleichs-, Erdungs-, Schall- und Brandschutz-Maßnahmen sind fachgerecht auszuführen.
Höhe: 60 mm
Breite: 100 mm
Länge: 2000 mm
Lichter innerer Querschnitt: 5025 - 5025 mm²
Max. Anzahl der Kabel (Ø11mm, 50% gefüllt, ohne Geräte): 21
Werkstoff: Stahl
Oberfläche: Lackiert
Halogenfrei: Ja
Farbe: Verkehrsweiß
RAL Nummer: 9016
Stoßfestigkeit IK: IK08
IP-Klasse (Ingress Protection): IP30
Kanalverbindung: Extra Kupplungen
Anzahl der Trennwände: 0
Anzahl steckbare Trennwände: 1
Kabelhalteklammer im Lieferumfang enthalten: Ja
Mit Schutzfolie: Nein
Fabrikat : Hager oder gleichwertig
Artikel : LFS6010009016
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
Elektro-Installationskanal-System Leitungsführungskanal aus Stahlblech nach DIN EN 50085-1 zur Leitungsverlegung. Kanalunterteil/-oberteil mit vorgestanzter Bodenlochung im Abstand von 250 mm. Kupplungen zur Potenzialausgleichsverbindung der Kanalunterteile sowie zur einfachen und passgenauen Kanalverbindung. Trennwandeinbau möglich. Bei Überkopfmontage ist der Kanal mit Stahlblechklammern zu montieren.
Hinweis: Potenzialausgleichs-, Erdungs-, Schall- und Brandschutz-Maßnahmen sind fachgerecht auszuführen.
Höhe: 60 mm
Breite: 100 mm
Länge: 2000 mm
Lichter innerer Querschnitt: 5025 - 5025 mm²
Max. Anzahl der Kabel (Ø11mm, 50% gefüllt, ohne Geräte): 21
Werkstoff: Stahl
Oberfläche: Lackiert
Halogenfrei: Ja
Farbe: Verkehrsweiß
RAL Nummer: 9016
Stoßfestigkeit IK: IK08
IP-Klasse (Ingress Protection): IP30
Kanalverbindung: Extra Kupplungen
Anzahl der Trennwände: 0
Anzahl steckbare Trennwände: 1
Kabelhalteklammer im Lieferumfang enthalten: Ja
Mit Schutzfolie: Nein
Fabrikat : Hager oder gleichwertig
Artikel : LFS6010009016
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
