Leitungsauslass mit Kunststoff Klappdeckel Spannbereich >32mm eisengrau LAR02KK7011
EAN
4012740027595
Marke
Hager
VPE
1 Stück
Preisgruppe
T070
Passende Tools
Preis
101,20 €
/ Stück
*
Melden Sie sich an, um eine Produktliste zu erstellen
Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein
Vervollständigen Sie Ihr System
Optionales Zubehör
-
Versorgungs-/Einbaueinheit 1 Produkte verfügbar
Vervollständigen Sie Ihr System
Technische Merkmale
Installation, Montage
-
Geeignet für BodenvertiefungenJa
-
Geeignet für DoppelbodeneinbauJa
-
Geeignet für FeuchtreinigungNein
Anleitung
-
BodenpflegeTrocken
Architektur
-
Mit BodenbelagsschutzrahmenJa
-
Mit BodenbelagsaussparungNein
Abdeckung, Tür
-
DeckelausführungOhne Deckel
Abmessungen
-
Einbaudurchmesser122 mm
Werkstoff
-
WerkstoffPolyamid (PA)
-
RAL Nummer7011
Ökologischer Wert
Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren
Zertifizierungen und Dokumente
Downloads
-
Produktbild
Hinweise zum Verwendungszweck. Wir weisen darauf hin, dass wir Inhaber der Nutzungsrechte des zur Verfügung gestellten Bildmaterials sind. Sie dürfen das zur Verfügung gestellte Material nur entsprechend unserer Nutzungsbedingungen (PDF, 85 KB) verwenden. Sie sind für die Einhaltung der Lizenzbestimmung selbst verantwortlich und können bei Missbrauch haftbar gemacht werden.

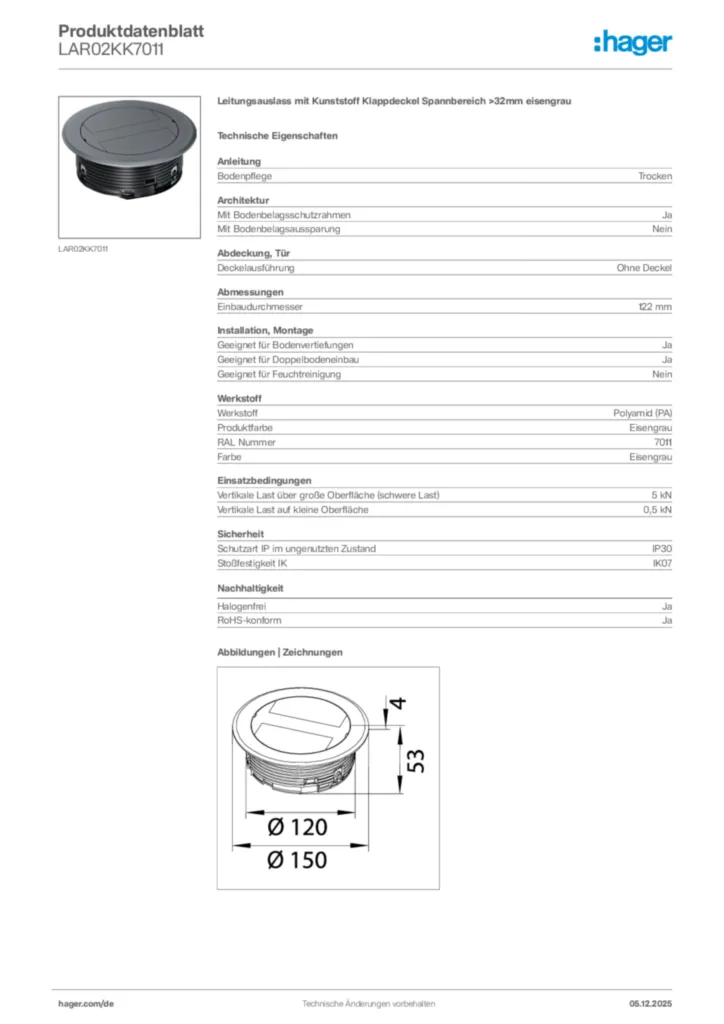

Produktbild LAR02KK7011
-
Montageanleitung
Montageanleitung für LAR02XX - Small Bodo Auslass (2021-08)
Montageanleitung International 2021-08-16
PDF7,02 MB -
Technische Broschüre
News - Markteinführungen Oktober 2021
(21DE0020)
PDF11,67 MB -
Katalog
Bodeninstallationssysteme
Katalogauszug April 2022 (22DE0008)
PDF45,28 MB -
Technische Beilage (single-product)
Bodeninstallationssysteme, Belastungen
Technische Beilage (single-product) de-DE 2024-02-12
PDF391,15 kB
Bodeninstallationssysteme, Schutzarten
Technische Beilage (single-product) de-DE 2024-02-08
PDF882,67 kB
Floor installation systems, Mechanical stress
Technische Beilage (single-product) en-GB 2024-02-12
PDF389,75 kB
Floor installation systems, Protection class
Technische Beilage (single-product) en-GB 2024-02-08
PDF868,08 kB
Technischer Anhang - Leitungsführung und Raumanschlusssysteme Allgemein
Stand: 01.04.2022
PDF1,90 MB
Technischer Anhang - tehalit.DB-HB
Stand: 01.04.2022
PDF957,94 kB -
DXF Dateien
LAR02KK
DXF Dateien International 2024-07-16
DXF68,45 kB -
STEP Dateien
LAR02KK
STEP Dateien International 2024-07-16
STP327,71 kB -
Product Drawing
Product Drawing International 2024-02-27
PDF40,28 kB -
Handbuch
Handbuch Bodeninstallationssysteme (DE, 2022-06)
PDF99,71 MB
Handbuch Bodeninstallationssysteme (EN, 2022-06)
PDF99,70 MB -
Tools
Hagerplan - Der Ausschreibungstextkonfigurator
Ausschreiben leicht gemacht
URL
Mehr Downloads
Weitere Produkte zu diesem System
-
5
-
1
FK17011Flachkette starr/flexibel 2 Kammern aus PA 20x83mm ausgezogene L=1m eisengrauPreis77,00 €/ Stück * -
2
FK17035Flachkette starr/flexibel 2 Kammern aus PA 20x83mm ausgezogene L=1m lichtgrauPreis77,00 €/ Stück * -
3
FK19005Flachkette starr/flexibel 2 Kammern aus PA 20x83mm ausgezogene L=1m tiefschwarzPreis77,00 €/ Stück * -
4
G3160Sammelpunkt Daten 6xCat.6APreis175,20 €/ Stück * -
5
G8360Sammelpunkt Energie 6 Ausgangsbuchsen 3-polig Stecksystem Wago schwarzPreis91,40 €/ Stück *
Ausschreibungstext
Leitungsauslass mit Kunststoff Klappdeckel Spannbereich >32mm eisengrau
Leitungsauslass mit Kunststoff Klappdeckel mit Teppichschutzrahmen für den Einbau in Doppel- und Hohlraumbodensysteme, Spannbereich größer 32 mm, in verschiedenen Farbausführungen. Leitungen können durch zwei gegenüberliegende Leitungsauslässe ausgeführt werden. Trittsicher durch Rastfunktion in offener Stellung (Leitungsausführungsposition). Möglichkeit Flachketten zur Versorgung der Büroeinrichtung anzuschließen. Einsatz in trocken zu pflegenden Böden.
Bodenpflege: Trocken
Mit Bodenbelagsschutzrahmen: Ja
Deckelausführung: Ohne Deckel
Einbaudurchmesser: 122 mm
Geeignet für Hohlbodenmontage: Ja
Geeignet für Doppelbodeneinbau: Ja
Geeignet für Nasspflege: Nein
Werkstoff: Polyamid (PA)
Produktfarbe: Eisengrau
RAL Nummer: 7011
Mit Bodenbelagsaussparung: Nein
Fabrikat : Hager oder gleichwertig
Artikel : LAR02KK7011
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
Leitungsauslass mit Kunststoff Klappdeckel mit Teppichschutzrahmen für den Einbau in Doppel- und Hohlraumbodensysteme, Spannbereich größer 32 mm, in verschiedenen Farbausführungen. Leitungen können durch zwei gegenüberliegende Leitungsauslässe ausgeführt werden. Trittsicher durch Rastfunktion in offener Stellung (Leitungsausführungsposition). Möglichkeit Flachketten zur Versorgung der Büroeinrichtung anzuschließen. Einsatz in trocken zu pflegenden Böden.
Bodenpflege: Trocken
Mit Bodenbelagsschutzrahmen: Ja
Deckelausführung: Ohne Deckel
Einbaudurchmesser: 122 mm
Geeignet für Hohlbodenmontage: Ja
Geeignet für Doppelbodeneinbau: Ja
Geeignet für Nasspflege: Nein
Werkstoff: Polyamid (PA)
Produktfarbe: Eisengrau
RAL Nummer: 7011
Mit Bodenbelagsaussparung: Nein
Fabrikat : Hager oder gleichwertig
Artikel : LAR02KK7011
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
