Hager

L64519016

Erstlamelle zur Brüstungsverkleidung aus Aluminium verkehrsweiß
Best-Nr.
L64519016
EAN-Nr.
4012740990066
VPE
24 m
Preisgruppe
T020
Preis
14,20 € / m *

Technische Merkmale

  • Länge
    • 2000 mm
  • Sonderlänge (max)
    • 3100 mm
  • Farbe
    • verkehrsweiß
  • RAL Farbnummer
    • 9016
  • Werkstoff
    • Aluminium
  • Oberfläche
    • pulverbeschichtet
  • Halogenfrei
    • ja

Downloads

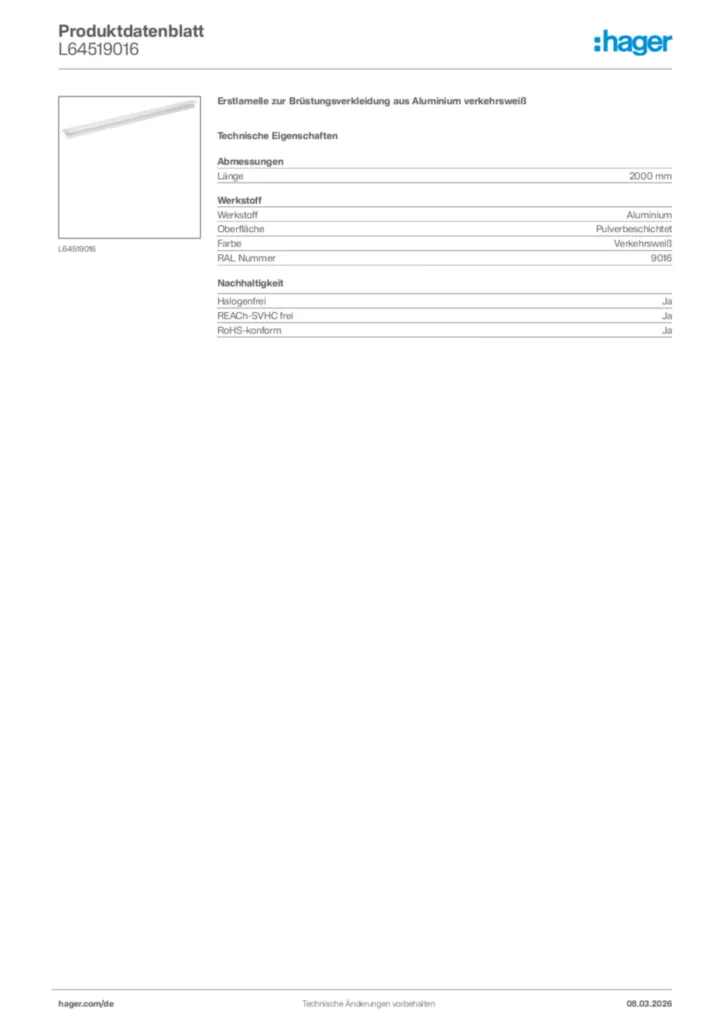

Produktbild

Hinweise zum Verwendungszweck. Wir weisen darauf hin, dass wir Inhaber der Nutzungsrechte des zur Verfügung gestellten Bildmaterials sind. Sie dürfen das zur Verfügung gestellte Material nur entsprechend unserer Nutzungsbedingungen (PDF, 85 KB) verwenden. Sie sind für die Einhaltung der Lizenzbestimmung selbst verantwortlich und können bei Missbrauch haftbar gemacht werden.

  • Produktbild für L64519016

  • Technik-Broschüre

  • Gut aufgestellt mit Wandinstallationssystemen von Hager

    (12DE0052)

    PDF
    3 MB
  • Service-Broschüre

  • Hager im Zweckbau

    Ein Partner, mit dem Sie planen können (18DE0070)

    PDF
    6 MB
  • Technischer Anhang

  • Technischer Anhang - Brüstungskanalsysteme Zubehör

    Stand: 01.01.2020

    PDF
    301 KB
  • Technischer Anhang - Leitungsführung und Raumanschlusssysteme Allgemein

    Stand: 01.01.2020

    PDF
    1 MB
  • EU-Konformitätserklärung

  • CE-Konformitätserklärung für BRxx, BRAxx, BRSxx - Elektroinstallationssysteme für Wand und Decke (DE-EN, Stand: 07.2019)

    PDF
    42 KB
  • CE-Konformitätserklärung für BRHxx - Leitungsführungssystem Wand- und Deckenbereich (DE-EN, Stand: 07.2019)

    PDF
    41 KB
  • CE-Konformitätserklärung für BRHNxx - Leitungsführungssystem Wand- und Deckenbereich (DE-EN, Stand: 07.2019)

    PDF
    41 KB
  • EU-Konformitätserklärung für BRN65

    PDF
    54 KB
  • CE-Konformitätserklärung für BR08xx, BR10xx, BR21xx, BR65xx, BRHTxx, BRKLxx, BRTBxx, MH12xx - Zubehör (Stand: 03.2017)

    PDF
    105 KB
  • CE-Konformitätserklärung für BRNxx - Leitungsführungssystem Wand- und Deckenbereich (DE-EN, Stand: 07.2019)

    PDF
    42 KB
Weitere Downloads

Systemtext

Brüstungsverkleidung und Zubehör
Brüstungsverkleidung für Elektro-Installationskanal-Systeme zur optischen Kaschierung von Rohren, Heizungen, o.ä.

Bei Brüstungskanälen mit Brüstungsverkleidungen entsteht ein nahtloser Übergang bei Nischen, Wandvorsprüngen oder Brüstungen. Die Brüstungsverkleidung bestehend aus folgenden Systemkomponenten: Konsole, Lamelle, Erstlamelle und Paneele sowie Zubehör.

Konsolen aus Stahlblech
Konsolen für Brüstungskanäle bestehend aus: Universalkonsole (Wandhalterung), Neigungswinkel vertikal verstellbar -/+ 3°, verstellbarem Wandabstand und Adapterplatte, zum Einhängen in die Universalkonsole zur werkzeuglosen Befestigung des Brüstungskanals.

Lamellen aus Aluminium
Profil zur optischen Kaschierung von Rohren, Heizungen, o.ä. bei Nischen, Wandvorsprüngen oder Brüstungen. Lamellen senkrecht oder waagerecht montierbar.

Paneele aus Stahlblech
Paneele zur optischen Kaschierung von Rohren, Heizungen, o.ä. Länge min. 200 mm - max. 1500 mm, Höhe min. 400 - max. 900 mm. Kombination Paneel- und Lamellenverkleidung möglich.

Standfüße, ein- bzw. zweiteilig, Stahlblech
Standfuß ein- bzw. zweiteilig, zur freien Platzierung im Raum bei fehlender Wandbefestigungsmöglichkeit oder zur zusätzlichen Kanalunterstützung bei großen Spannweiten oder Ausladung der Konsole.

Hinweis: Montageanleitungen beachten.

Kopieren oder exportieren in GAEB, HTML, PDF, DOC, ÖNORM, ...

Kopiert !
Exportieren

Ausschreibungstext

Erstlamelle zur Brüstungsverkleidung aus Aluminium verkehrsweiß
Zubehör für Brüstungsverkleidungen.
  • Länge :2000 mm
  • Sonderlänge (max) :3100 mm
  • Farbe :verkehrsweiß
  • RAL Farbnummer :9016
  • Werkstoff :Aluminium
  • Oberfläche :pulverbeschichtet
  • Halogenfrei :ja

Fabrikat : Hager oder gleichwertig
Artikel : L64519016
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.

Kopieren oder exportieren in GAEB, HTML, PDF, DOC, ÖNORM, ...

Kopiert !
Exportieren

Technische Fragen?

Die technische Anwendungsberatung hilft Ihnen persönlich rund um Themen der Leitungsführung und Raumanschlusssysteme weiter.

06842 945-9702
