Hager

L4183GNGE

Erdungsleitung steckbar Länge 600mm grün-gelb
Best-Nr.
L4183GNGE
EAN-Nr.
4012740250894
VPE
25 Stück
Preisgruppe
T020
Preis
3,95 € / Stück *

Technische Merkmale

  • Länge
    • 600 mm
  • Drahtquerschnitt
    • 4 mm²
  • Werkstoff
    • Materialmix
  • Oberfläche
    • verzinkt
  • Farbe
    • grün/gelb

Downloads

Produktbild

Hinweise zum Verwendungszweck. Wir weisen darauf hin, dass wir Inhaber der Nutzungsrechte des zur Verfügung gestellten Bildmaterials sind. Sie dürfen das zur Verfügung gestellte Material nur entsprechend unserer Nutzungsbedingungen (PDF, 85 KB) verwenden. Sie sind für die Einhaltung der Lizenzbestimmung selbst verantwortlich und können bei Missbrauch haftbar gemacht werden.

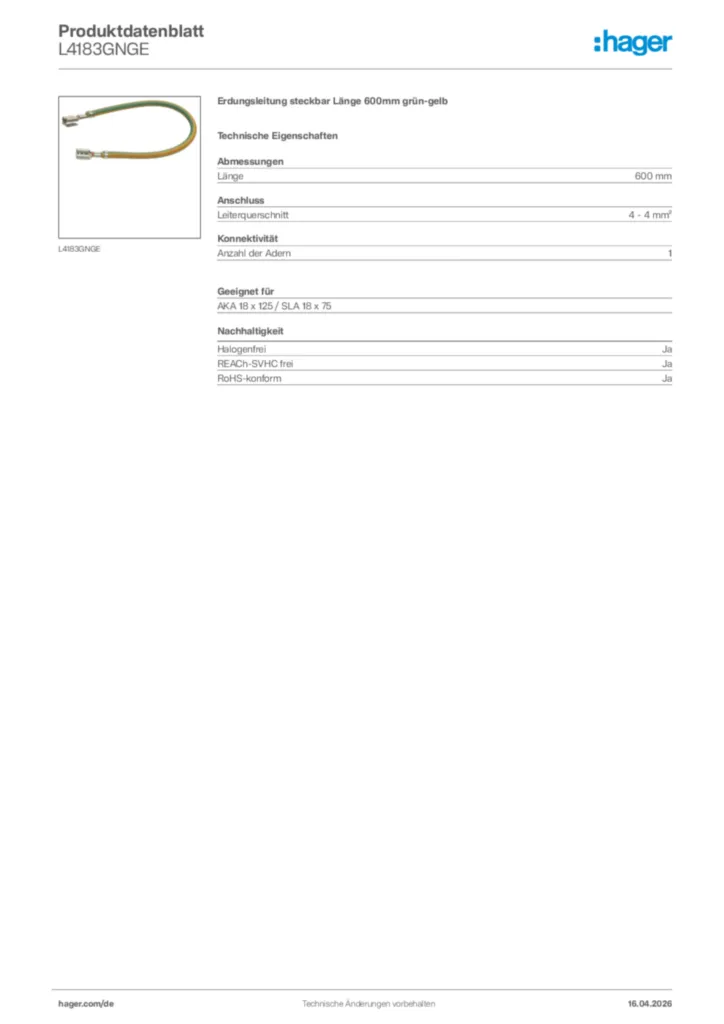

  • Produktbild für L4183GNGE

  • Technik-Broschüre

  • Gut aufgestellt mit Wandinstallationssystemen von Hager

    (12DE0052)

    PDF
    3 MB
  • Service-Broschüre

  • Hager im Zweckbau

    Ein Partner, mit dem Sie planen können (18DE0070)

    PDF
    6 MB
  • Hager Tipps

  • Hager Tipp 25

    Zuverlässig versorgen - elektrische Leitungsanlagen in Flucht- und Rettungswegen (12DE0302)

    PDF
    617 KB
  • Technischer Anhang

  • Technischer Anhang - Leitungsführung und Raumanschlusssysteme Allgemein

    Stand: 01.01.2020

    PDF
    1 MB
  • Technischer Anhang - tehalit.FWK

    Stand: 01.01.2020

    PDF
    275 KB
  • Technischer Anhang - tehalit.BRA

    Stand: 01.01.2020

    PDF
    68 KB
  • Technischer Anhang - tehalit.AK

    Stand: 01.01.2020

    PDF
    2 MB
  • Technischer Anhang - tehalit.BKB | BK

    Stand: 01.01.2020

    PDF
    8 MB
  • Technischer Anhang - tehalit.LFS

    Stand: 01.01.2020

    PDF
    191 KB
  • Technischer Anhang - tehalit.DABA

    Stand: 01.01.2020

    PDF
    263 KB
  • Technischer Anhang - tehalit.BRS | BKIS

    Stand: 01.01.2020

    PDF
    590 KB
  • BIM Archicad Modelle

  • BIM Archicad-Objekte für tehalit.BKIS

    ZIP
    4 MB
  • BIM Archicad-Objekte für electraplan.BKB

    ZIP
    7 MB
  • BIM Revit-Objekte für tehalit.BKIS

    ZIP
    41 MB
  • BIM Revit-Objekte für tehalit.BKB

    ZIP
    23 MB
Weitere Downloads

Systemtext

Elektro-Installationskanal-System Deckenanschlussbahn DABA
zur Leitungsverlegung, bestehend aus folgenden Systemkomponenten:
Deckenanschlussbahn aus Aluminium, Formteile, Abhänger, Halter, Kupplungen und Adapter aus Stahlblech.

2-zügige Deckenanschlussbahn mit Abstand 55 mm, pro Bahngröße 46 x 80 mm mit Leitungs-Nutzverlegungsfläche 21 cm². Nutzbare Kabellast bei Abhänger-Stützweite 2,5 m bis 10 kg oder bei Stützweite 1,5 m bis 16 kg.
2-zügige Deckenanschlussbahn mit Abstand 55 mm, pro Bahngröße 58 x 160 mm mit Leitungs-Nutzverlegungsfläche 44,5 cm². Nutzbare Kabellast bei Abhänger-Stützweite 1,5 m bis 20 kg oder bei Stützweite 1,0 m bis 23 kg.


Richtungsänderungen sind mit Formteile auszuführen, offene Deckenanschlussbahnen sind mit aufsteckbaren Endstücken zu verschließen.

Universal-Adapter zur Befestigung von Leuchten oder Hinweisschilder und Schlauch-Adapter zur Anbindung von Stand-Säulen mit Flextechnik.

Hinweis: Deckenanschlussbahnen sind nur 2-zügig zu montieren. Nutzbare Kabel-/Leitungslast beachten (Belastungsprüfung erfolgt nach Anlehnung an die EN 61537). Potenzialausgleichs- und Erdungs-Maßnahmen sind fachgerecht auszuführen.
Aufboden Elektro-Installations-System
als trittfester Aufbodenkanal aus Kunststoff, Aluminium oder Kombination aus Kunststoff-Unterteil und Aluminium-Oberteil.

Abnehmbares Oberteil gewährleistet einfaches Einlegen von Leitungen, Kammersystem mit Leitungsrückhalt zur getrennten Führung von Energie- oder Datenleitungen.

Kanalunterteil mit Schrauben oder doppelseitigem Klebeband befestigen.

Hinweis: Bei Aluminium-Aufbodenkanälen Erdungsmaßnahmen beachten.
Elektro-Installationskanal-System Brüstungskanal BRS
aus Stahlblech nach DIN EN 50085-1 als Geräteeinbaukanal.

Brüstungskanal-System mit Oberteilbreite 80/120 mm, bestehend aus folgenden Systemkomponenten: Kanalunterteil, Oberteil, Formteile, Trennwände, Kabelrückhalteklammern und Kupplungen. Kanalunterteil mit Bodenlochung zur direkten Wandmontage und zusätzlicher Rechtecklochung zur werkzeuglosen Befestigung des Kanals mittels Clip-Technik auf Konsolen.

Bei Oberteilbreite 80 mm frontrastender Geräteeinbau für werkzeuglose Montage von Geräten und Geräteeinbaudosen. Kanäle mit Oberteilbreite 120 mm mit C-Profil zur Befestigung von Geräten, Geräteeinbaudosen mit Schnellbefestigung und Trennwänden.

Kupplungen zum Potenzialausgleich sowie zur einfachen und passgenauen Kanalverbindung. Die Potenzialausgleichsverbindung zwischen Kanalober- und -unterteil erfolgt durch einfaches Aufrasten ohne zusätzliches Zubehör.

Richtungsänderungen sind mit Formteile auszuführen, offene Kanalenden sind mit Endstücken zu verschließen.

Geräteeinbau: Kanalsteckdosen, Überspannungsschutz, Störfilter, Schalter, Daten-/Fernmelde-/BK-/SAT-/CEE-Geräte, Geräteeinbaudosen, Blenden, Rahmen sowie weitere Abdeckungen.

Brüstungsverkleidungselemente: Konsolen, Lamellen, Paneele.

Hinweis: Potenzialausgleichs-, Erdungs-, Schall- und Brandschutz-Maßnahmen sind fachgerecht auszuführen.
Geräteeinbau für Brüstungskanal Boden BKB
mit Geräteeinbau-Komponenten zur Versorgung von Arbeitsplätzen mit Energie- und Datentechnik: Geräteträger für Kanalsteckdosen (C-Profil), Geräteträger für DNT-Geräte, Kanalsteckdosen, Daten-/Fernmelde-/BK-/SAT-Geräte und Abdeckungen.

Die Geräteträger sind in Laschen des BKB-Kanalunterteils flexibel einzurasten. Die Kanalsteckdosen werden mittels Drehknebel und die Tragsteggeräte mit Schraubtechnik auf den jeweiligen Geräteträger befestigt.

Der Anschluss der Kanalsteckdose kann direkt über Steckklemme oder mit vorkonfektionierten Leitungen über die Eingangsbuchse erfolgen.
Elektro-Installationskanal-System Brüstungskanal BRA
aus Aluminium nach DIN EN 50085-1 als Geräteeinbaukanal.

Brüstungskanal-System mit Oberteilbreite 80/120 mm, bestehend aus folgenden Systemkomponenten: Kanalunterteil, Oberteil, Formteile, Trennwände, Kabelrückhalteklammern und Kupplungen. Kanalunterteil mit Bodenlochung zur direkten Wandmontage und zusätzlicher Rechtecklochung zur werkzeuglosen Befestigung des Kanals mittels Clip-Technik auf Konsolen, mit C-Profil zur Befestigung von Geräten, Geräteeinbaudosen mit Schnellbefestigung und Trennwänden.

Bei Oberteilbreite 80 mm zusätzlich frontrastender Geräteeinbau für werkzeuglose Montage von Geräten und Geräteeinbaudosen möglich.

Kupplungen zum Potenzialausgleich sowie zur einfachen und passgenauen Kanalverbindung. Die Potenzialausgleichsverbindung zwischen Kanalober- und -unterteil erfolgt durch einfaches Aufrasten ohne zusätzliches Zubehör.

Richtungsänderungen sind mit Formteile auszuführen, offene Kanalenden sind mit Endstücken zu verschließen.

Geräteeinbau: Kanalsteckdosen, Überspannungsschutz, Störfilter, Schalter, Daten-/Fernmelde-/BK-/SAT-/CEE-Geräte, Geräteeinbaudosen, Blenden, Rahmen sowie weitere Abdeckungen.

Brüstungsverkleidungselemente: Konsolen, Lamellen, Paneele.

Hinweis: Potenzialausgleichs-, Erdungs-, Schall- und Brandschutz-Maßnahmen sind fachgerecht auszuführen.
Elektro-Installations-System Kanal FWK-Plus
bestehend aus verzinktem oder lackiertem Blechkanal mit intumeszierender Innenbeschichtung zur Brandlastdämmung. Feuerwiderstandsklasse EI 120 (i<->o)  nach EN 13501-2. Flucht- und Rettungswege bleiben bis 120 min. passierbar, das Übertragen von Feuer und Rauch in angrenzende Brandabschnitte wird verhindert.

Schützende Stahlblechhülle gegen mechanische Belastung, kein Verlegen von Spezialkabeln notwendig. Leichte Montage durch Bodenlochung. Kanäle und Formteile selbsterdend zusammensteckbar. Mit abnehmbaren Oberteil für eine einfache Nachinstallation. Abgehängte Montage mit geeigneten Abhängesystemen möglich.

Richtungsänderungen sind mit Formteilen auszuführen, offene Kanalenden sind mit Endplatten zu verschließen.

Mit Leistungserklärung, Verwendbarkeitsnachweis und CE-Kennzeichnung nach EAD und ETA. Europäisch technische Zulassung:
Estrichbündiges Elektro-Unterflurkanal-System BKB
nach DIN EN 50085-2-2 aus verzinktem Stahlblech nach DIN EN 10346 bestehend aus: Kanal-Grundprofil aus Unter-/Oberteil, Formteile, Kupplungssatz, T-Stück Adapter, Geräteträger und Nivellierschrauben mit oder ohne Dämpfung.

Unterteil zum estrichbündiger Einbau ab Mindestestrichhöhe 96 mm bestehend aus:  Trennwand, verstellbarer Anschlagkante zur Höhenanpassung (0 bis 25 mm) für unterschiedliche Bodenbelagsstärken, mit Bohrungen zur Befestigung der Nivellierschrauben, Vorprägungen zur Einführung von Leerrohen und Montageabdeckung als Schutz beim Estricheinbau.

Oberteil zum Auflegen auf das Unterteil bestehend aus: verstellbare Anschlagkante zur Höhenanpassung (0 bis 25 mm) auf die Bodenbelagsstärke. Oberteil geschlossen, mit Bürste zur Herausführung der Leitungen oder mit Bürste und LED-Einbaumöglichkeit.


Formteile: Flachwinkelsatz, Endstücke, T-Stück (Adapter) und Kupplung zum Verschrauben von Unterteilen.

Einbau von Geräten mit Geräteträger für Kanalsteckdosen (C-Profil) oder DNT-Geräte zur Montage am Unterteil.


Hinweis: Potenzialausgleichs-, Erdungs-, Schall- und Brandschutz-Maßnahmen sind fachgerecht auszuführen. Zur Befestigung am Boden sind geeigneten Befestigungsmaterialen zu verwenden. Montageanleitung beachten.
Elektro-Installations-System Leitungsführungskanal LFS
aus Stahlblech nach DIN EN 50085-1 zur Leitungsverlegung, bestehend aus folgenden Systemkomponenten: Kanalunterteil/-oberteil, Formteile, Trennwände, Kabelrückhalteklammern und Kupplungen.

Kanalunterteil mit vorgestanzter Bodenlochung ab Größe 20 x 20 mm im Abstand von 200 mm und ab Größe 40 x 60 mm im Abstand von 250 mm. Kupplungen zur Potenzialausgleichsverbindung der Kanalunterteile sowie zur einfachen und passgenauen Kanalverbindung. Ab Größe 60 x 100 mm Trennwandeinbau möglich.

Richtungsänderungen sind mit Formteile auszuführen, offene Kanalenden sind mit Endstücken zu verschließen.

Hinweis: Potenzialausgleichs-, Erdungs-, Schall- und Brandschutz-Maßnahmen sind fachgerecht auszuführen.
Frontrastender Geräteeinbau für Brüstungskanal integriert BKIS
mit Geräteeinbau-Komponenten mit frontrastender Befestigungstechnik: Steckdosen, Daten-/Fernmelde-/BK-/SAT-/CEE-Geräte, Geräteeinbaudosen, Blenden, Rahmen und Abdeckungen.

Hinweis: Alle Einbaugeräte bzw. Einsätze sind mit Abdeckungen, Rahmen oder mit schnittkaschierenden/anreihbaren Blenden mit und ohne Kennzeichnungsschild zu montieren.
Elektro-Installations-System Leitungsführungskanal FWK 90 E30 bis E90
bestehen aus Gipsfaserplatten mit umhüllender Blechverkleidung.

Bei Wand- und Deckenmontage stellt die Funktionserkaltsklasse E90 nach DIN 4102 Teil 12 stellt bei externer Befammung für mindestens 90 Minuten den Funktionserhalt der elektrischen Anlage sicher.

Bei abgehängter Montage stellt die Funktionserkaltsklasse E30 nach DIN 4102 Teil 12 bei externer Befammung für mindestens 30 Minuten den Funktionserhalt der elektrischen Anlage sicher.

Schützende Stahlblechhülle gegen mechanische Belastung, kein Verlegen von Spezialkabeln notwendig. Leichte Montage durch Bodenlochung und Nut- und Federprinzip der Einzelteile. Durch das Verschrauben der Deckel ist eine Nachinstallation oder Revision jeder Zeit möglich.

Richtungsänderungen sind mit Formteile auszuführen, offene Kanalenden sind mit Endstücken zu verschließen.

Hinweis: Allgemeine bauaufsichtliche Prüfzeugnisse: P-BWU03-I-17.9.2 und P-MPA-E-99-062
Elektro-Installations-System Leitungsführungskanal FWK 3E E30
bestehend aus Gipsfaserplatten mit umhüllender Blechverkleidung. Die Funktionserkaltsklasse E30 nach DIN 4102 Teil 12 stellt bei externer Befammung für mindestens 30 Minuten den Funktionserhalt der elektrischen Anlage sicher.

Schützende Stahlblechhülle gegen mechanische Belastung, kein Verlegen von Spezialkabeln notwendig. Leichte Montage durch Bodenlochung und Nut- und Federprinzip der Einzelteile. Durch das Verschrauben der Deckel ist eine Nachinstallation oder Revision jeder Zeit möglich.

Richtungsänderungen sind mit Formteile auszuführen, offene Kanalenden sind mit Endstücken zu verschließen.

Hinweis: Allgemeines bauaufsichtliches Prüfzeugnis P-BWU03-I-17.9.10

Kopieren oder exportieren in GAEB, HTML, PDF, DOC, ÖNORM, ...

Kopiert !
Exportieren

Ausschreibungstext

Erdungsleitung steckbar Länge 600mm grün-gelb
Erdungszubehör für Brüstungs- und Leitungsführungskanäle.
  • Länge :600 mm
  • Drahtquerschnitt :4 mm²
  • Werkstoff :Materialmix
  • Oberfläche :verzinkt
  • Halogenfrei :nein
  • Farbe :grün/gelb

Fabrikat : Hager oder gleichwertig
Artikel : L4183GNGE
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
